1-745269-1

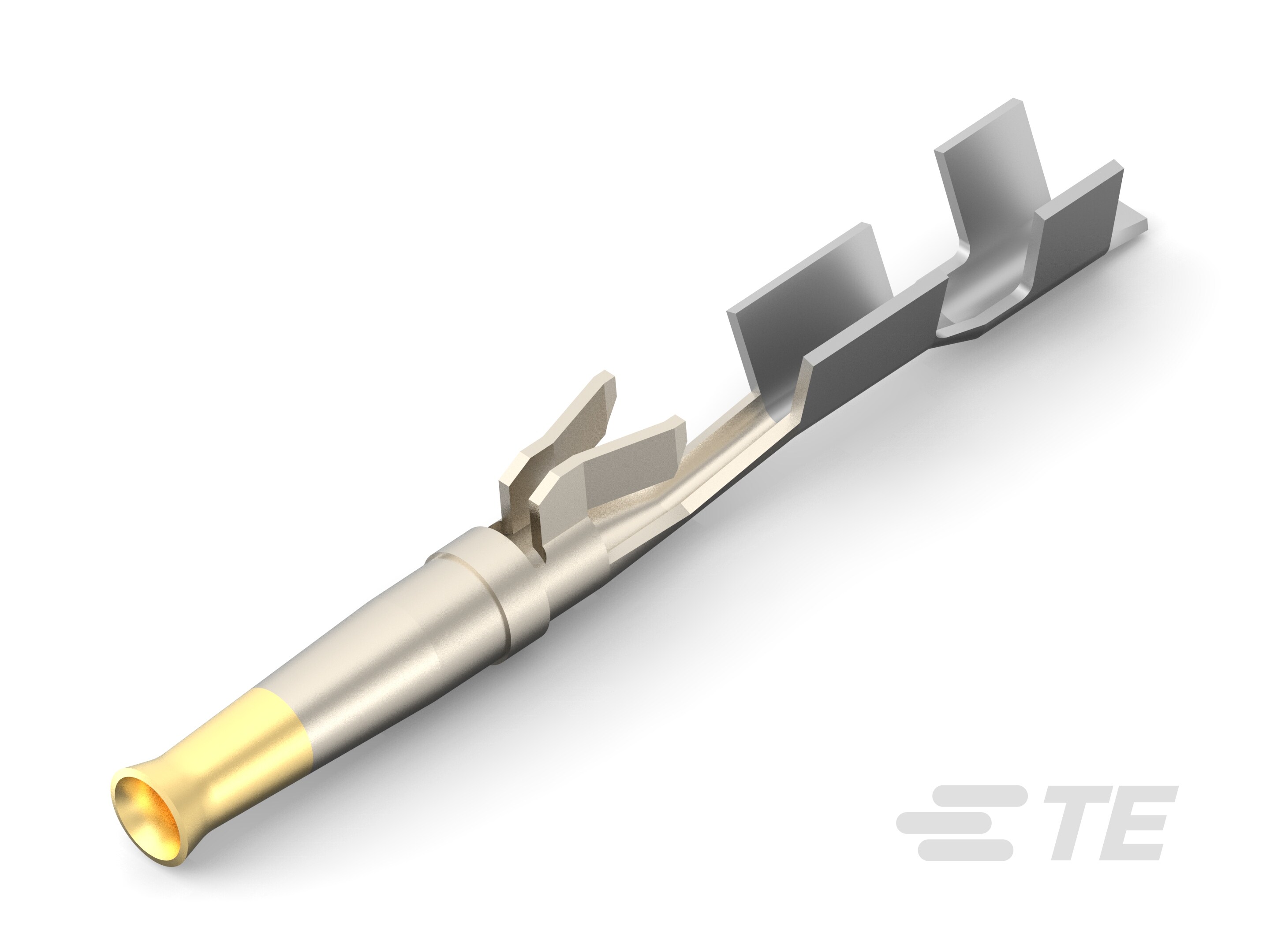

Socket Contact, 26 – 22 AWG, .15 – .4 mm² Wire, Gold (Au), Size 20, Insulation Displacement (IDC), Phosphor Bronze, Signal, AMPLIMITE HDE
1-745269-1
Socket Contact, 26 – 22 AWG, .15 – .4 mm² Wire, Gold (Au), Size 20, Insulation Displacement (IDC), Phosphor Bronze, Signal, AMPLIMITE HDE
-
- AMPLIMITE
- AMPLIMITE HDE
- TE 内部编号 1-745269-1
- TE 内部产品描述 CONT,SOCKET,HDE,#22-26
- 所有 D-Sub 连接器端子：插座，磷青铜，信号，20 号 (51)
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
端子大小 : 尺寸 20
-
线径 (AWG): 26 – 22
-
线径 (mm²): .15 – .4
文档
产品图纸
- CONTACT SOCKET, OPEN BARREL, #22-26, HDE-20, AMPLIMITE ENG_CD_745269_N_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-745269-1_Y.pdf 3D
- 下载查看 ENG_CVM_CVM_1-745269-1_Y.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-745269-1_Y.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-745269-1_Y.3d_stp.zip 英文版本
数据表/目录页
- AMPLIMITE Subminiature D Connectors - Cable Connectors ENG_CS_82068_AMPLIMITE_Cable_Connectors_0412.pdf 英文版本
- AMPLIMITE Cable Connectors and Shielding Hardware Kits QRG ENG_DS_1-1773963-5_AMPLIMITE_Cable_Conn_QRG_1018.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-40003_B.pdf 英文版本
- 产品规格 ENG_SS_108-40011_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-115_O.pdf 英文版本
- S_501-115_O.tif 英文版本
使用说明书
- 使用说明书（美国） S_408-6631_O.tif 英文版本
- S_408-6631_O.pdf 英文版本
- ENG_SS_408-6645_A.pdf 英文版本
- ENG_SS_408-6738_C.pdf 英文版本
- S_408-6738_C.tif 英文版本
- ENG_SS_408-6621_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子接合区域电镀材料厚度 (µin): 30
-
PCB 端子端接区域电镀材料表面涂层 : 亮光
-
PCB 端子端接区域电镀材料 : 锡
-
端子底板材料 : 镍
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
端子大小 : 尺寸 20
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 2.4
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 1.37 mm [ .054 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .15 – .4
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 10000
-
封装方法 : Reel | 带
