1-66360-4

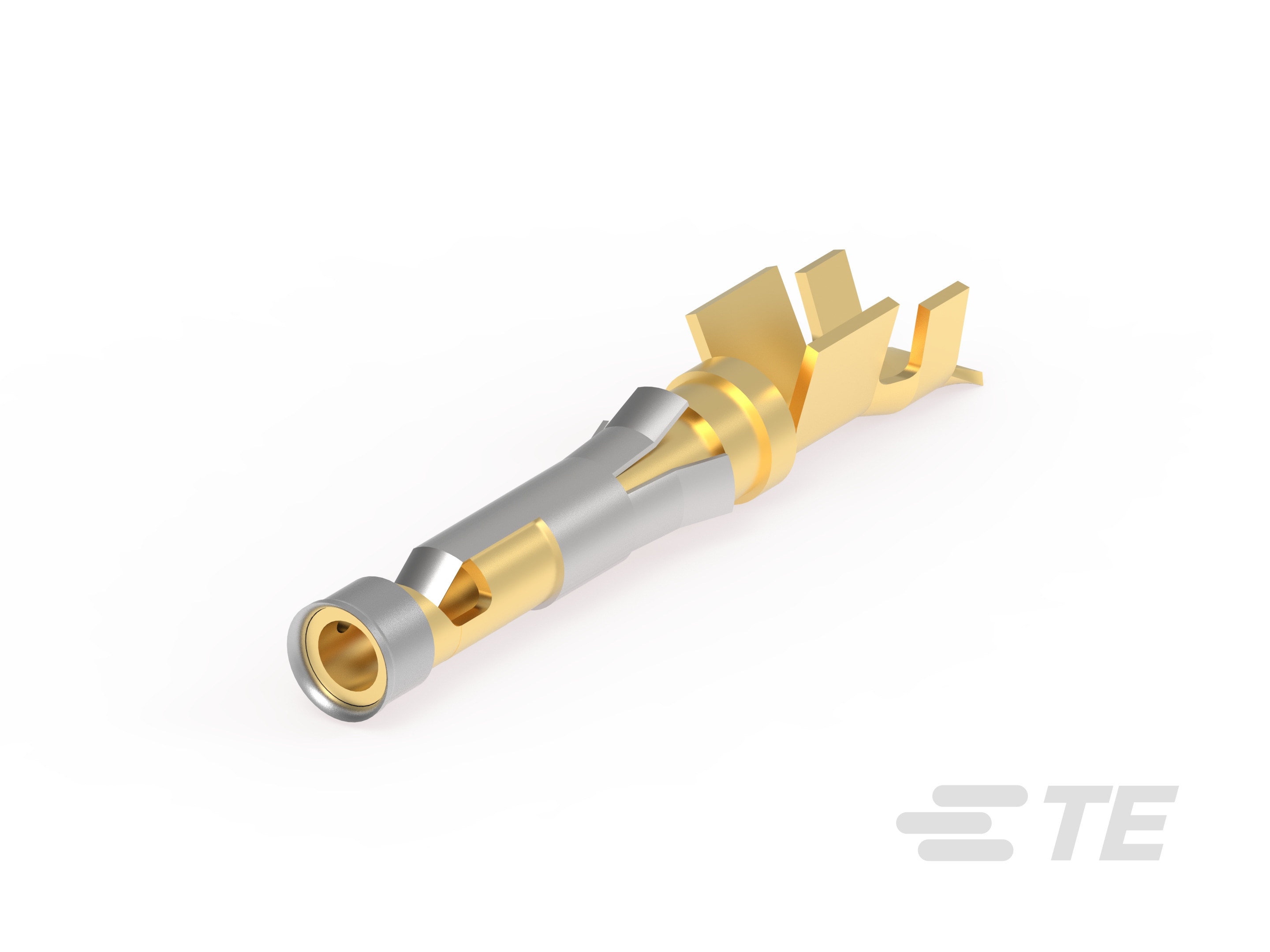

AMP Type III+, Power Contacts, Contact, Gold, 18 – 14 AWG, .8 – 2 mm², Wire & Cable, Crimp Termination Method to Wire & Cable

III+ SKT,18-14,30AU/FL,LP-1-66360-4

1-66360-4

AMP Type III+, Power Contacts, Contact, Gold, 18 – 14 AWG, .8 – 2 mm², Wire & Cable, Crimp Termination Method to Wire & Cable

    • AMP
    • AMP Type III+

  • 电源端子类型 : 端子

  • 端子接触部电镀材料 : 金

  • Wire Size (AWG): 18 – 14

  • Wire Size (mm²): .8 – 2

  • 连接器和端子端接到 : 电线和电缆

查看所有特性
更多 更少

文档

产品  描述

精密成型的 III 型增强零散零件插针和插座端子尺寸为 16。端子具有高法向力、低电阻的特性。增强端子的单触点电流额定值为 24A（30°C T-Rise 下）。 查看全部 类型 III 端子低型面大电流 (8)

产品图纸

CAD 文件

数据表/目录页

产品规格

特性

产品  描述

精密成型的 III 型增强零散零件插针和插座端子尺寸为 16。端子具有高法向力、低电阻的特性。增强端子的单触点电流额定值为 24A（30°C T-Rise 下）。 查看全部 类型 III 端子低型面大电流 (8)

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 电源端子类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 测试电流 (A): 25

接触件特性

  • 端子接触部电镀材料 : 金

  • 端子额定电流（最大值） (A): 13

  • 端子类型 : 插座

  • 壳体内的端子定位力 : 带有

  • 接合插针直径 : 1.57 mm [ .062 in ]

  • 端子基材 : 铜镍合金, 铜镍合金, 铜镍合金

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子接触部电镀材料表面涂层 : 亮光

  • 导线端子端接区域电镀材料厚度 : .12 – .2 µm [ 5 – 8 µin ]

  • 导线端子端接区域电镀材料 : 金

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : .76 µm [ 30 µin ]

  • 端子大小 : 16

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • Wire Size (AWG): 18 – 14

  • Wire Size (mm²): .8 – 2

  • Accepts Wire Insulation Diameter Range : 2.03 – 2.54 mm [ .08 – .1 in ]

使用环境

  • 工作温度范围 : -55 – 150 °C [ -67 – 302 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装方法 : Carton, Loose Piece

  • 封装数量 : 1000

其他

  • 适用于 : CPC 连接器, VDE 连接器

  • 注释 : 包含压线筒在内的总绝缘压接直径不得超过 3.18 [.125]。

  • 线缆类型 : 分离式导线
