1-66358-0

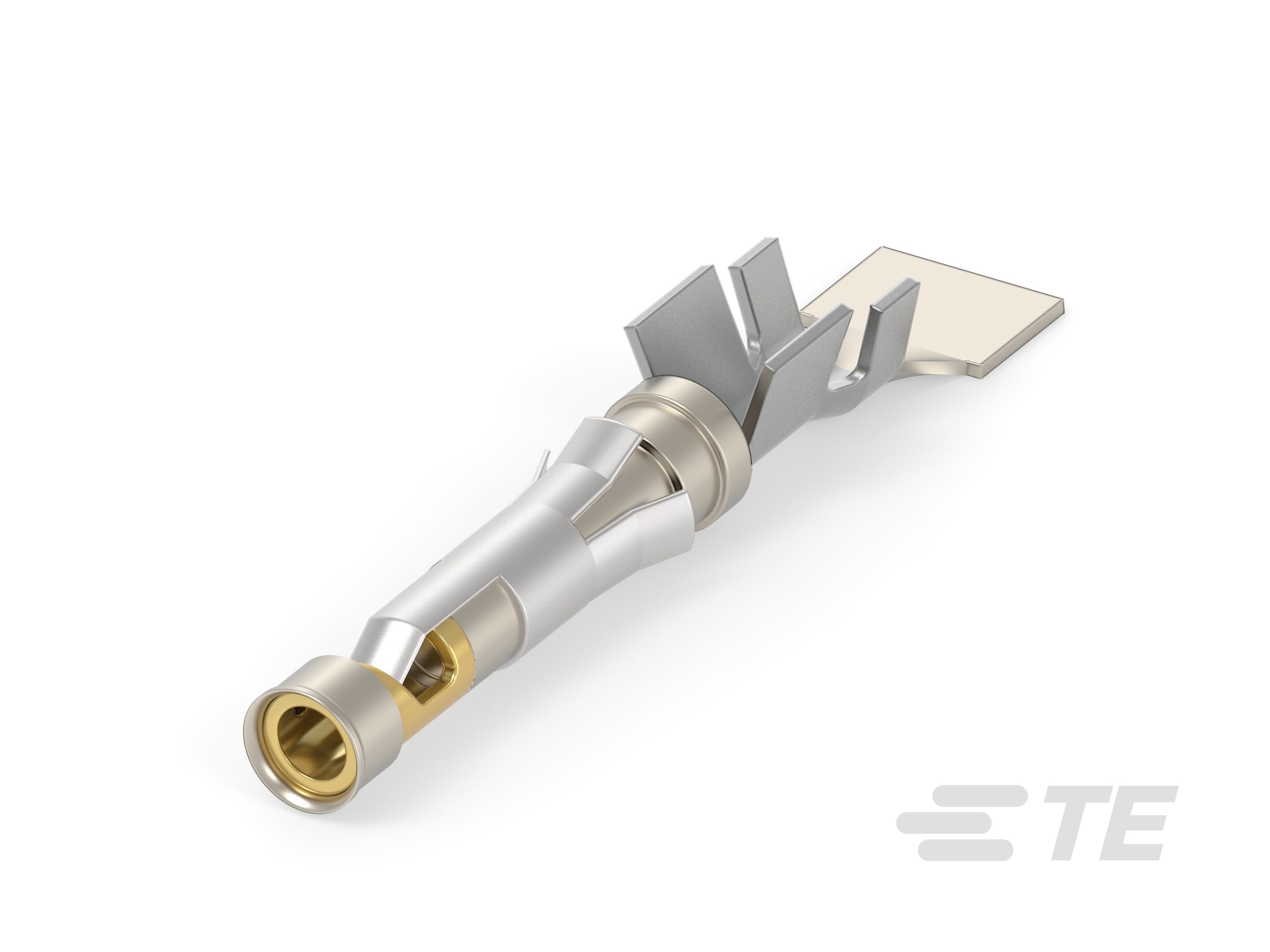

AMP Type III+, Power Contacts, Contact, Gold, 18 – 14AWG Wire Size, .8 – 2mm² Wire Size, Wire & Cable, Crimp, 13A Contact Current Rating (Max)

III+ SKT,18-14,30AU/FL,STRIP-1-66358-0

1-66358-0

AMP Type III+, Power Contacts, Contact, Gold, 18 – 14AWG Wire Size, .8 – 2mm² Wire Size, Wire & Cable, Crimp, 13A Contact Current Rating (Max)

    • AMP
    • AMP Type III+

  • 电源端子类型 : 端子

  • 端子接触部电镀材料 : 金

  • Wire Size (AWG): 18 – 14

  • Wire Size (mm²): .8 – 2

  • 连接器和端子端接到 : 电线和电缆

查看所有特性
更多 更少

文档

产品  描述

精密成型的 III 型带状插针和插座端子尺寸为 16。端子具有高法向力、低电阻的特性。对接口是闭合的，以防因错位残留而造成损坏。 查看全部 类型 III 端子条 (55)

产品图纸

CAD 文件

数据表/目录页

产品规格

产品环境合规性

使用说明书

规格特性

产品  描述

精密成型的 III 型带状插针和插座端子尺寸为 16。端子具有高法向力、低电阻的特性。对接口是闭合的，以防因错位残留而造成损坏。 查看全部 类型 III 端子条 (55)

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 电源端子类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 测试电流 (A): 13

接触件特性

  • 端子接触部电镀材料 : 金

  • 端子额定电流（最大值） (A): 13

  • 端子类型 : 插座

  • 壳体内的端子定位力 : 带有

  • 接合插针直径 : 1.57 mm [ .062 in ]

  • 端子基材 : 黄铜

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 导线端子端接区域电镀材料厚度 : 1.27 µm [ 50 µin ]

  • 导线端子端接区域电镀材料 : 锡

  • 导线端子端接区域电镀材料表面涂层 : 哑光

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : .76 µm [ 30 µin ]

  • 端子大小 : 16

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • Wire Size (AWG): 18 – 14

  • Wire Size (mm²): .8 – 2

  • Accepts Wire Insulation Diameter Range : 2.03 – 2.54 mm [ .08 – .1 in ]

使用环境

  • 工作温度范围 : -55 – 150 °C [ -67 – 302 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装方法 : Reel

  • 封装数量 : 4000

其他

  • 适用于 : CPC 连接器, G 系列连接器, M 系列连接器

  • 注释 : 包含压线筒在内的总绝缘压接直径不得超过 3.18 [.125]。

  • 线缆类型 : 分离式导线
