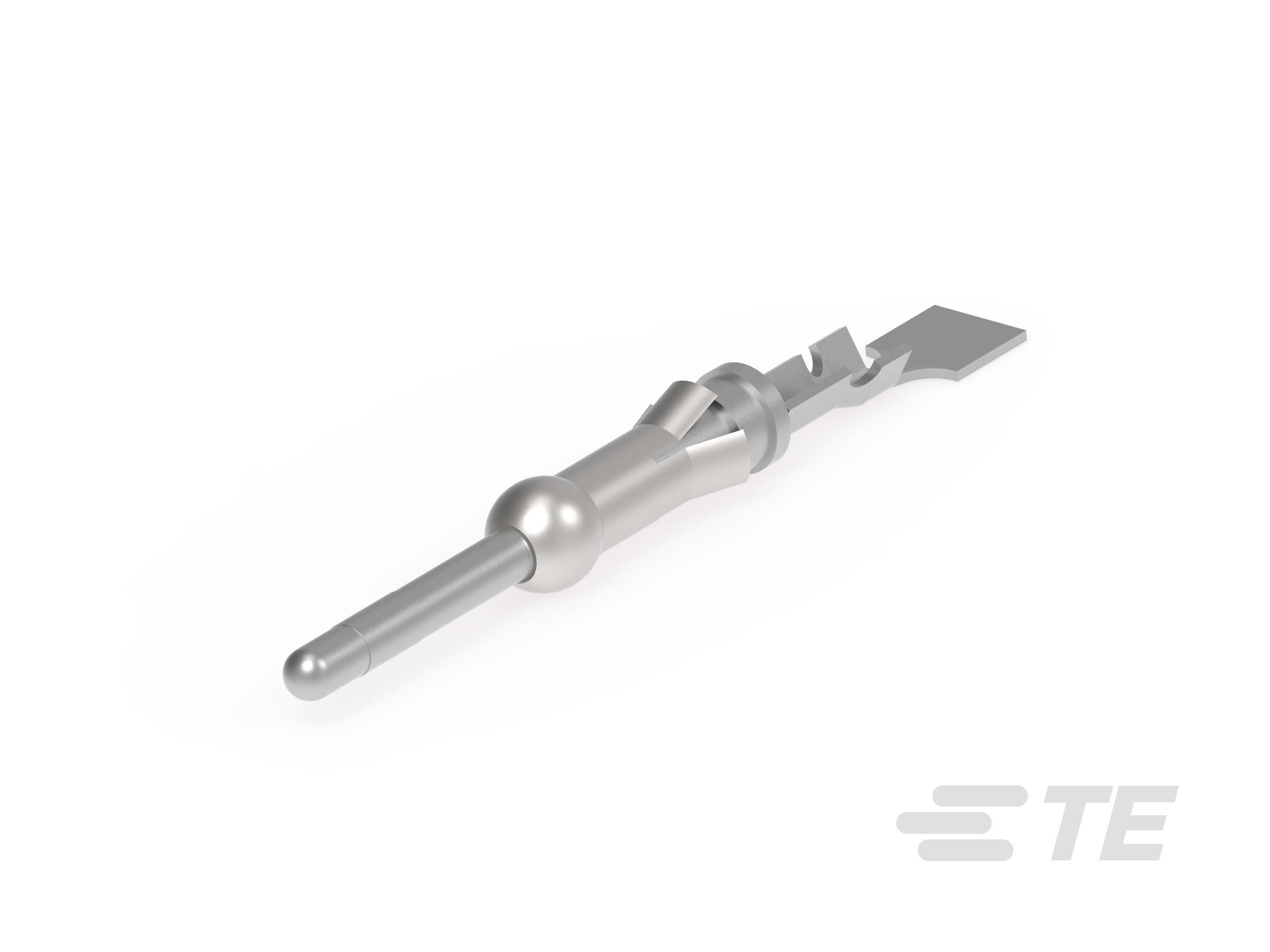

III+ PIN,26-24,TIN,STRIP

1-66106-5 电源端子

  • III+ PIN,26-24,TIN,STRIP

  • 产品类型 : 端子

  • 工作电压 (VAC): 900

  • 线缆尺寸 (AWG): 26 – 24

  • 线缆尺寸 (mm²): .12 – .2

  • 连接器和端子端接到 : 电线和电缆

查看所有特性
更多 更少

文档

产品  描述

Precision formed Type III strip pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS STRIP (55)

产品图纸

CAD 文件

目录页/数据表

产品规格

产品环境合规性

特性

产品  描述

Precision formed Type III strip pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS STRIP (55)

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 工作电压 (VAC): 900

  • 测试电流 (A): 13

接触件特性

  • 端子形状 : 圆形, 圆形

  • Contact Current Rating (Max) (A): 13

  • 端子类型 : 插针

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 : 锡

  • 端子接触部位电镀厚度 (µm): 2.54

  • 端子接触部电镀材料表面涂层 : 亮光

  • 端子端接区域电镀材料 : 镍打底镀锡

  • 压线筒类型 : 开式压线筒

  • 端子大小 : 16

  • 端子端接区域电镀涂层 : 亮光

端接特性

  • 线缆尺寸 (AWG): 26 – 24

  • 线缆尺寸 (mm²): .12 – .2

  • 端接类型 : 压接

机械附件

  • 壳体中的端子保持力 : 带有

  • 壳体内端子定位力类型 : 压接扣入式

尺寸

  • 接合插针直径 : .62 mm [ 1.57 in ]

  • 接受导线绝缘直径范围 : .89 – 1.4 mm [ .035 – .055 in ]

使用环境

  • 工组温度范围 (°C): -55 – 150

操作/应用

  • Circuit Application : Signal

识别标记

  • 颜色代码 : 黑色

行业标准

  • UL 文件号 : E28476

  • UL 防火等级 : UL 94V-0

  • 机构/标准 : CSA

包装特性

  • 封装方法 : 卷, 回转卷, 回转卷

  • 封装数量 : 4000

其他

  • 注释 : PRO-CRIMPER II

  • 线缆类型 : 分离式导线

  • 适用于 : CPC 连接器, G 系列连接器, M 系列连接器

  • 电线类型 : 双绞线
