- MTA 156
- TE 内部编号 1-640551-5

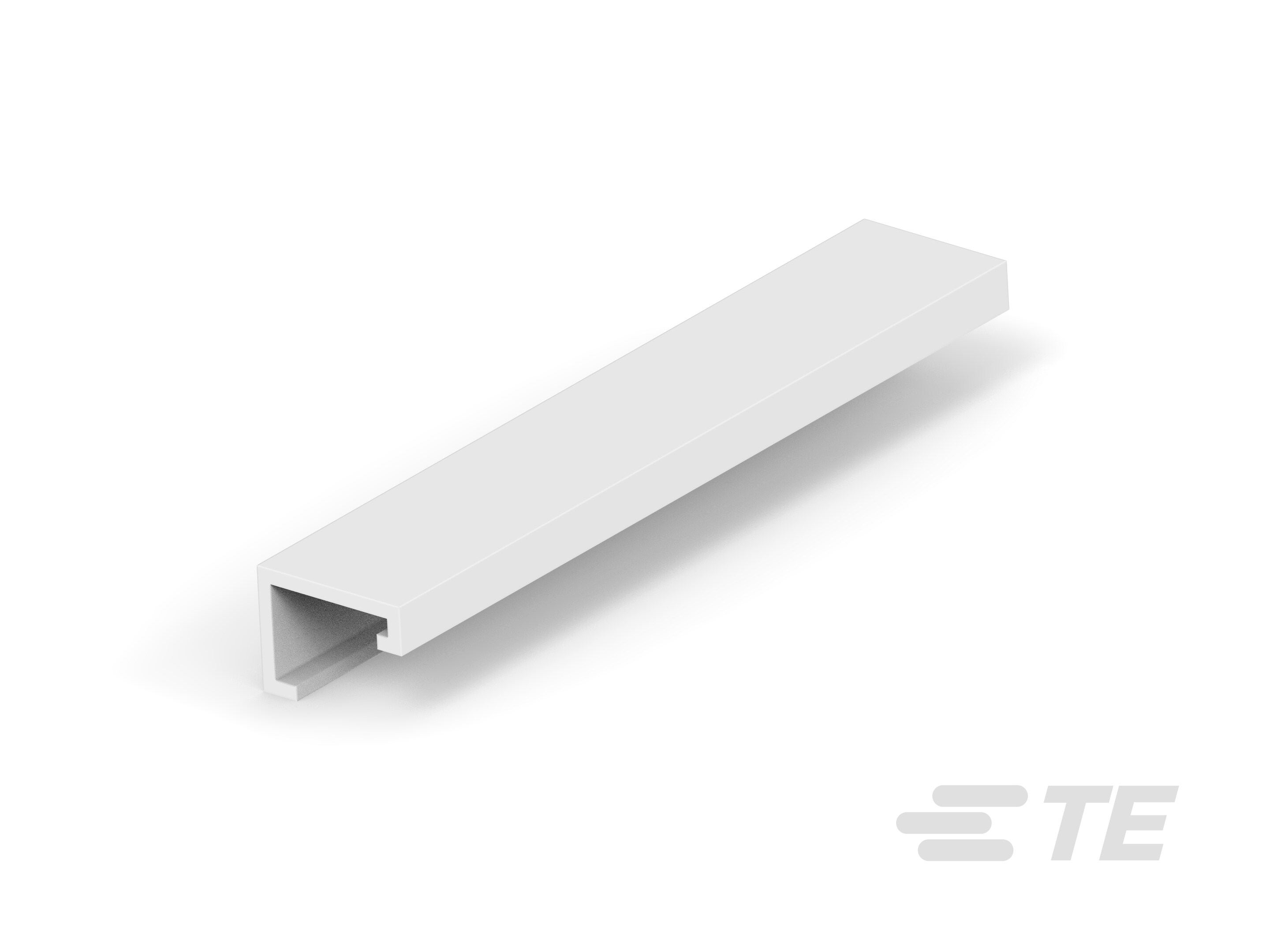

- TE 内部产品描述 15P MTA156 COVER
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
主要产品颜色 : 土黄色
-
主要产品材料 : 聚酯
-
位数 : 15
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- COVER, MTA 156 ENG_CD_640551_L2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-640551-5_L.pdf 英文版本
- 3D_CVM_CVM_1-640551-5_G.pdf 3D
- 下载查看 ENG_CVM_CVM_1-640551-5_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-640551-5_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-640551-5_G.3d_stp.zip 英文版本
- ENG_CVM_1-640551-5_L.3d_igs.zip 英文版本
- ENG_CVM_1-640551-5_L.3d_stp.zip 英文版本
- ENG_CVM_1-640551-5_L.2d_dxf.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-1032_D.pdf 日语
- ENG_SS_114-1032_D.pdf 英文版本
- S_114-1032_D.tif 英文版本
- JPN_SS_114-1032_D.tif 日语
- 产品规格 ENG_SS_108-1051_J.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
产品外形 : 标准
-
连接器盖型 : 应力释放护盖
结构特性
-
位数 : 15
主体特性
-
主要产品颜色 : 土黄色
-
主要产品材料 : 聚酯
机械附件
-
应力消除 : 带有
壳体特性
-
中心线（间距） : 3.96 mm [ .156 in ]
使用环境
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
与 IDC 安装类型连接器兼容 : 闭端
-
工作温度（最大值） : 105 °C [ 221 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
