1-61795-0

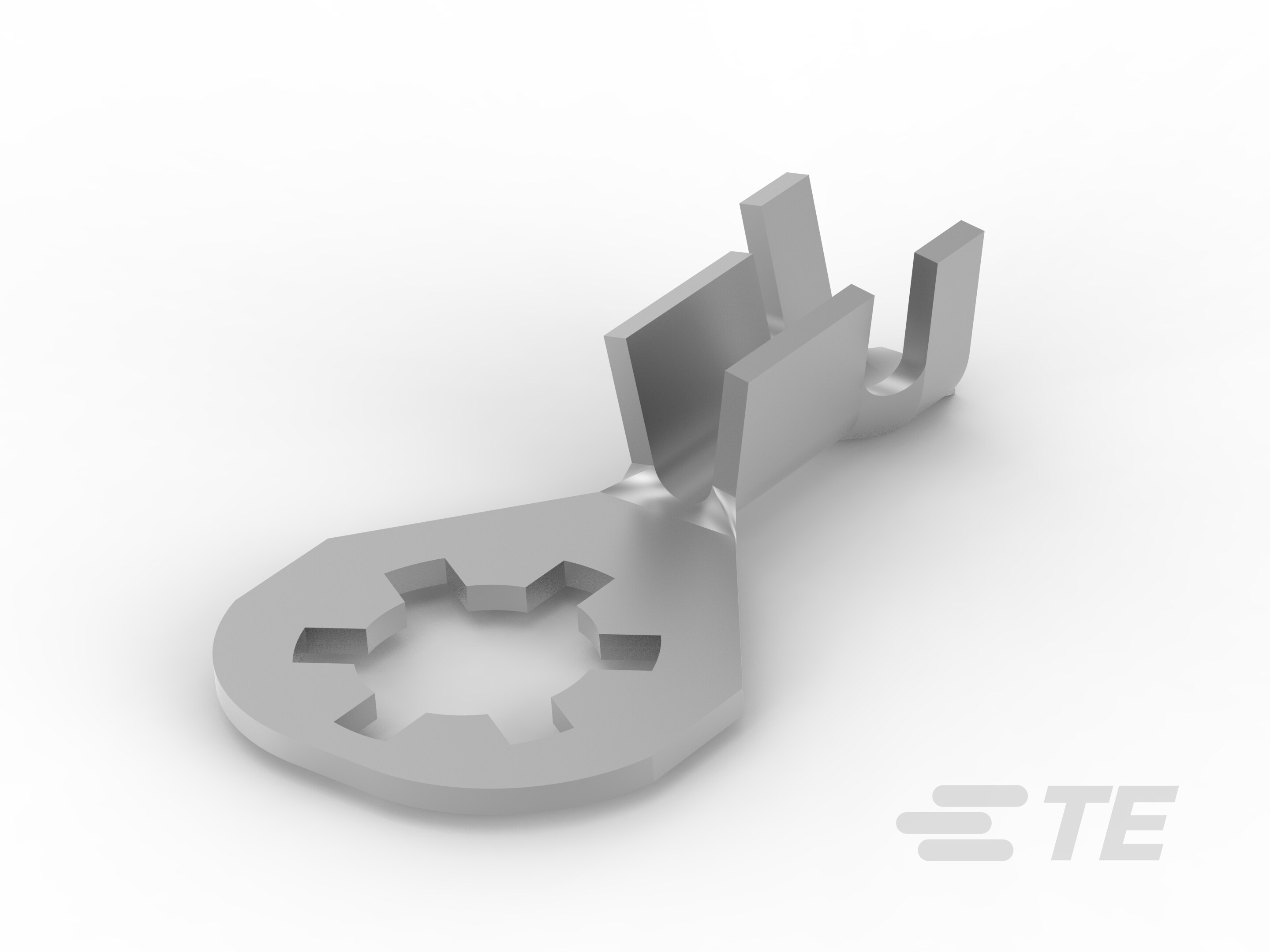

Closed Ring Tongue Terminal, 18 – 14 AWG, #10 Stud, 7.75 mm [.305 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated

RING 18-14 105-145 #10 025TPBR-1-61795-0

1-61795-0

Closed Ring Tongue Terminal, 18 – 14 AWG, #10 Stud, 7.75 mm [.305 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated

  • TE 内部编号 1-61795-0
  • TE 内部产品描述 RING 18-14 105-145 #10 025TPBR

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 18 – 14

  • 线径 (mm²): .8 – 2.08

  • 螺钉尺寸 : 10

  • 螺钉直径 : 7.75 mm [ .305 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 形状描述 : 防旋转/接地

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 10

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 非绝缘支撑

接触件特性

  • 端子基材 : 黄铜

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 : 锡

  • 端子底板材料 : 无

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 兼容的绝缘直径（最小值） (in): .105

  • 线径 (AWG): 18 – 14

  • 线径 (mm²): .8 – 2.08

  • 螺钉直径 : 7.75 mm [ .305 in ]

  • 舌厚 : .51 mm [ .02 in ]

  • 产品长度 : 19.56 mm [ .77 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装方法 : 带/卷
