1-533903-1

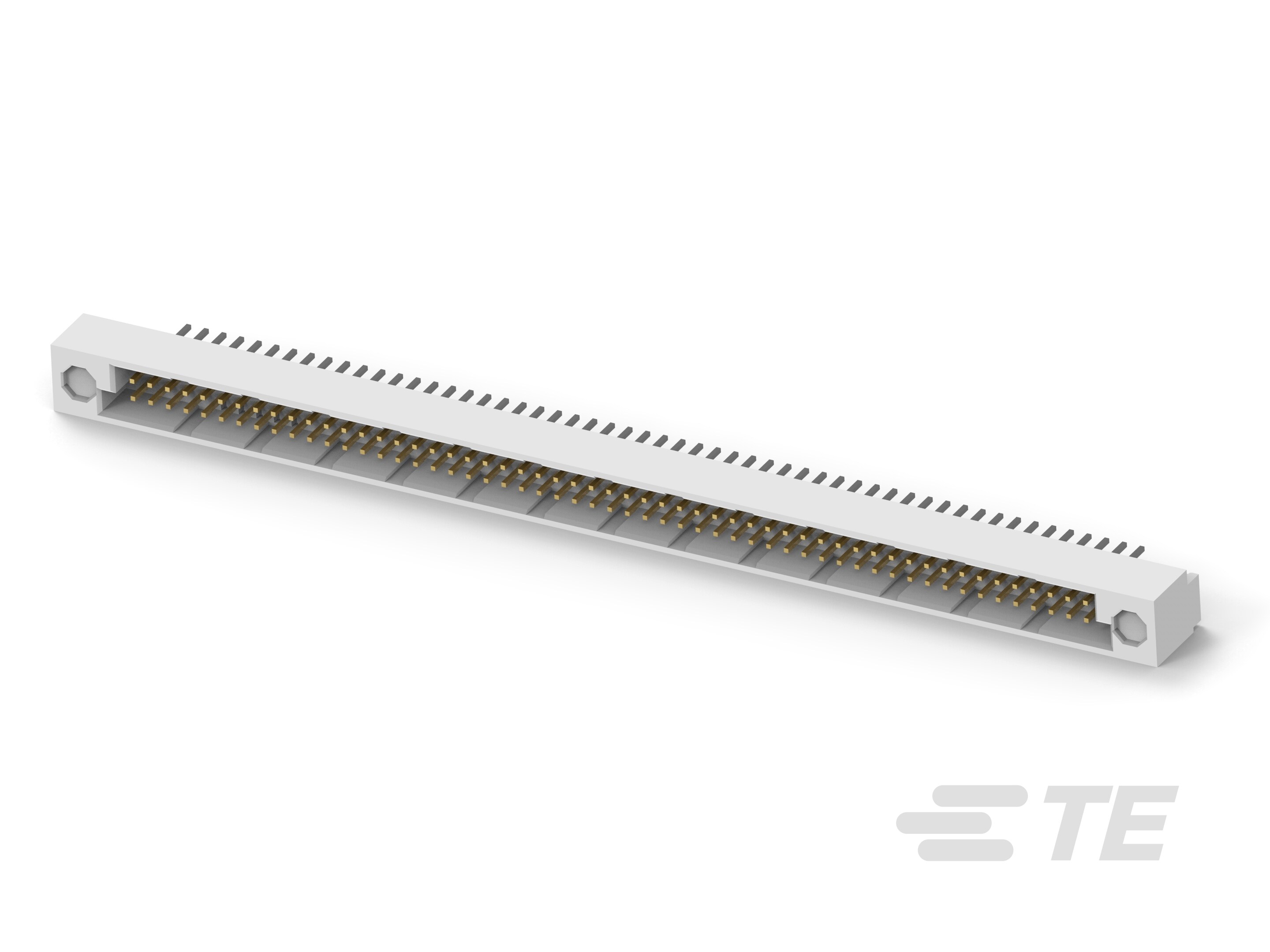

PCB Mount Header, Vertical, Board-to-Board, 110 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold (Au), Through Hole - Solder, Signal

HDI Pin Assy 2 row 110 pos-1-533903-1

1-533903-1

PCB Mount Header, Vertical, Board-to-Board, 110 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold (Au), Through Hole - Solder, Signal

    • AMP-HDI
  • TE 内部编号 1-533903-1
  • TE 内部产品描述 HDI Pin Assy 2 row 110 pos

  • PCB 连接器组件类型 : PCB 安装接头

  • PCB 安装方向 : 垂直

  • 连接器系统 : 板对板

  • 位数 : 110

  • 行数 : 2

查看所有特性
更多 更少

文档

产品图纸

  • HDI, 2 ROW, PIN ASSEMBLY, 4.83 LONG SOLDER .00076 [.000050] GOLD PLATE ENG_CD_533903_E.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • PCB 连接器组件类型 : PCB 安装接头

  • 连接器系统 : 板对板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • 可堆叠 : 否

  • PCB 安装方向 : 垂直

  • 位数 : 110

  • 行数 : 2

电气特征

  • 绝缘电阻 (MΩ): 2

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • PCB 端子端接区域电镀材料 : 锡铅

  • 端子基材 : 磷青铜

  • 端子接触部长度 (in): .21

  • 端子形状和构造 : 四梁

  • 接合方柱尺寸 : .64 mm [ .025 in ]

  • 端子接触部电镀材料 : 金 (Au)

  • 端子类型 : 插针

  • 端子额定电流（最大值） (A): 3

端接特性

  • 方形端接柱体和尾部尺寸 : .64 mm [ .025 in ]

  • 端接柱体和尾部长度 : 4.83 mm [ .19 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 焊尾

  • 接合对准类型 : 键控

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 板安装

  • 接合对准 : 不带

壳体特性

  • 外壳材料 : 热塑性

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • 连接器高度 : 11.73 mm [ .462 in ]

使用环境

  • 壳体温度额定值 : 高

  • 工组温度范围 : -65 – 125 °C [ -85 – 257 °F ]

操作/应用

  • 焊接工艺特性 : 板支座

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 3

  • 封装方法 : Tube
