1-520935-8

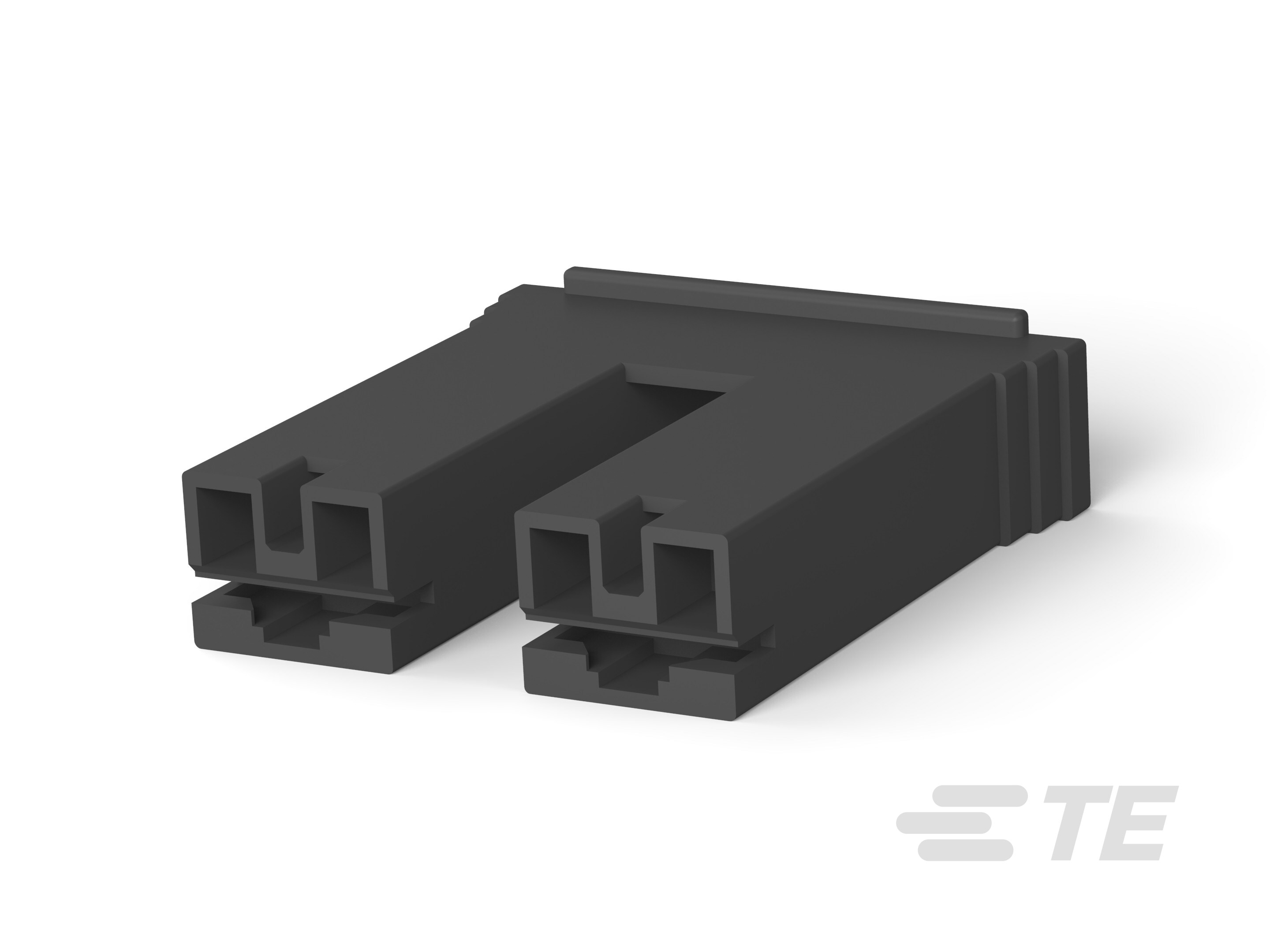

Receptacle, Receptacle, 2 Position, Straight, UL 94V-0, Black, Nylon, Carton, Positive Lock 250, Crimp Terminal Housings
1-520935-8
Receptacle, Receptacle, 2 Position, Straight, UL 94V-0, Black, Nylon, Carton, Positive Lock 250, Crimp Terminal Housings
-
- Positive Lock
- Mark II ,
- Positive Lock 250
- TE 内部编号 1-520935-8
- TE 内部产品描述 PL 250 HOUSING RECEPTACLE
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 2
-
端子方向 : 直式
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- HOUSING, RECPT, POSITIVE- LOCK & STANDARD FASTON, .250 SERIES, MKII ENG_CD_520935_S1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-520935-8_AW.pdf 3D
- 下载查看 ENG_CVM_CVM_1-520935-8_AW.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-520935-8_AW.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-520935-8_AW.3d_stp.zip 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 线到板 | 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 母端
结构特性
-
位数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子方向 : 直式
-
端子接合固定 : 不带
机械附件
-
接合对准类型 : 极化
-
接合对准 : 不带
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 15.11 mm [ .595 in ]
尺寸
-
产品长度 : 27.43 mm [ 1.08 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1
-
封装方法 : Carton
