1-5161390-0

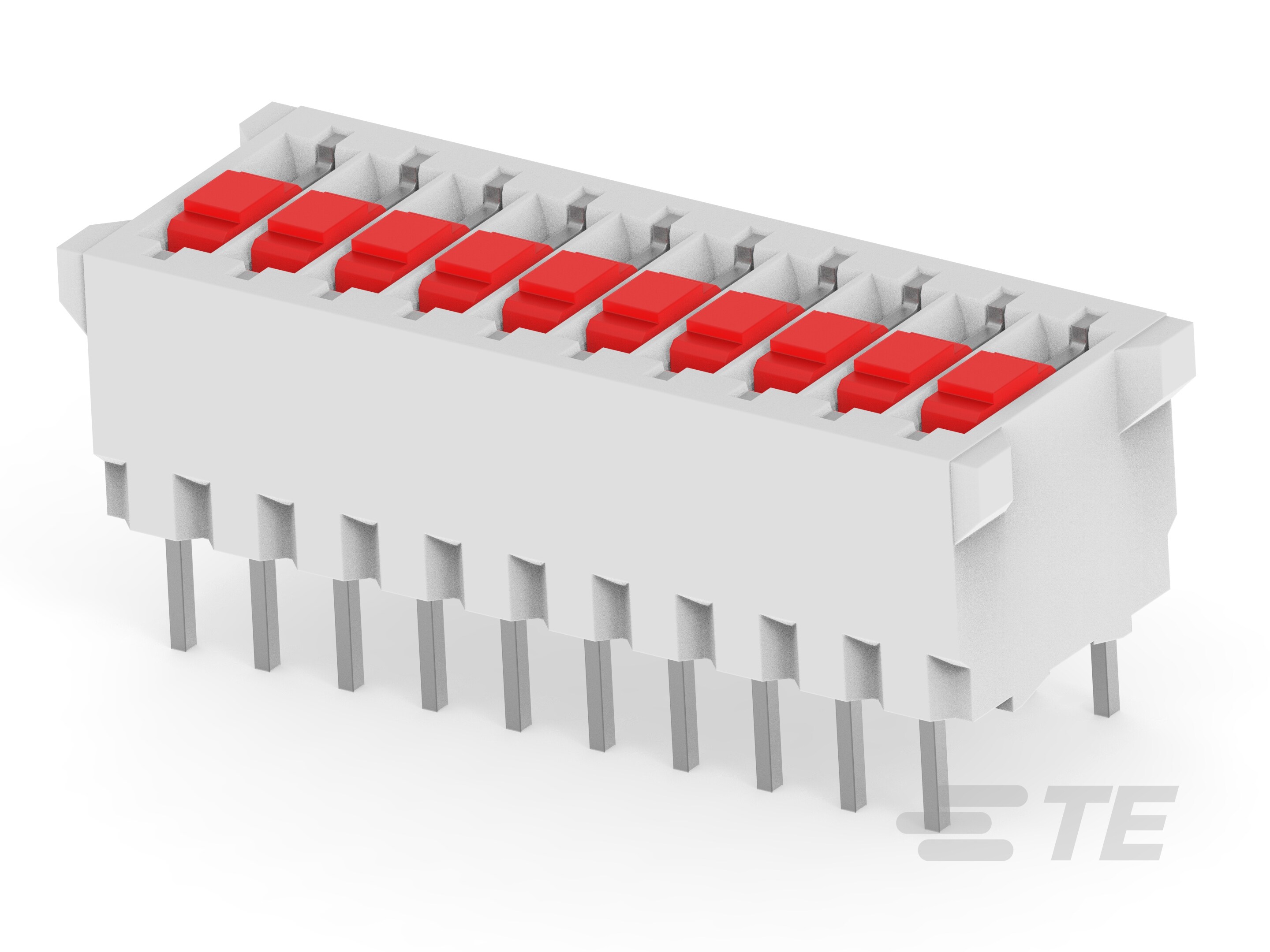

DIP Switch, Tin Contact Plating, Natural, Nylon - GF, 10 Switch, Slide Actuator, .01 A Contact Rating, Alcoswitch DIP
1-5161390-0
DIP Switch, Tin Contact Plating, Natural, Nylon - GF, 10 Switch, Slide Actuator, .01 A Contact Rating, Alcoswitch DIP
-
- Alcoswitch
- Alcoswitch DIP
- TE 内部编号 1-5161390-0
- TE 内部产品描述 10P.DIP SWITCH ASSY
-
DIP 和 SIP 开关类型 : DIP
-
开关端子电镀材料 : 锡
-
外壳颜色 : 土黄色
-
外壳材料 : 尼龙 - GF
-
密封装置 : 否
文档
产品图纸
- DIP SWITCH SOLDER LEGS 3,2mm LONG ENG_CD_5161390_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-5161390-0_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1-5161390-0_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-5161390-0_D.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-5161390-0_D.2d_dxf.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
DIP 和 SIP 开关类型 : DIP
-
密封装置 : 否
-
致动器种类 : 滑动致动器
结构特性
-
位数 : 10
-
开关数量 : 10
-
配置（极掷） : 单极 - 单掷
电气特征
-
触点额定电流 (A): .01
-
工作电压 (VDC): 50
主体特性
-
产品方向 : 垂直
-
致动器颜色 : 红色
-
外壳颜色 : 土黄色
-
外壳材料 : 尼龙 - GF
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
开关端子电镀材料厚度 (µin): 98.42
-
开关端子电镀材料 : 锡
-
端子基材 : 磷青铜
端接特性
-
端接柱体和尾部长度 : 3.2 mm [ .126 in ]
-
PCB 端接方法 : 通孔 - 焊接
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
产品高度 : 8.5 mm [ .334 in ]
-
产品长度 : 27.94 mm [ 1.099 in ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 25
-
封装方法 : Tube
