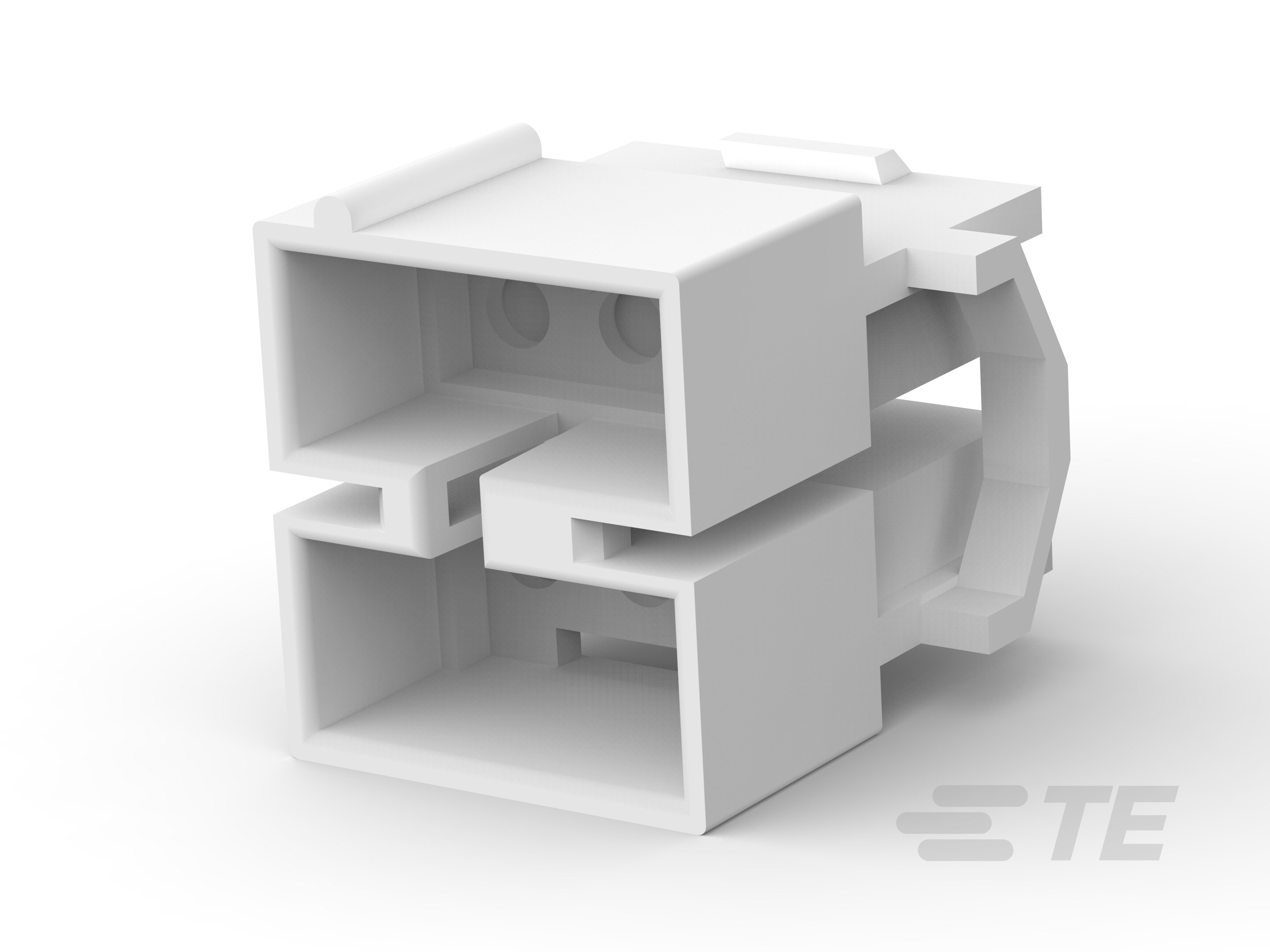

1-480697-0
6 Position, Cap, Housing, Wire-to-Panel / Wire-to-Wire, UL 94V-2, 4.95 mm [.195 in] Centerline, 3 Row, 250 VAC, Wire & Cable, Commercial MATE-N-LOK
1-480697-0
6 Position, Cap, Housing, Wire-to-Panel / Wire-to-Wire, UL 94V-2, 4.95 mm [.195 in] Centerline, 3 Row, 250 VAC, Wire & Cable, Commercial MATE-N-LOK
-
- MATE-N-LOK
- 商用 MATE-N-LOK
- TE 内部编号 1-480697-0
- TE 内部产品描述 06P CMNL CAP HSG M-M D/L NATL
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线 | 线到面板
-
UL 阻燃性等级 : UL 94V-2
-
位数 : 6
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-480697-0_N.pdf 英文版本
- 3D_CVM_CVM_1-480697-0_AJ.pdf 3D
- 下载查看 ENG_CVM_1-480697-0_N.3d_igs.zip 英文版本
- ENG_CVM_1-480697-0_N.3d_stp.zip 英文版本
- ENG_CVM_1-480697-0_N.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-480697-0_AJ.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-480697-0_AJ.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-480697-0_AJ.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1012_H.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_CERT_164196_6233_1839066_C1_B1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线 | 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 6
-
行数 : 3
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插针
机械附件
-
面板安装特性类型 : 锁紧吊耳
-
连接器安装类型 : 电缆安装（自由悬挂） | 面板安装
壳体特性
-
中心线（间距） : 4.95 mm [ .195 in ]
-
外壳材料 : 尼龙 GF
尺寸
-
连接器长度 (in): .705
-
连接器高度 (in): .93
-
连接器宽度 (in): .58
-
行间距 : 9.14 mm [ .36 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
识别标记
-
电路识别特性 : 带有
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : CSA | UL
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装数量 : 1
-
封装方法 : 包装
