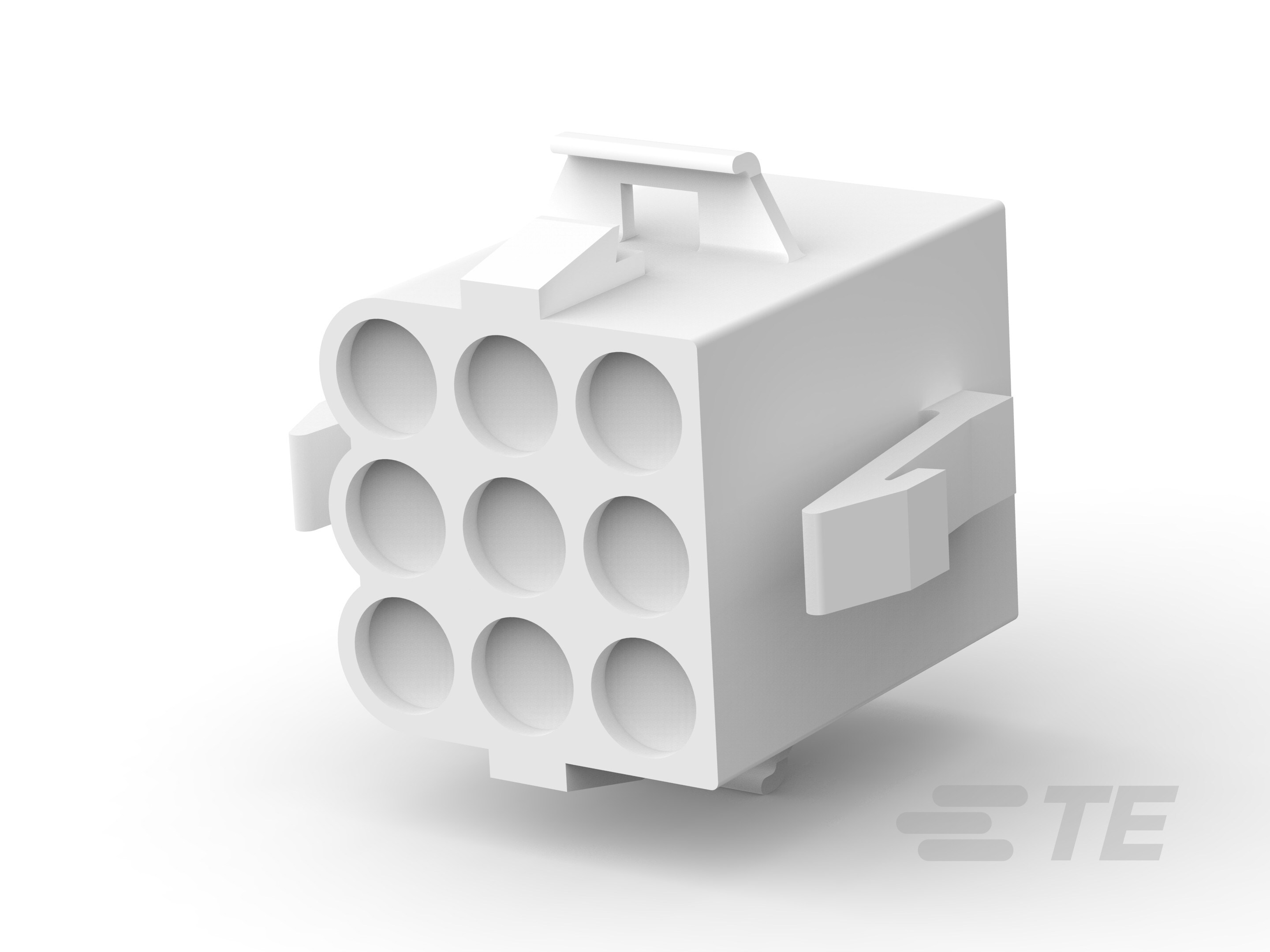

1-480672-0
Housing, Plug, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-2, 9 Position, Commercial MATE-N-LOK, Rectangular Wire & Cable Connectors & Housings
1-480672-0
Housing, Plug, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-2, 9 Position, Commercial MATE-N-LOK, Rectangular Wire & Cable Connectors & Housings
-
- MATE-N-LOK
- 商用 MATE-N-LOK
- TE 内部编号 1-480672-0
- TE 内部产品描述 09P .140 MNL PLUG PM NAT
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
线缆端接方法 : 压接
-
连接器系统 : 线到线, 线到面板
-
壳体内的端子定位力 : 不带
文档
产品图纸
- PLUG, 9 CIRCUIT, .140 MATE-N-LOK(TM) ENG_CD_480672_H3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-480672-0_V.pdf 3D
- 下载查看 ENG_CVM_CVM_1-480672-0_V.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-480672-0_V.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-480672-0_V.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-1032_C.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-7300_E.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_19731129_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线, 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 9
-
行数 : 3
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插座
-
端子布局 : 矩阵
-
壳体内的端子定位力 : 不带
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 6.1 mm [ .24 in ]
尺寸
-
连接器长度 (mm): 24.13
-
行间距 : 6.1 mm [ .24 in ]
-
连接器宽度 (mm): 19.18
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装数量 : 1
-
封装方法 : 包装
