1-331417-1

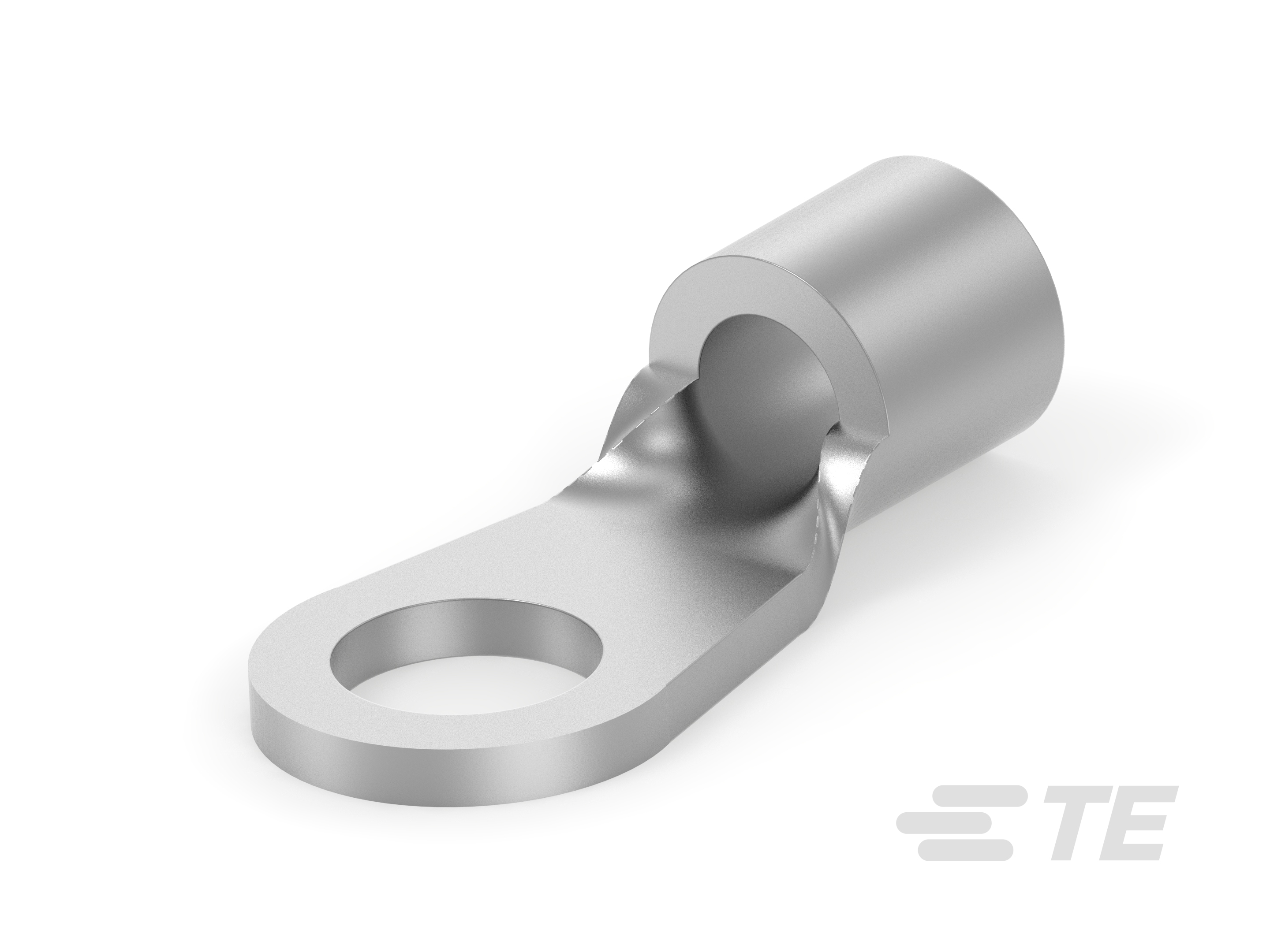

Closed Ring Tongue Terminal, 6 AWG, 3/8 Stud, 9.91 mm [.39 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
1-331417-1
Closed Ring Tongue Terminal, 6 AWG, 3/8 Stud, 9.91 mm [.39 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
-
- SOLISTRAND
- TE 内部编号 1-331417-1
- TE 内部产品描述 TERMINAL,SOLIS R 6HD 3/8
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 6
-
线径 (mm²): 10.5 – 16.8
-
线径 (CMA): 20800 – 33100
-
螺钉尺寸 : 3/8
文档
产品图纸
- TERMINAL, RING TONGUE, HEAVY DUTY, SOLISTRAND 6 AWG ENG_CD_331417_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-331417-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1-331417-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-331417-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-331417-1_E.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049_N.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
端子特性 : 重载
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 3/8
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 不带
主体特性
-
产品重量 (g): 14.648
结构特性
-
孔数 : 1
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
尺寸
-
线径 (AWG): 6
-
线径 (mm²): 10.5 – 16.8
-
线径 (CMA): 20800 – 33100
-
螺钉直径 : 9.91 mm [ .39 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 35.94 mm [ 1.514 in ]
-
压线筒内径 : 5.89 mm [ .232 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
