1-293606-1

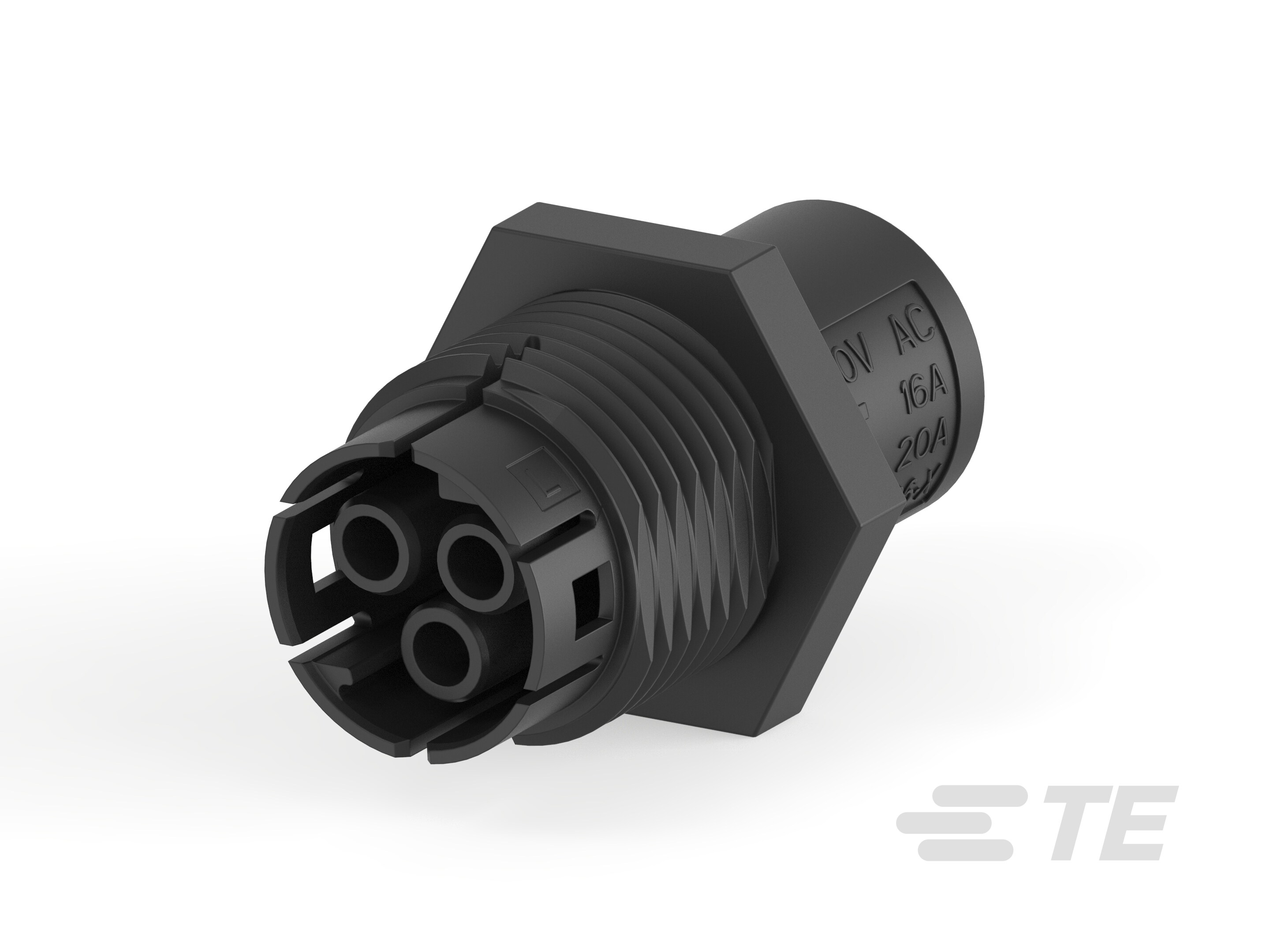

Wire-to-Panel / Wire-to-Wire, Circular Connector Receptacle, 3 Position, Wire & Cable, Panel Mount, Code A, Polyamide GF, Socket, NECTOR M Series
1-293606-1
Wire-to-Panel / Wire-to-Wire, Circular Connector Receptacle, 3 Position, Wire & Cable, Panel Mount, Code A, Polyamide GF, Socket, NECTOR M Series
-
- NECTOR
- NECTOR M 系列
- TE 内部编号 1-293606-1
- TE 内部产品描述 NECTOR M SKT HSG PANEL MOUNT
-
连接器系统 : 线到线 | 线到面板
-
连接器安装类型 : 面板安装
-
位数 : 3
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
文档
产品图纸
- SOCKET HOUSING PANEL MOUNT VERSION NECTOR* M-LINE ENG_CD_293606_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-293606-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1-293606-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-293606-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-293606-1_C.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-20304_D.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20141121_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器系统 : 线到线 | 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 圆形连接器插座
结构特性
-
位数 : 3
-
端子预装 : No
电气特征
-
工作电压 (VAC): 400
主体特性
-
环境保护 : 不带
-
圆形连接器绝缘材料类型 : 聚酰胺 GF
-
密封的 : 否
接触件特性
-
反向极性 : 否
-
端子布局方式 : 圆形
-
圆形连接器端子类型 : 插座
机械附件
-
接合对准 : 带有
-
接合固定类型 : 螺纹连接
-
面板安装特性 : 带有
-
面板安装特性类型 : 法兰
-
连接器安装类型 : 面板安装
-
极性代码 : A
-
接合对准类型 : 键控
-
接合固定 : 带有
使用环境
-
工组温度范围 : -40 – 70 °C [ -40 – 158 °F ]
操作/应用
-
屏蔽 : 否
包装特性
-
封装数量 : 50
