1-293469-1

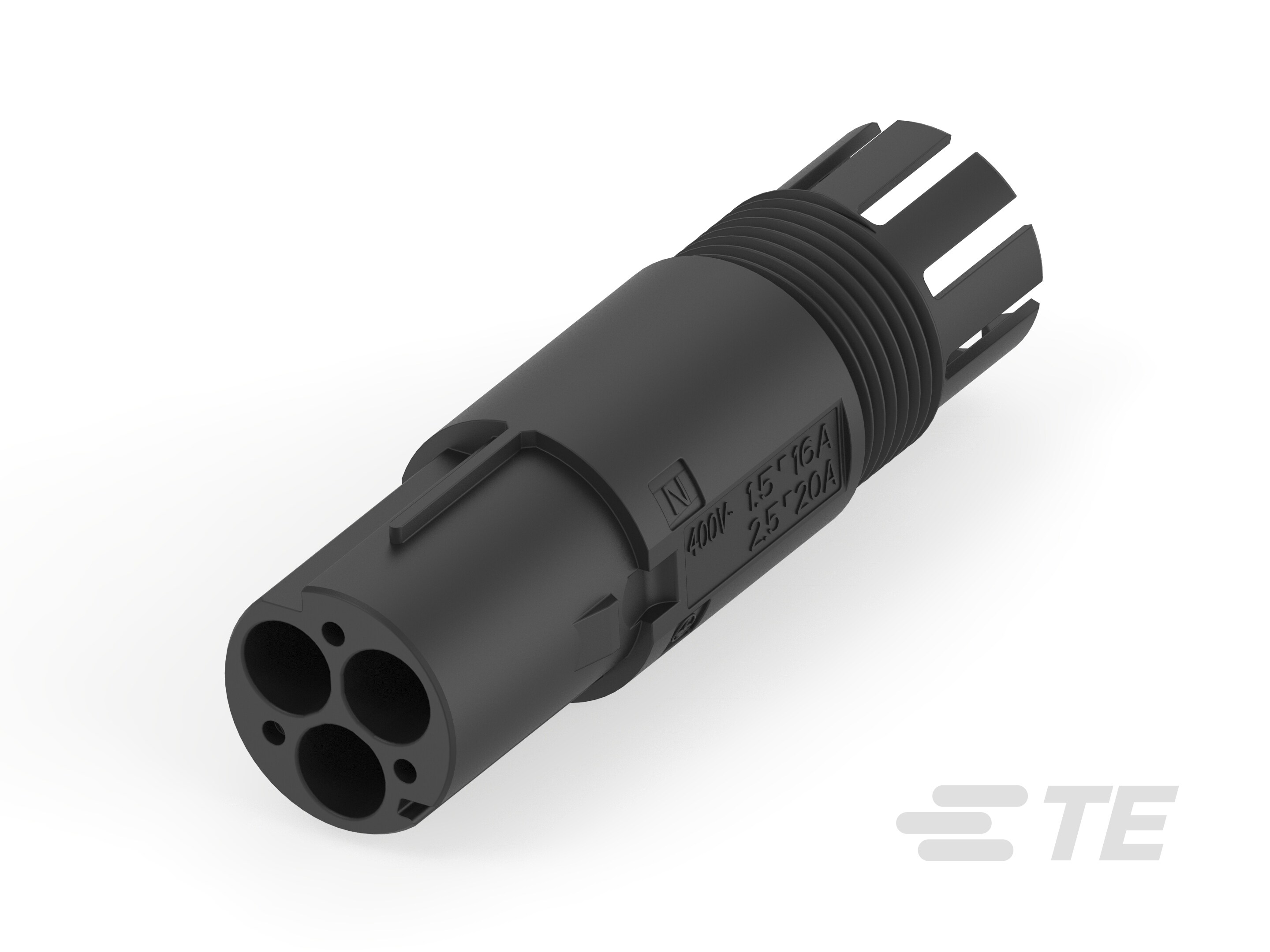

3 Position Circular Connector, Wire-to-Wire, Wire & Cable, Power, Cable Mount (Free-Hanging), A Code, Polyamide GF, Plug, Pin, NECTOR M Series
1-293469-1
3 Position Circular Connector, Wire-to-Wire, Wire & Cable, Power, Cable Mount (Free-Hanging), A Code, Polyamide GF, Plug, Pin, NECTOR M Series
-
- NECTOR
- NECTOR M 系列
- TE 内部编号 1-293469-1
- TE 内部产品描述 NECTOR M PIN HSG FREE HANGING CODE A
-
位数 : 3
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
端子额定电流（最大值） (A): 13
文档
产品图纸
- PIN HOUSING FREE HANGING NECTOR* M-LINE 3 POSITIONS UNSEALED VERSION ENG_CD_293469_G4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-293469-1_G_c-1-293469-1-g-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1-293469-1_G_c-1-293469-1-g.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-293469-1_G_c-1-293469-1-g.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-293469-1_G_c-1-293469-1-g.3d_stp.zip 英文版本
产品规格
- 工程报告 ENG_SS_502-133121_A.pdf 英文版本
- 产品规格 ENG_SS_108-20304_D.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20141121_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 插头
结构特性
-
位数 : 3
-
端子预装 : No
电气特征
-
工作电压 (VAC): 400
主体特性
-
环境保护 : 不带
-
圆形连接器绝缘材料类型 : 聚酰胺 GF
-
密封的 : 否
接触件特性
-
端子额定电流（最大值） (A): 13
-
反向极性 : 否
-
端子布局方式 : 圆形
-
圆形连接器端子类型 : 插针
机械附件
-
接合对准 : 带有
-
接合固定类型 : 锁闩
-
连接器安装类型 : 电缆安装（自由悬挂）
-
极性代码 : A
-
接合对准类型 : 键控
-
接合固定 : 带有
使用环境
-
工组温度范围 : -40 – 70 °C [ -40 – 158 °F ]
操作/应用
-
电路应用 : 电源
-
屏蔽 : 否
包装特性
-
封装数量 : 100
