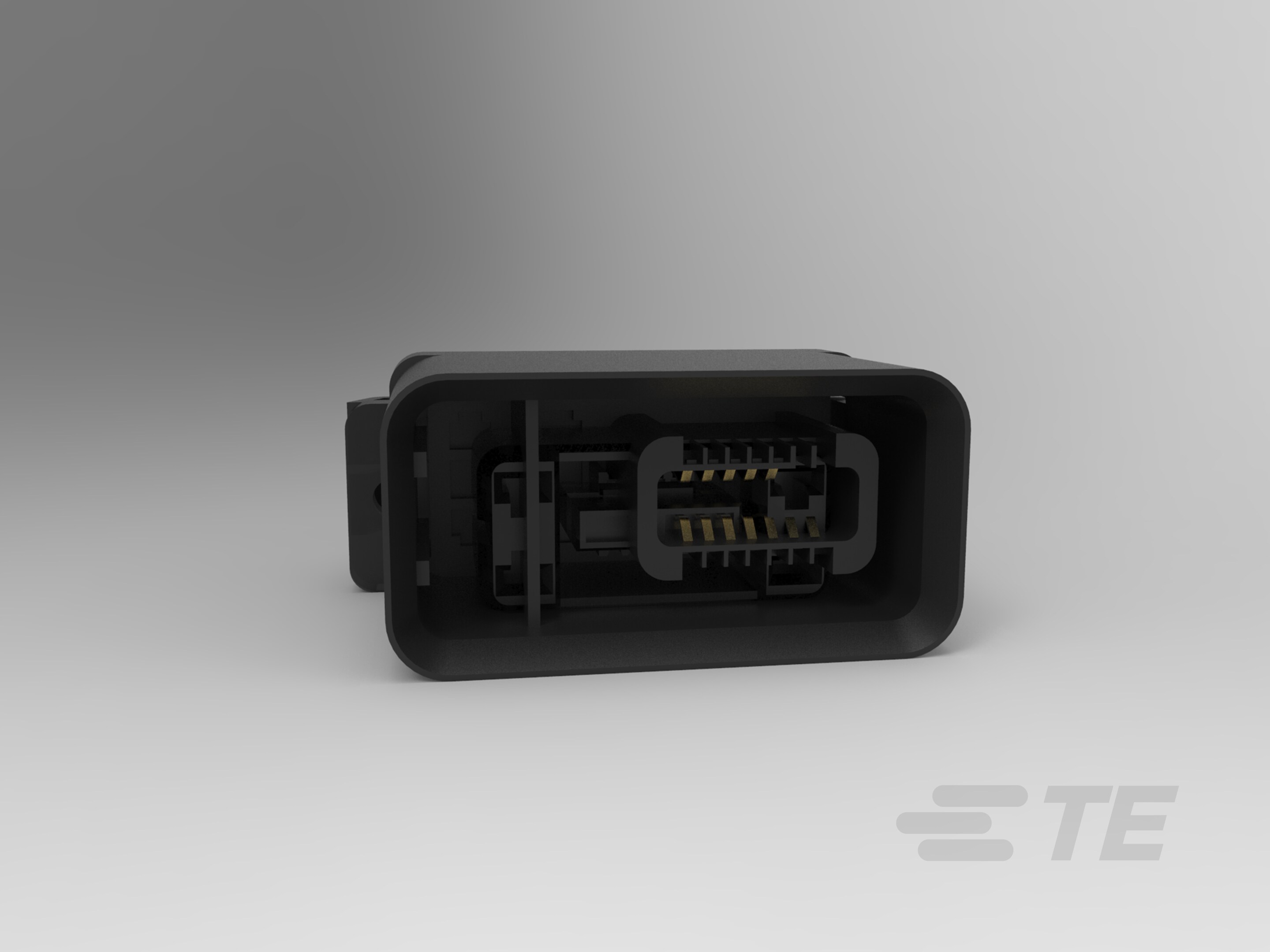

1-292241-2
12 Position, Plug, Connector Assembly, Crimp, Cable-to-Panel, UL 94V-0, 1.5 mm [.059 in] Centerline, 2 Row, Wire & Cable, Power, Panel Mount
1-292241-2
12 Position, Plug, Connector Assembly, Crimp, Cable-to-Panel, UL 94V-0, 1.5 mm [.059 in] Centerline, 2 Row, Wire & Cable, Power, Panel Mount
- TE 内部编号 1-292241-2
- TE 内部产品描述 1.5 MINI CT HYBRID SF DRAWER P
- 所有 迷你 CT 抽屉式连接器组件 (15)
-
位数 : 12
-
连接器和壳体类型 : 插头
-
连接器产品类型 : 连接器组件
-
接合固定 : 不带
-
线缆端接方法 : 压接
文档
产品图纸
- PLUG ASSY FOR 1.5mm PITCH MINI CT SNAP-FIT HYBRID DRAWER CONNECTOR ENG_CD_292241_D2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-292241-2_D.pdf 英文版本
- 3D_CVM_CVM_1-292241-2_C.pdf 3D
- 下载查看 ENG_CVM_1-292241-2_D.3d_igs.zip 英文版本
- ENG_CVM_1-292241-2_D.3d_stp.zip 英文版本
- ENG_CVM_1-292241-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-292241-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-292241-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-292241-2_C.3d_stp.zip 英文版本
数据表/目录页
- Low Power Drawer Connectors QRG ENG_DS_1-1773888-2_LowPowerDrawer_QRG_1116.pdf 英文版本
产品规格
- AMP MINI CT HYBRID DRAWER CONNECTOR (1.5mm PITCH), LEAD FREE VERSION ENG_SS_108-60027_O.pdf 英文版本
- 应用规格 ENG_SS_114-5182_B.pdf 英文版本
- S_114-5182_B.tif 英文版本
- 工艺规范 ENG_SS_101-160015_B4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 插头
-
连接器产品类型 : 连接器组件
-
连接器系统 : 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 12
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插座
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 1
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性 : 带有
-
应力消除 : 不带
-
接合固定 : 不带
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 1.5 mm [ .059 in ]
尺寸
-
连接器长度 : 44.4 mm [ 1.748 in ]
-
连接器高度 : 19 mm [ .748 in ]
-
行间距 : 4 mm [ .157 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 35
-
封装方法 : Tray, 盒和托盘
