1-2842478-6

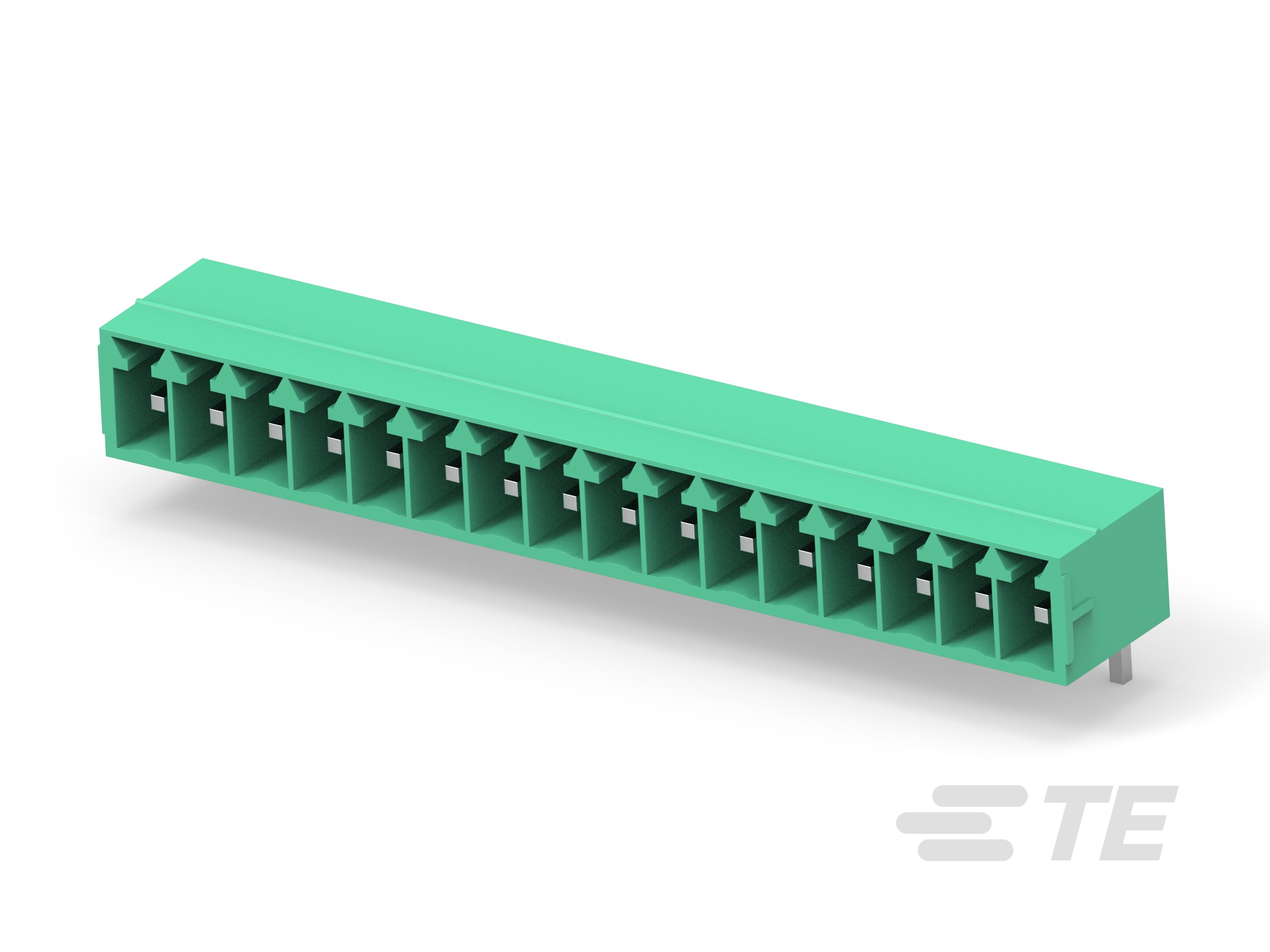

16 Position PCB Terminal Block, Header, Wire-to-Board, 3.5 mm [.137 in] Centerline, 1 Row, 300 VAC, Printed Circuit Board, Horizontal
1-2842478-6
16 Position PCB Terminal Block, Header, Wire-to-Board, 3.5 mm [.137 in] Centerline, 1 Row, 300 VAC, Printed Circuit Board, Horizontal
- TE 内部编号 1-2842478-6
- TE 内部产品描述 16P TB HDR HZ (90) 3.5, GN
- 所有 Push-In PCB Terminal Blocks: Time Saving Connectors (333)
-
位数 : 16
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
中心线（间距） : 3.5 mm [ .137 in ]
-
行数 : 1
文档
产品图纸
- TERMINAL BLOCK ,HEADER,SR,RIGHT ANGLE 3.5mm PITCH,GREEN ENG_CD_2842478_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2842478-6_1.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2842478-6_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2842478-6_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2842478-6_1.3d_stp.zip 英文版本
数据表/目录页
- PUsh-In PCB Terminal Block Connectors ENG_DS_push-in-pcb-terminal-block-connectors_2502.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-160803_A.pdf 英文版本
- 产品规格 ENG_SS_108-161183_A1.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头类型 : 全部带罩
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 16
-
行数 : 1
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 绿色
-
产品方向 : 水平
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 锡 (Sn)
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 8
端接特性
-
端接柱体和尾部长度 : 3.5 mm [ .137 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : PA 66
-
中心线（间距） : 3.5 mm [ .137 in ]
使用环境
-
工组温度范围 : -40 – 115 °C [ -40 – 239 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Box
