该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

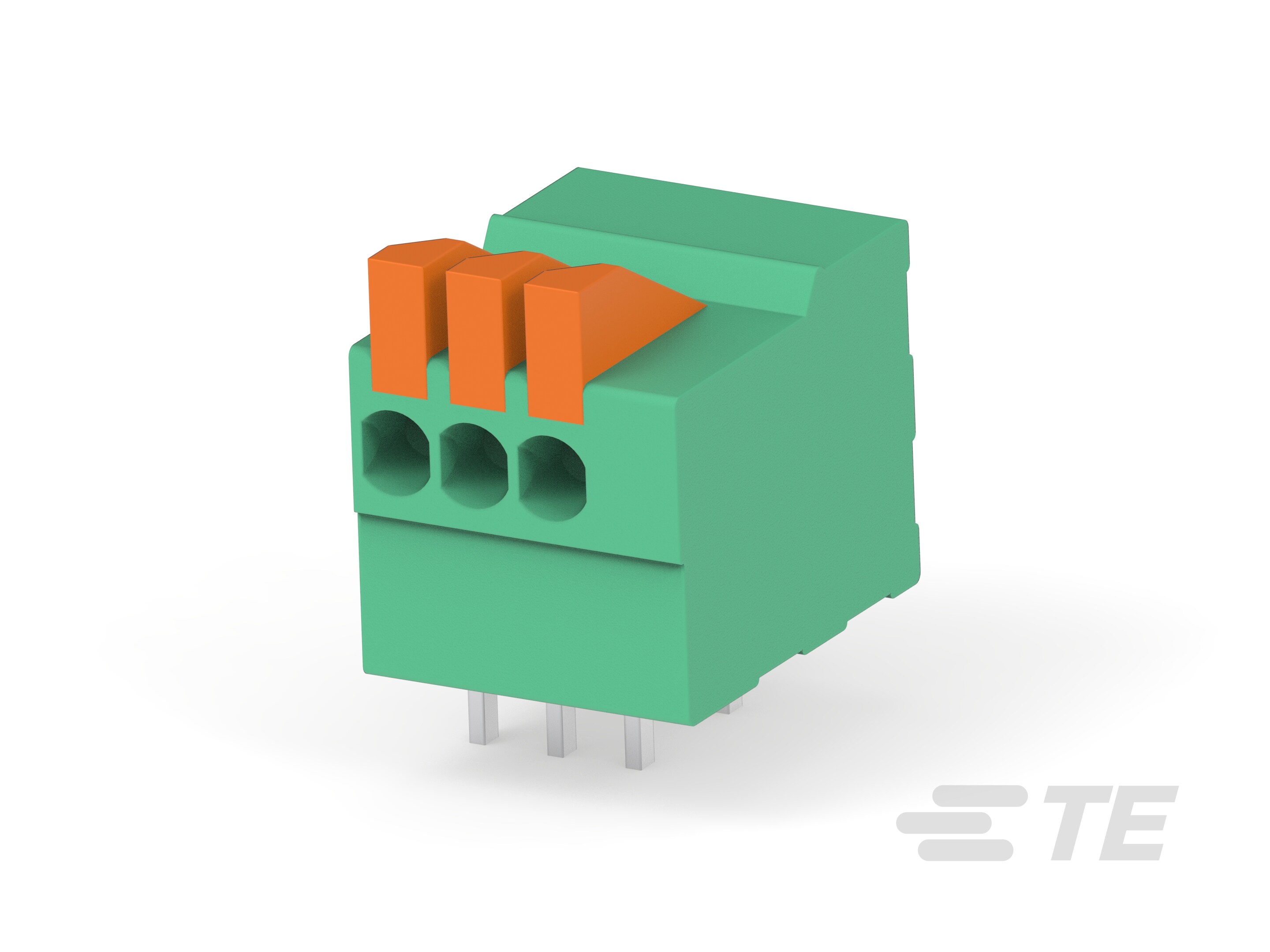

1-2834016-3

3 Position PCB Terminal Block, Receptacle, Wire-to-Board, 2.54 mm [.1 in] Centerline, 1 Row, 90° Wire Entry Angle, 26 – 20 AWG, .14 – .5 mm² Wire

3POS 2.54MM SES CONN.-1-2834016-3

1-2834016-3

3 Position PCB Terminal Block, Receptacle, Wire-to-Board, 2.54 mm [.1 in] Centerline, 1 Row, 90° Wire Entry Angle, 26 – 20 AWG, .14 – .5 mm² Wire

    • Buchanan WireMate
  • TE 内部编号 1-2834016-3
  • TE 内部产品描述 3POS 2.54MM SES CONN.

  • 位数 : 3

  • 接线端子连接器类型 : 母端

  • 连接器系统 : 线到板

  • 中心线（间距） : 2.54 mm [ .1 in ]

  • 行数 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 接线端子连接器类型 : 母端

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 堆叠配置 : 侧面可堆叠

  • 位数 : 3

  • 行数 : 1

  • 电线进入角度 : 90°

  • 电线进入位置 : 侧

电气特征

  • 工作电压 (VAC): 150

主体特性

  • 主要产品颜色 : 绿色

  • 产品方向 : 垂直

接触件特性

  • 端子基材 : 铜

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子额定电流（最大值） (A): 6

端接特性

  • 端接柱体和尾部长度 (mm): 3.5

  • PCB 端接方法 : 通孔 - 焊接

  • 线缆端接方法 : 推入式

壳体特性

  • 外壳材料 : 高温聚酰胺

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • 线径 (AWG): 26 – 20

  • 线径 (mm²): .14 – .5

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装方法 : Box
