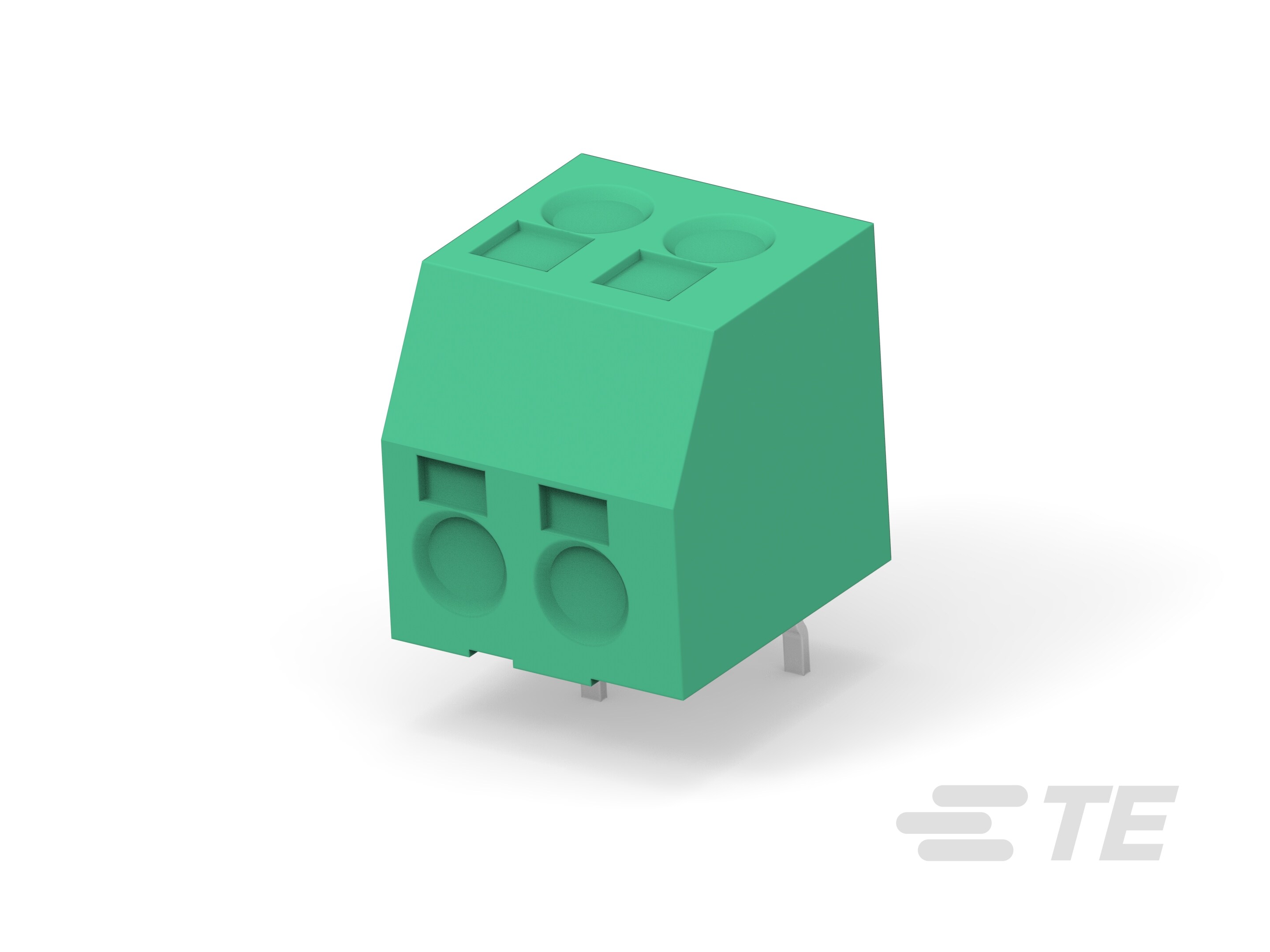

1-2834014-2

2POS 5.0MM DES CONN.

2POS 5.0MM DES CONN.-1-2834014-2

1-2834014-2

2POS 5.0MM DES CONN.

    • Buchanan WireMate
  • TE 内部编号 1-2834014-2
  • TE 内部产品描述 2POS 5.0MM DES CONN.

  • 连接器种类 : 母端

  • 连接器系统 : 线到板

  • Number of Positions : 2

  • 行数 : 1

  • 电线进入角度 : 侧

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 母端

  • 连接器系统 : 线到板

  • Sealable : 否

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • Number of Positions : 2

  • 行数 : 1

  • 电线进入角度 : 侧

  • 堆叠配置 : 否

电气特征

  • 额定电流（最大值） (A): 10

  • 电压 (VAC): 300

主体特性

  • 颜色 : 绿色

接触件特性

  • 端子基材 : 铜

  • 端子额定电流（最大值） (A): 10

  • 端子安装 : 通孔

  • 端子接触部电镀材料 : 锡

机械附件

  • 无螺丝接线端子 : 是

  • 安装角度 : 垂直

壳体特性

  • 外壳材料 : 高温尼龙或聚酯

  • 壳体颜色 : 绿色

尺寸

  • Wire Size (AWG): 20 – 16

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 105 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装方法 : 盒和纸箱
