1-2823590-2

Cable-to-Cable, Circular Connector Receptacle, 5 Position, Shell Size 18, Sealable, Wire & Cable, Signal, M12 Rail Bulkhead PCB

全部查看 M12 Connectors, PCB Mount (12)

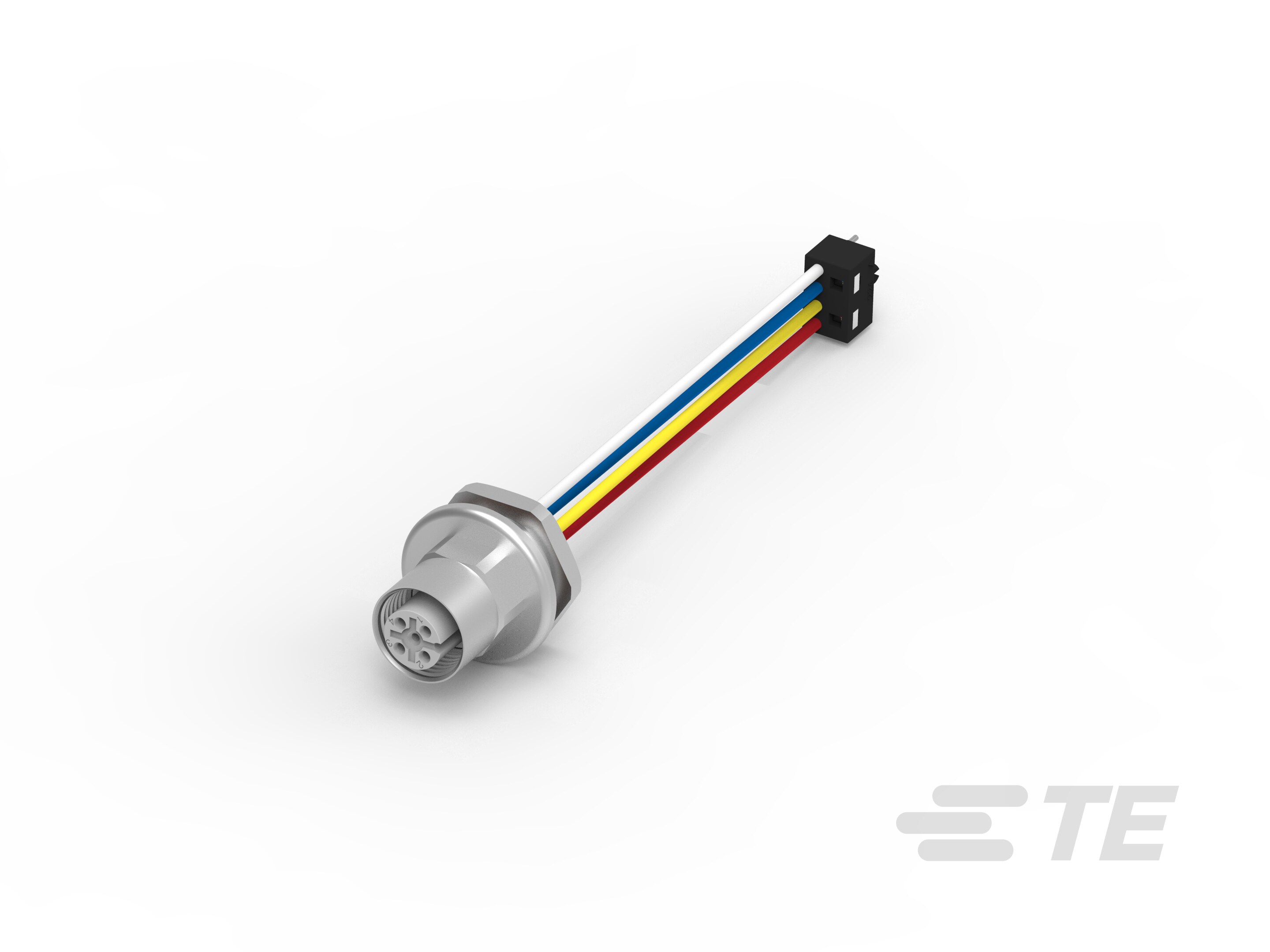

M12 A-CODE 5,FEMALE FRONT PANEL MOUNT-1-2823590-2

1-2823590-2

Cable-to-Cable, Circular Connector Receptacle, 5 Position, Shell Size 18, Sealable, Wire & Cable, Signal, M12 Rail Bulkhead PCB

全部查看  M12 Connectors, PCB Mount (12)
    • M12 轨道穿板式 PCB
  • TE 内部编号 1-2823590-2
  • TE 内部产品描述 M12 A-CODE 5,FEMALE FRONT PANEL MOUNT

  • 连接器系统 : 缆到缆

  • 连接器安装类型 : 面板安装和导线安装

  • 位数 : 5

  • 可密封 : 是

  • 连接器和端子端接到 : 电线和电缆

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 预接线 : 否

  • 组件类型 : 电连接器

  • 连接器产品类型 : 连接器组件

  • 圆形连接器外壳类型 : 全塑

  • 装配要求 : 工厂组装

  • 连接器系统 : 缆到缆

  • 可密封 : 是

  • 连接器和端子端接到 : 电线和电缆

  • 圆形连接器种类 : 圆形连接器插座

  • 外壳类型 : 金属

结构特性

  • 工厂安装的后壳 : 带有

  • 键控 + 极化位置 : A

  • 位数 : 5

  • 电源位置数量 : 0

  • 信号位置数量 : 5

  • 端子预装 : Yes

电气特征

  • 工作电压 (VDC): 50

主体特性

  • 主要产品颜色 : 金属化银

  • 环境保护类型 : 密封

  • 环境保护 : IP67

  • 产品重量 : 25 g [ .8832 oz ]

  • 外壳电镀材料 : 镍

  • 外壳基材 : 锌合金

  • 圆形连接器绝缘材料类型 : 低火灾隐患热塑性

  • 密封的 : 是

接触件特性

  • 端子额定电流（最大值） (A): 4

  • 反向极性 : 是

  • 圆形连接器端子类型 : 插座

端接特性

  • 线缆端接方法 : 焊接

机械附件

  • 接合对准 : 带有

  • 接合固定类型 : 螺纹

  • 连接器安装类型 : 面板安装和导线安装

  • 极性代码 : A

  • 接合对准类型 : 键控

  • 接合固定 : 带有

壳体特性

  • 圆形连接器壳体尺寸 : 18

使用环境

  • IP 防水密封等级 : IP67

  • IP 防尘密封等级 : 6

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 耐用性等级 (Cycles): 250

  • 电路应用 : Signal

  • 屏蔽 : 否

行业标准

  • 与已批准的标准产品兼容 : IEC

包装特性

  • 封装数量 : 1
