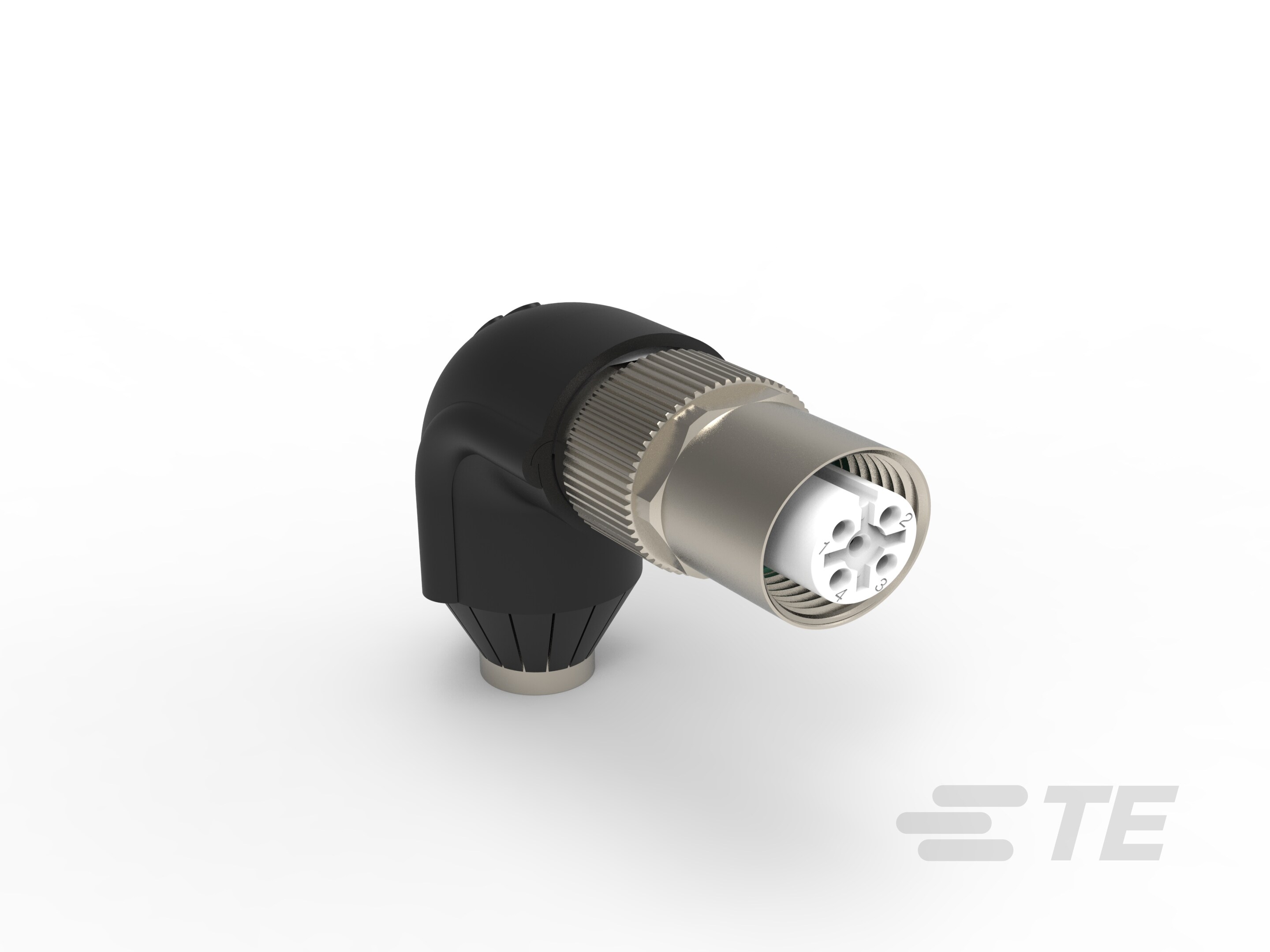

1-2823587-2
5 Position Circular Connector, Cable-to-Cable, Sealable, Wire & Cable, Signal, Cable Mount (Free-Hanging), Reverse Gender, M12 Rail Right Angle
1-2823587-2
5 Position Circular Connector, Cable-to-Cable, Sealable, Wire & Cable, Signal, Cable Mount (Free-Hanging), Reverse Gender, M12 Rail Right Angle
-
- M12 轨道直角
- TE 内部编号 1-2823587-2
- TE 内部产品描述 M12 A-90 DEGREE-F-5, CAT 5E 6.5MM, TE
- 所有 M12 Right Angle Crimped Strain Relief (12)
-
位数 : 5
-
连接器系统 : 缆到缆
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
端子额定电流（最大值） (A): 4
文档
产品图纸
- M12 A-90 DEGREE, A-CODED M-5, M-8, F-5 AND F8 CONNECTORS ENG_CD_2823587_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2823587-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2823587-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2823587-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2823587-2_A.3d_stp.zip 英文版本
数据表/目录页
- M12 Right Angled Connector ENG_DS_1-1773872-4_M12_90_connector_0816.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-156001_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
预接线 : 否
-
组件类型 : 电连接器
-
连接器产品类型 : 连接器组件
-
圆形连接器外壳类型 : 全塑
-
装配要求 : 工厂组装
-
连接器系统 : 缆到缆
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 母端
-
外壳类型 : 塑料
结构特性
-
工厂安装的后壳 : 带有
-
键控 + 极化位置 : A
-
位数 : 5
-
电源位置数量 : 0
-
信号位置数量 : 5
-
端子预装 : Yes
电气特征
-
EMI 和 RFI 保护及抑制类型 : 屏蔽
-
工作电压 (VDC): 250
主体特性
-
主要产品颜色 : 黑色
-
环境保护类型 : 密封
-
环境保护 : IP67
-
O 形环材料 : 硅橡胶
-
产品重量 : 25 g [ .8832 oz ]
-
外壳基材 : 塑料
-
圆形连接器绝缘材料类型 : 低火灾隐患热塑性
-
密封的 : 是
接触件特性
-
端子额定电流（最大值） (A): 4
-
反向极性 : 是
-
圆形连接器端子类型 : 插座
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合对准 : 带有
-
接合固定类型 : 螺纹
-
连接器安装类型 : 电缆安装（自由悬挂）
-
极性代码 : A
-
接合对准类型 : 键控
-
接合固定 : 带有
壳体特性
-
圆形连接器壳体尺寸 : 17
尺寸
-
线径 (AWG): 22
-
线径 (mm²): .0326
使用环境
-
IP 防水密封等级 : IP67
-
IP 防尘密封等级 : 6
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
耐用性等级 (Cycles): 250
-
电路应用 : Signal
-
屏蔽 : 是
行业标准
-
与已批准的标准产品兼容 : IEC
包装特性
-
封装数量 : 1
