845240004

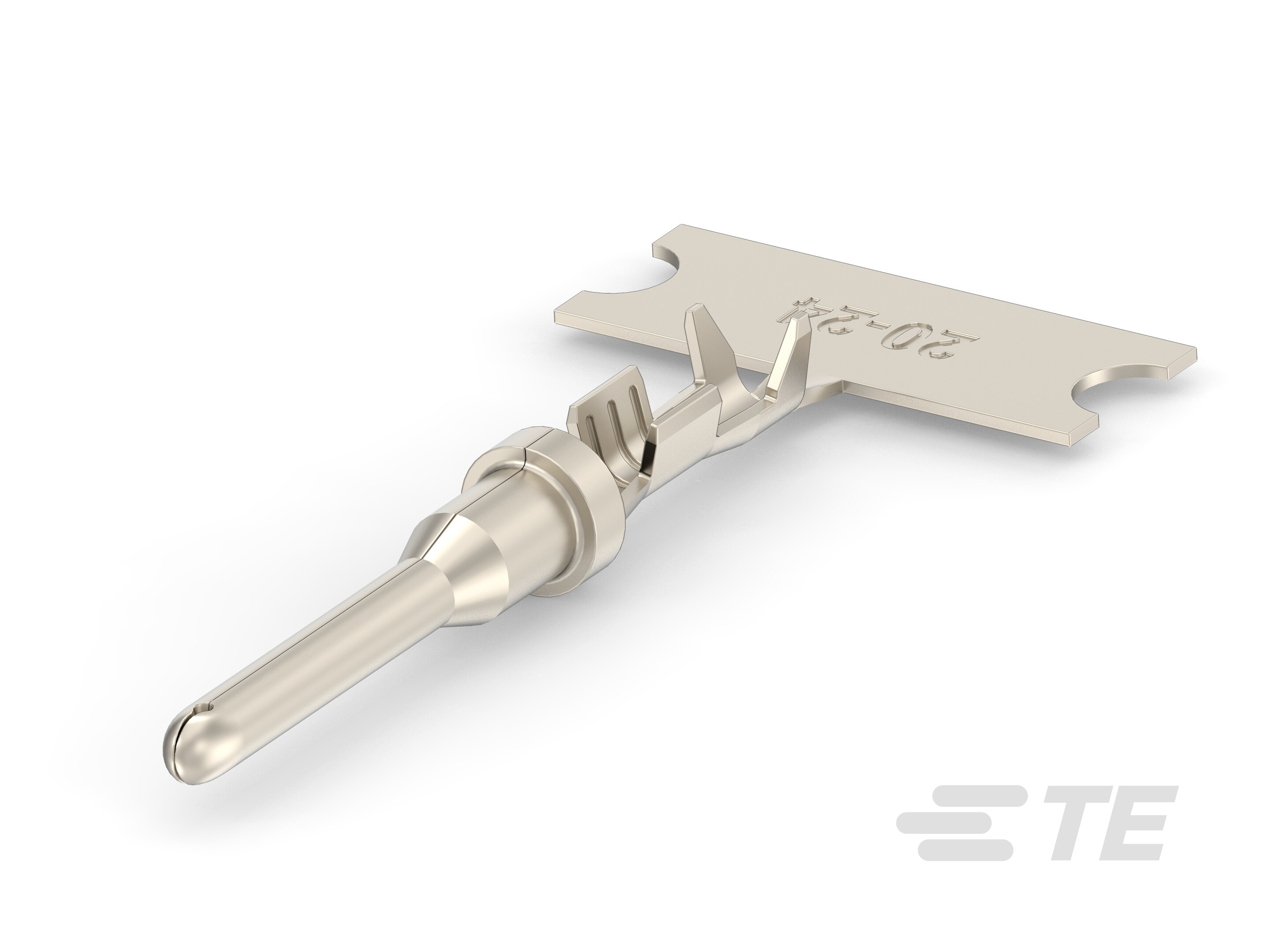

Pin Terminal, 16 – 18 AWG, 1.31 – .82 mm² Wire, Nickel (Ni), 1.56 mm [.061 in] Pin Diameter, Terminates To Wire, DEUTSCH Common Contact

XRC PIN TERMINAL 16-18AWG Ni Plated-1-2600020-2

845240004

Pin Terminal, 16 – 18 AWG, 1.31 – .82 mm² Wire, Nickel (Ni), 1.56 mm [.061 in] Pin Diameter, Terminates To Wire, DEUTSCH Common Contact

    • DEUTSCH
    • DEUTSCH 通用端子
  • TE 内部编号 1-2600020-2
  • TE 内部产品描述 XRC PIN TERMINAL 16-18AWG Ni Plated

  • 端子类型 : 插针

  • 线径 (AWG): 16 – 18

  • 线径 (mm²): 1.31 – .82

  • 接触面电镀 : 镍 (Ni)

  • 主要锁定特性 : 无尖刃主体

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 主要锁定特性 : 无尖刃主体

接触件特性

  • 端子制造 : 冲压成形

  • 端子大小 : 尺寸 16

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 10

  • 端子类型 : 插针

  • 接触面电镀 : 镍 (Ni)

  • 接合插针直径 : 1.56 mm [ .061 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 线径 (AWG): 16 – 18

  • 线径 (mm²): 1.31 – .82

  • 线径查找 (mm²): .75 | 1 | 1.25

  • 线径查找 (AWG): 16 | 17 | 18

  • 公端长度 : 21.79 mm [ .857 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） : 125 °C [ 257 °F ]

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装数量 : 3000

  • 封装方法 : Reel

其他

  • 端子传导 : 0 – 24 A（低功率）
