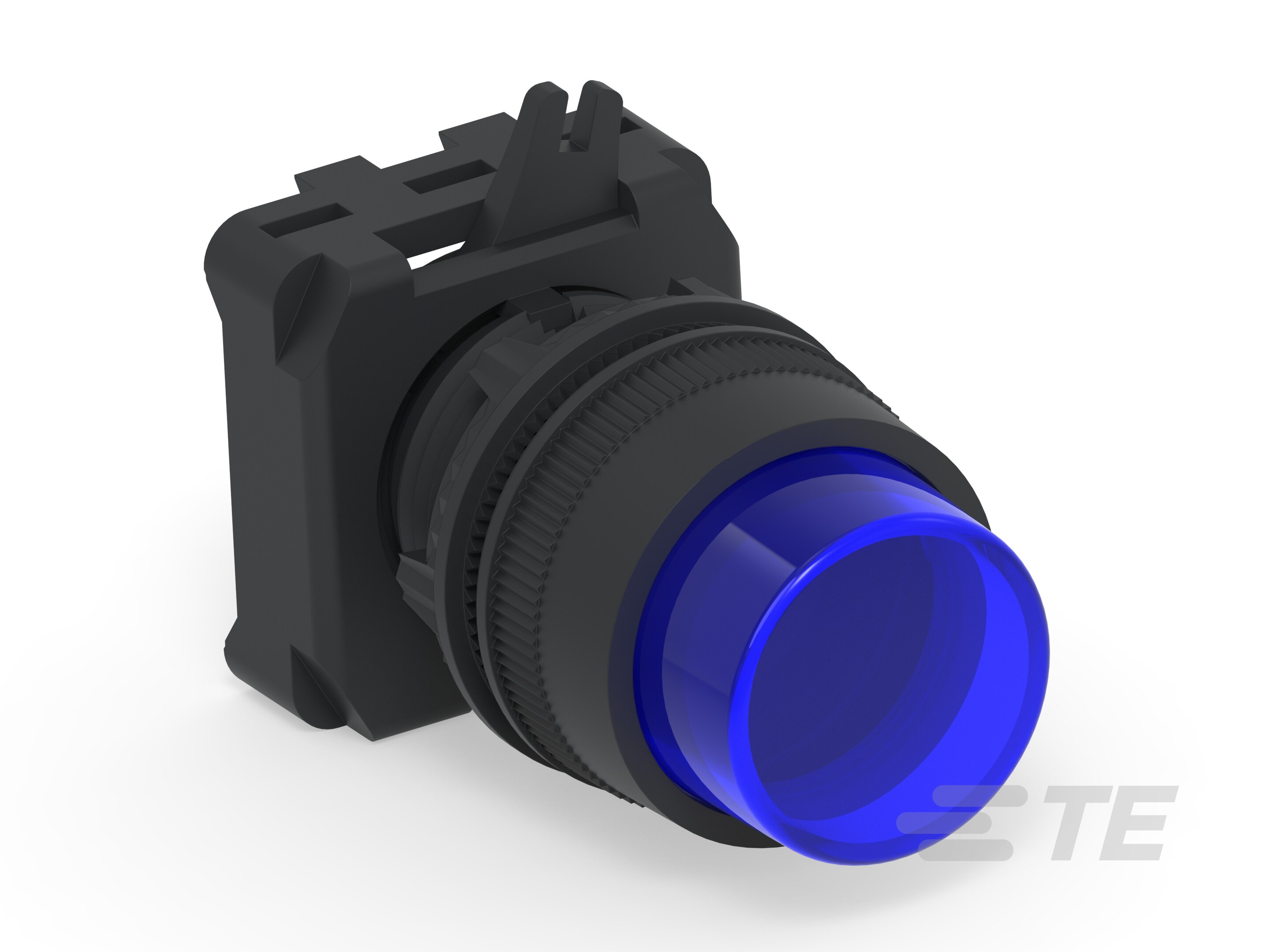

IPE22EXILBL
General Purpose Push Button Switch, Single Actuator, Extended Actuator, Illuminated, Non-Tactile Feedback, Momentary, Alcoswitch IPE
IPE22EXILBL
General Purpose Push Button Switch, Single Actuator, Extended Actuator, Illuminated, Non-Tactile Feedback, Momentary, Alcoswitch IPE
-
- Alcoswitch
- Alcoswitch IPE
- TE 内部编号 1-2492673-1
- TE 内部产品描述 ILLUM. PUSH BUTTON EXTENDED BLUE
- 所有 ALCOSWITCH Pushbutton and Selector Switch Series (26)
-
按钮开关产品类型 : 通用按钮开关
-
致动器数量 : 单
-
致动器外形 : 扩展型
-
套管种类 : 螺纹
-
套管螺纹尺寸 : M20 x 1.5
文档
产品图纸
- PUSH BUTTON EXTENDED ENG_CD_2492673_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2492673-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2492673-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2492673-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-2492673-1_A.2d_dxf.zip 英文版本
数据表/目录页
- ALCOSWITCH Push Button Switch IPE Series, LED Holders and Contact Blocks ENG_DS_ALCOSWITCH_Push_Button_Switch_IPE_Series_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
按钮开关产品类型 : 通用按钮开关
-
照明 : 带有
-
致动器种类 : 扩展型致动器
结构特性
-
面板切口尺寸 (mm): 22.5
-
致动器数量 : 单
-
开关反馈类型 : 非触觉
-
操作功能 : 瞬时
主体特性
-
驱动力 (g): 350
-
致动器材料 : 聚碳酸酯
-
密封方法 : 橡胶 O 形环
-
外壳材料 : 聚酰胺
-
致动器外形 : 扩展型
-
套管种类 : 螺纹
-
套管螺纹尺寸 : M20 x 1.5
-
致动器颜色 : 蓝色
机械附件
-
固定方法 : Screw-On
-
产品安装类型 : 面板安装
行业标准
-
IP 等级 : IP65
包装特性
-
封装方法 : Carton
