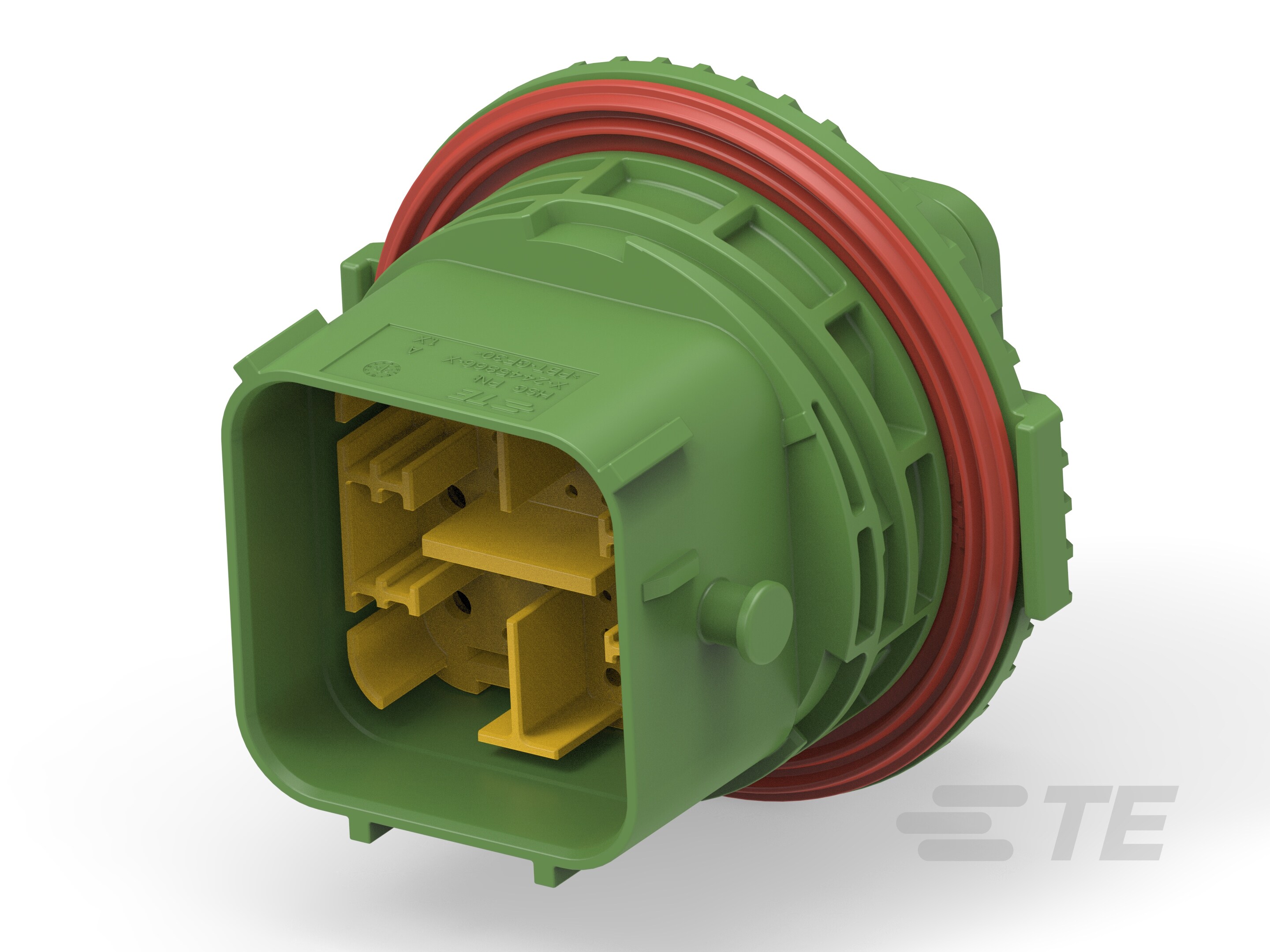

Name: 36POS,HYBRID,PIN HSG ASSY,SLD,COD C
Brand: DEUTSCH

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 36
行数 : 7

电气特征

标称电压架构 (V): 12 | 24

主体特性

主要产品颜色 : 绿色
连接器和键控代码 : C

接触件特性

端子大小 : 尺寸 12 | 尺寸 16 | 尺寸 20
端子额定电流（最大值） (A): 25

机械附件

接合对准 : 带有
接合对准类型 : 键控
连接器安装类型 : 电缆安装（自由悬挂）

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源和信号

其他

能够保证连接器位置 : 是

1-2445860-3

12 V / 24 V, 36 Position, Automotive Receptacle, Cable-to-Cable, Sealable, Green, Wire & Cable, Power & Signal, DEUTSCH NTSEAL

1-2445860-3

12 V / 24 V, 36 Position, Automotive Receptacle, Cable-to-Cable, Sealable, Green, Wire & Cable, Power & Signal, DEUTSCH NTSEAL

标称电压架构 (V): 12 | 24

连接器和壳体类型 : 母端

位数 : 36

可密封 : 是

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

产品类型特性

混合型连接器 : 是

连接器形状 : 矩形

连接器和壳体类型 : 母端

可密封 : 是

主要锁定特性 : 锁定枪

连接器系统 : 缆到缆

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 36

行数 : 7

电气特征

标称电压架构 (V): 12 | 24

主体特性

主要产品颜色 : 绿色

连接器和键控代码 : C

接触件特性

端子大小 : 尺寸 12 | 尺寸 16 | 尺寸 20

端子额定电流（最大值） (A): 25

机械附件

接合对准 : 带有

接合对准类型 : 键控

连接器安装类型 : 电缆安装（自由悬挂）

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源和信号

其他

能够保证连接器位置 : 是
