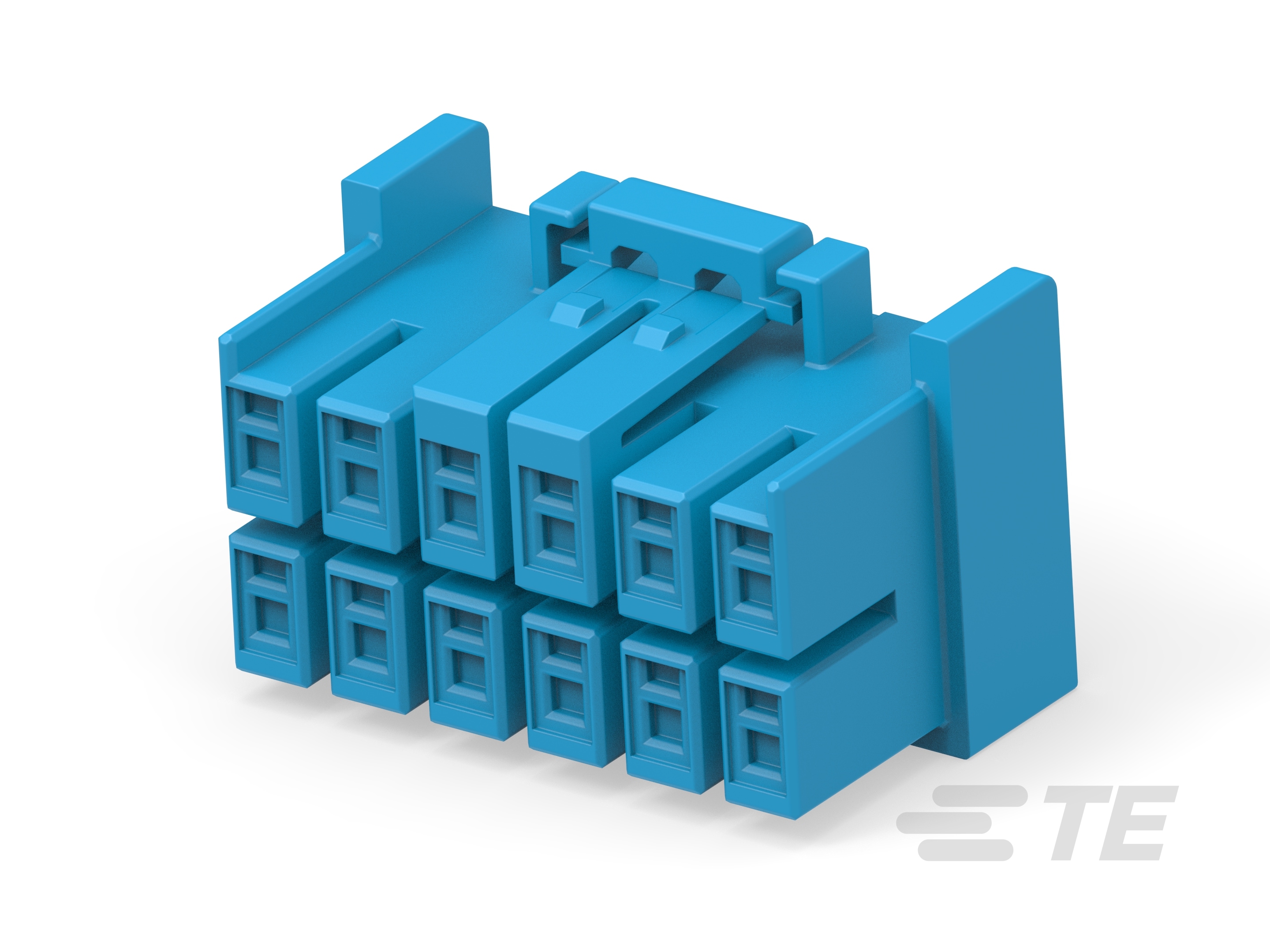

1-2420266-2
12 Position, Housing for Female Terminals, Housing, Wire-to-Board, UL 94V-0, 4 mm [.157 in] Centerline, 2 Row, 300 VAC, Wire & Cable
1-2420266-2
12 Position, Housing for Female Terminals, Housing, Wire-to-Board, UL 94V-0, 4 mm [.157 in] Centerline, 2 Row, 300 VAC, Wire & Cable
- TE 内部编号 1-2420266-2
- TE 内部产品描述 Socket HSG 2X6P Blue HCI 4.0 Pitch
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
壳体内的端子定位力 : 带有
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- HCI 4.0 PITCH WTB SOCKET HSG ENG_CD_2420266_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2420266-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2420266-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2420266-2_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-2420266-2_A.3d_igs.zip 英文版本
数据表/目录页
- HIGH-CURRENT-INTERCONNECT-CONNECTOR-SYSTEM ENG_DS_HIGH-CURRENT-INTERCONNECT_2311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-160464_A.pdf 英文版本
- 产品规格 ENG_SS_108-160771_A1.pdf 英文版本
- 合格检测报告 ENG_SS_501-160840_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
信号位置数量 : 12
-
位数 : 12
-
行数 : 2
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 淡蓝色
接触件特性
-
壳体内的端子定位力 : 带有
-
端子类型 : 插座
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 4 mm [ .157 in ]
-
外壳材料 : PBT
尺寸
-
行间距 : 5.95 mm [ .234 in ]
使用环境
-
工组温度范围 : -25 – 85 °C [ -13 – 185 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Bag
