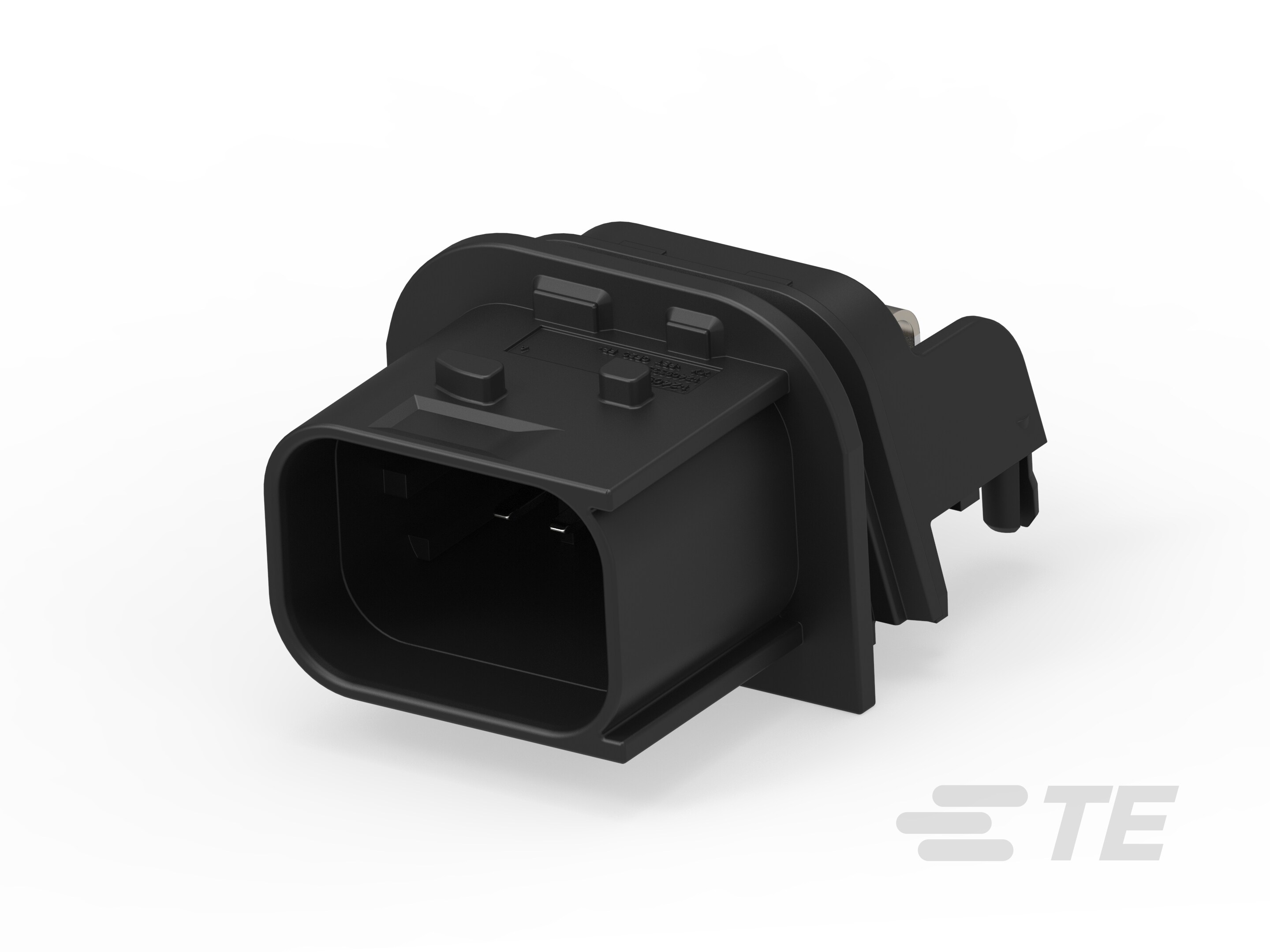

1-2409332-1

Right Angle, Wire-to-Board, 8 Position, 2 Row, 4mm [.157in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, Signal, Black, Panel Mount

全部查看 Heavy Duty Sealed Connector Headers (23)
8POS,TAB1.5X0.64,HDR ASSY,90DEG,COD A-1-2409332-1

1-2409332-1

Right Angle, Wire-to-Board, 8 Position, 2 Row, 4mm [.157in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, Signal, Black, Panel Mount

全部查看  Heavy Duty Sealed Connector Headers (23)
  • TE 内部编号 1-2409332-1
  • TE 内部产品描述 8POS,TAB1.5X0.64,HDR ASSY,90DEG,COD A

  • PCB 安装方向 : 直角

  • PCB 端接方法 : 通孔 - 焊接

  • 可密封 : 是

  • 中心线（间距） : 4 mm [ .157 in ]

  • 连接器系统 : 线到板

查看所有特性
更多 更少

文档

产品图纸

  • 8POS,TAB1.5X0.64,HDR ASSY,90DEG 8pol, Tab 1.5x0.64, Stiftwanne, 90 Grad ENG_CD_2409332_A.pdf 英文版本

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 接头类型 : 全部带罩

  • 混合板端连接器 : 否

  • 可密封 : 是

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 信号位置数量 : 8

  • PCB 安装方向 : 直角

  • 位数 : 8

  • 行数 : 2

主体特性

  • 连接器和键控代码 : A

  • 主要产品颜色 : 黑色

接触件特性

  • 对接公端宽度 : 1.5 mm [ .059 in ]

  • 端子类型 : 公端

  • 对接公端厚度 : .64 mm [ .025 in ]

  • 端子接触部电镀材料 : 银 (Ag)

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装对准 : 带有

  • PCB 安装固定 : 带有

  • 接合对准 : 带有

  • PCB 安装固定类型 : 板锁

  • 面板安装特性 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线（间距） : 4 mm [ .157 in ]

尺寸

  • PCB 厚度（建议） (mm): 1.5 – 1.6

使用环境

  • 工作温度（最大值） : 125 °C [ 257 °F ]

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 屏蔽 : 是

  • 焊接工艺 : 支持波峰焊接

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • IP 等级 : IP67 | IP6K9K

包装特性

  • 封装方法 : 带托盘纸箱
