1-2400706-1

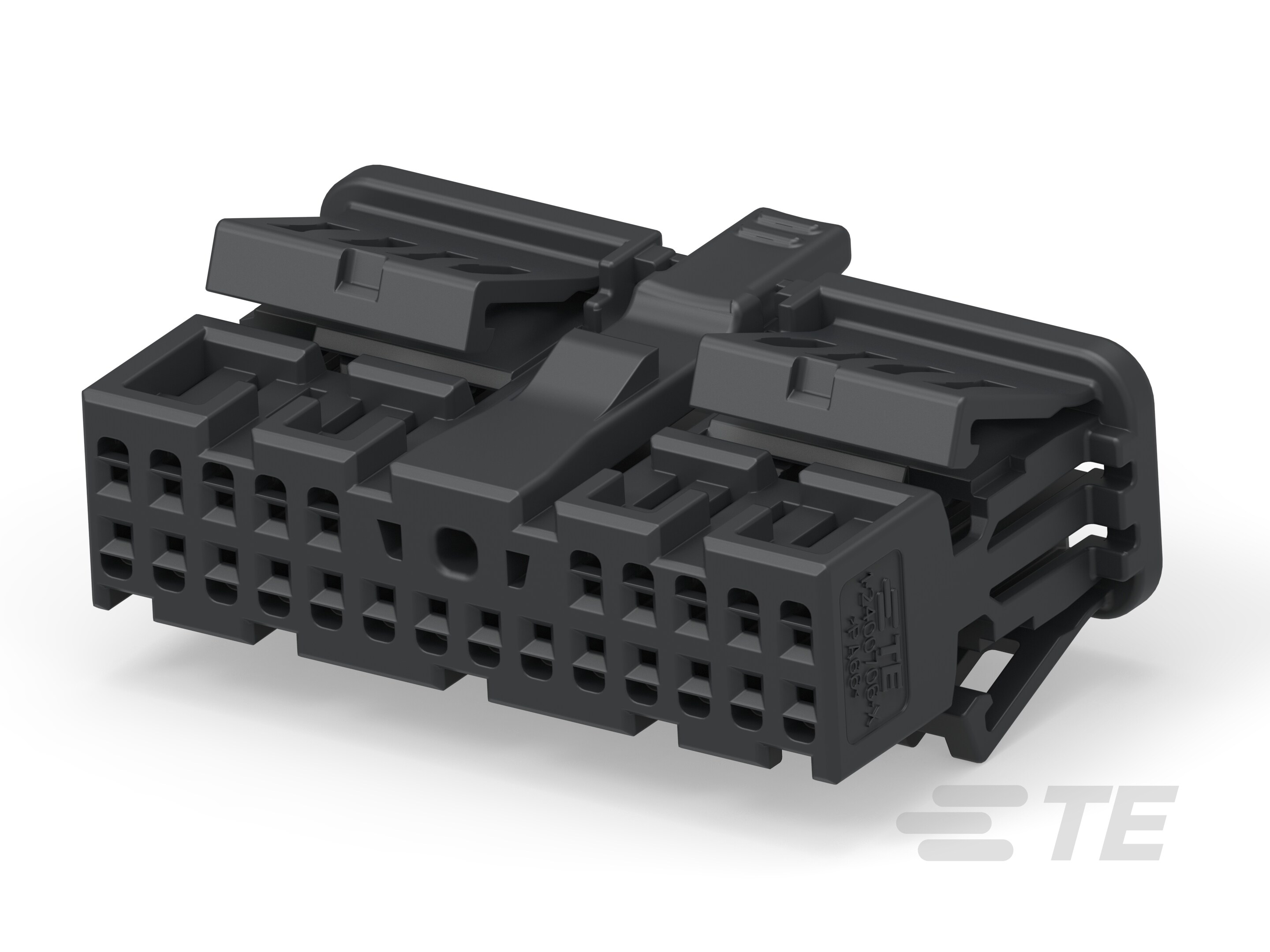

24 Position Housing, Housing for Female Terminals, Wire-to-Board, 2 mm [.078 in] Centerline, Black, Flexible Printed Circuit (FPC)
1-2400706-1
24 Position Housing, Housing for Female Terminals, Wire-to-Board, 2 mm [.078 in] Centerline, Black, Flexible Printed Circuit (FPC)
-
- NanoMQS
- TE 内部编号 1-2400706-1
- TE 内部产品描述 24POS,NANOMQS,REC HSG,UNSLD,COD A,FPC
-
位数 : 24
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : .5 mm [ .02 in ]
-
连接器系统 : 线到板
-
中心线（间距） : 2 mm [ .078 in ]
文档
产品图纸
- 24POS NANOMQS REC HSG ENG_CD_2400706_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2400706-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2400706-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2400706-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-2400706-1_A.2d_dxf.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160392_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 柔性印刷电路 (FPC)
结构特性
-
位数 : 24
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .5mm
-
对接公端宽度 : .5 mm [ .02 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 66
-
中心线（间距） : 2 mm [ .078 in ]
尺寸
-
连接器高度 : 11.2 mm [ .441 in ]
-
产品长度 : 19.9 mm [ .783 in ]
-
行间距 : 2 mm [ .078 in ]
-
产品宽度 : 26.5 mm [ 1.043 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
其他
-
能够保证连接器位置 : 否
