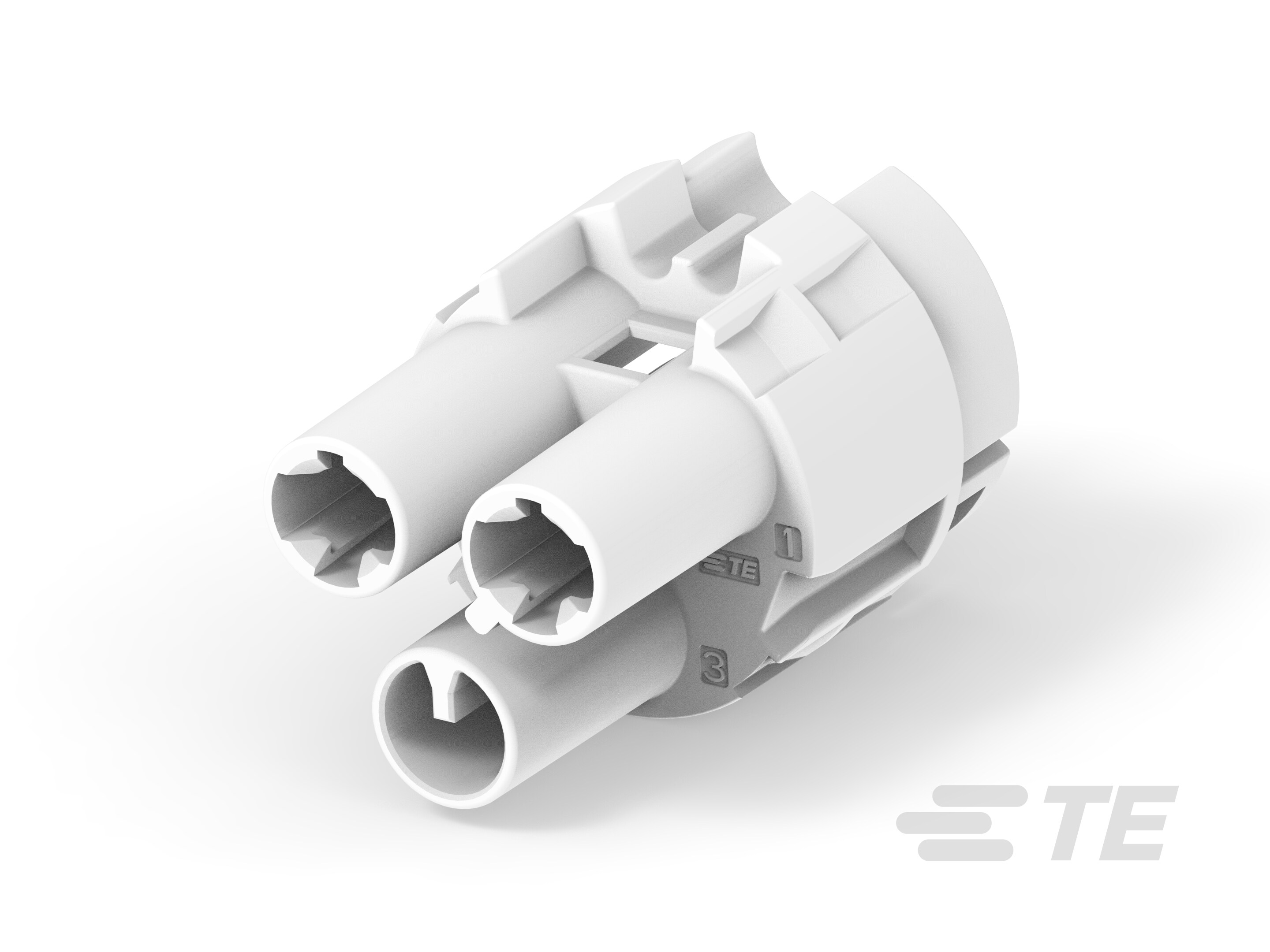

1-2392563-2
12 V, 2 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Natural, Wire & Cable, Power, Cable Mount (Free-Hanging), HVA HD400
1-2392563-2
12 V, 2 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Natural, Wire & Cable, Power, Cable Mount (Free-Hanging), HVA HD400
-
- HIVONEX
- HVA HD400
- TE 内部编号 1-2392563-2
- TE 内部产品描述 3POS,SOC INNER HSG,DIA 4MM,COD A,CVE
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 母端子护套
-
位数 : 2
-
可密封 : 否
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
文档
产品图纸
- PLUG INNER HOUSING HVA-HD400 MULTI CORE PLUG ENG_CD_2392563_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2392563-2_A2.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2392563-2_A2.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2392563-2_A2.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-2392563-2_A2.2d_dxf.zip 英文版本
数据表/目录页
- HIVONEX CONNECTORS & CHARGING SOLUTIONS ENG_CS_3-1773983-4_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-160337_A4.pdf 英文版本
- 产品规格 ENG_SS_108-160599_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器形状 : 圆形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 2
电气特征
-
工作电压 (VDC): 1000
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 土黄色
-
连接器和键控代码 : B
接触件特性
-
端子类型 : 插座
-
端子大小 : 4mm
-
接合插针直径 : 4 mm [ .157 in ]
-
端子额定电流（最大值） (A): 80
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 66 GF30
使用环境
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
-
工作温度（最大值） : 140 °C [ 284 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP6K9K
包装特性
-
封装数量 : 3200
-
封装方法 : Bag
其他
-
能够保证连接器位置 : 否
