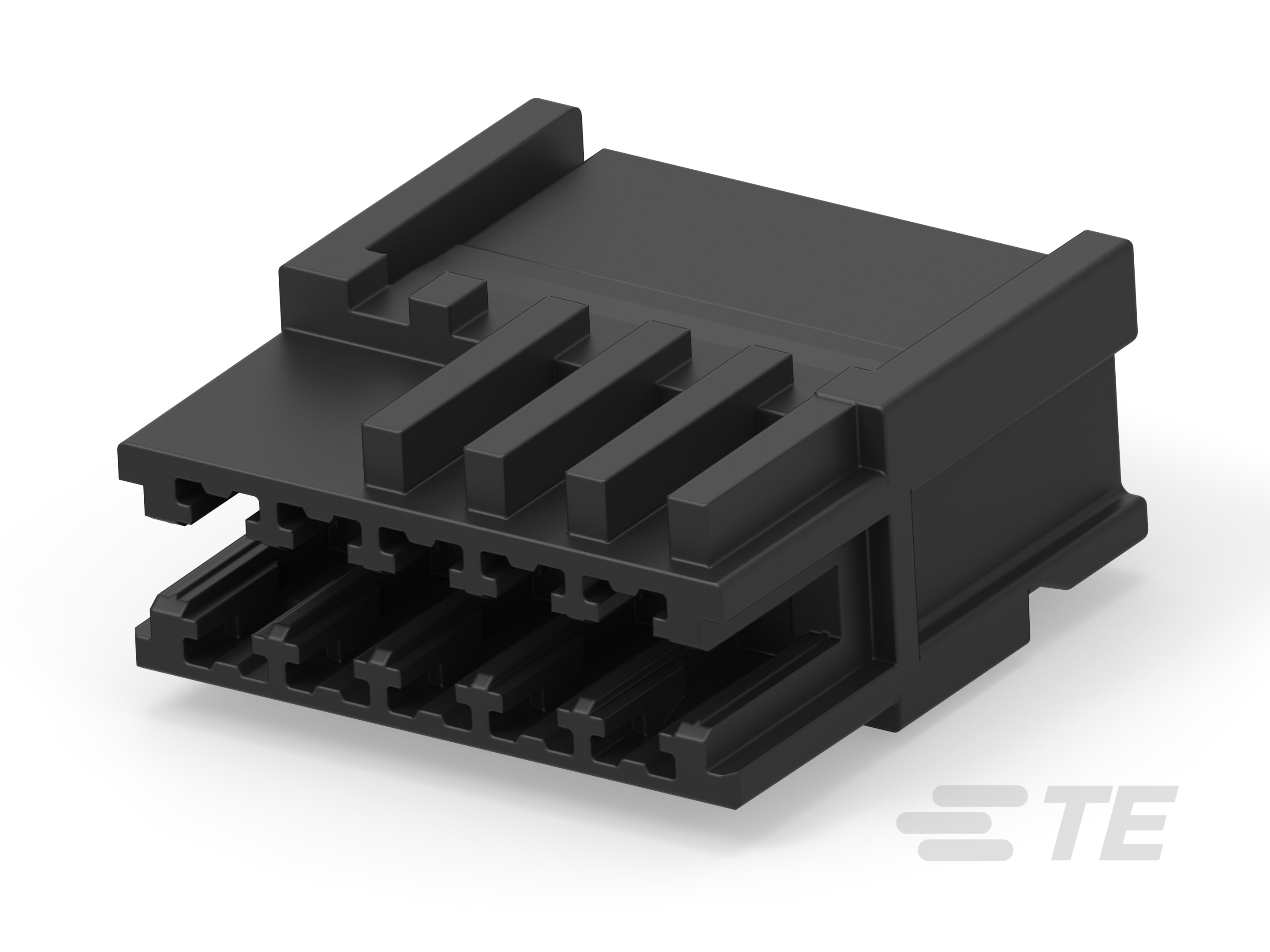

1-2391423-5
Wire-to-Board, 5 Position, 2.5 mm [.098 in] Centerline, Crimp, 1 Row, Black, PA 66 GF, Standard Timer, Standard Edge Connectors
1-2391423-5
Wire-to-Board, 5 Position, 2.5 mm [.098 in] Centerline, Crimp, 1 Row, Black, PA 66 GF, Standard Timer, Standard Edge Connectors
-
- RAST
- 标准定时器
- TE 内部编号 1-2391423-5
- TE 内部产品描述 5P RAST 2.5 STANDARD TIMER
-
连接器系统 : 线到板
-
位数 : 5
-
中心线（间距） : 2.5 mm [ .098 in ]
-
线缆端接方法 : 压接
-
行数 : 1
文档
产品图纸
- HSG, RAST 2.5 STD TIMER ENG_CD_2391423_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2391423-5_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2391423-5_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-2391423-5_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2391423-5_A.3d_igs.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-160192_A.pdf 英文版本
- 产品规格 ENG_SS_108-160359_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20160929_C1_B-8.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 线到板
-
连接器和壳体类型 : 母端
-
连接器和端子端接到 : 印刷电路板
结构特性
-
与线缆类型兼容 : 分离式导线
-
绝缘位移插槽数 : 5
-
卡进入方式 : 侧
-
位数 : 5
-
行数 : 1
-
连接器端子负载状态 : 满载
-
PCB 安装方向 : 边缘
电气特征
-
工作电压 (VAC): 50
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插座
-
端子基材 : 铜合金
-
壳体内的端子定位力 : 带有
-
端子额定电流（最大值） (A): 2
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
-
外壳材料 : PA 66 GF
尺寸
-
行间距 : 2.5 mm [ .098 in ]
使用环境
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : GWT 750°C（无火焰）
