1-2385013-8

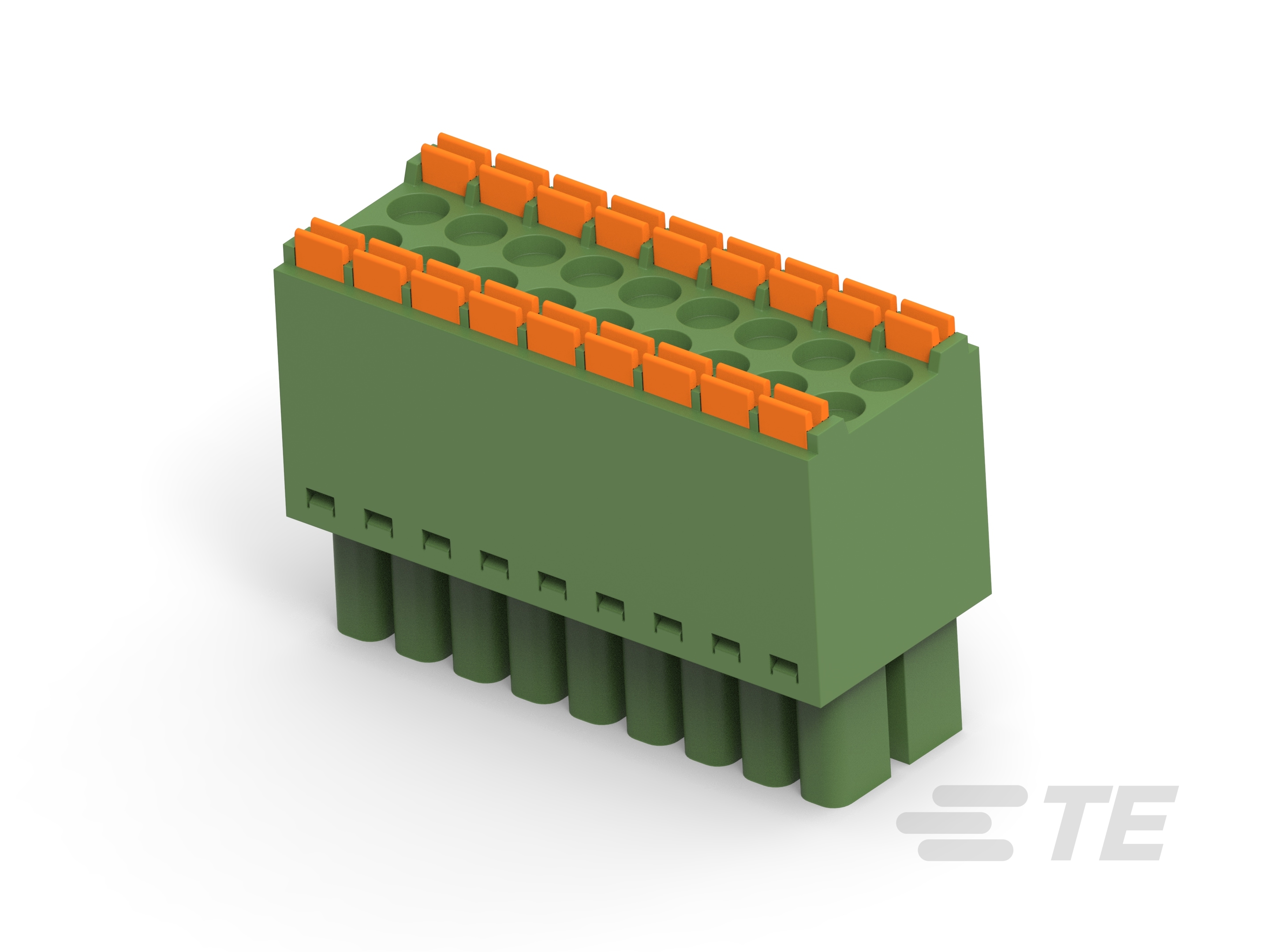

18 Position PCB Terminal Block, Plug, Wire-to-Board, 3.5 mm [.138 in] Centerline, 2 Row, 180° Wire Entry Angle, 16 – 24 AWG, .2 – 1.3 mm² Wire
1-2385013-8
18 Position PCB Terminal Block, Plug, Wire-to-Board, 3.5 mm [.138 in] Centerline, 2 Row, 180° Wire Entry Angle, 16 – 24 AWG, .2 – 1.3 mm² Wire
- TE 内部编号 1-2385013-8
- TE 内部产品描述 18 POS DR SPRING TB PLUG, PITCH 3.5
-
位数 : 18
-
接线端子连接器类型 : 插头
-
连接器系统 : 线到板
-
中心线（间距） : 3.5 mm [ .138 in ]
-
行数 : 2
文档
产品图纸
- TERMINAL BLOCK, DUAL ROW, SPRING PLUG PITCH 3.5mm ENG_CD_2385013_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2385013-8_1.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2385013-8_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2385013-8_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2385013-8_1.3d_stp.zip 英文版本
数据表/目录页
- Datasheet - Buchanan Push-In-Pcb-Connectors ENG_DS_buchanan-push-in-pcb-connectors-ds-en_2204.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-32242_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接线端子连接器类型 : 插头
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
堆叠配置 : 侧面可堆叠
-
位数 : 18
-
行数 : 2
-
电线进入角度 : 180°
-
电线进入位置 : 顶部
电气特征
-
工作电压 (VAC): 150
主体特性
-
主要产品颜色 : 绿色
-
产品方向 : 垂直
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 锡 (Sn)
-
端子额定电流（最大值） (A): 8
端接特性
-
线缆端接方法 : 推入式, 簧片端子
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 66
-
中心线（间距） : 3.5 mm [ .138 in ]
尺寸
-
线径 (AWG): 16 – 24
-
线径 (mm²): .2 – 1.3
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Box
