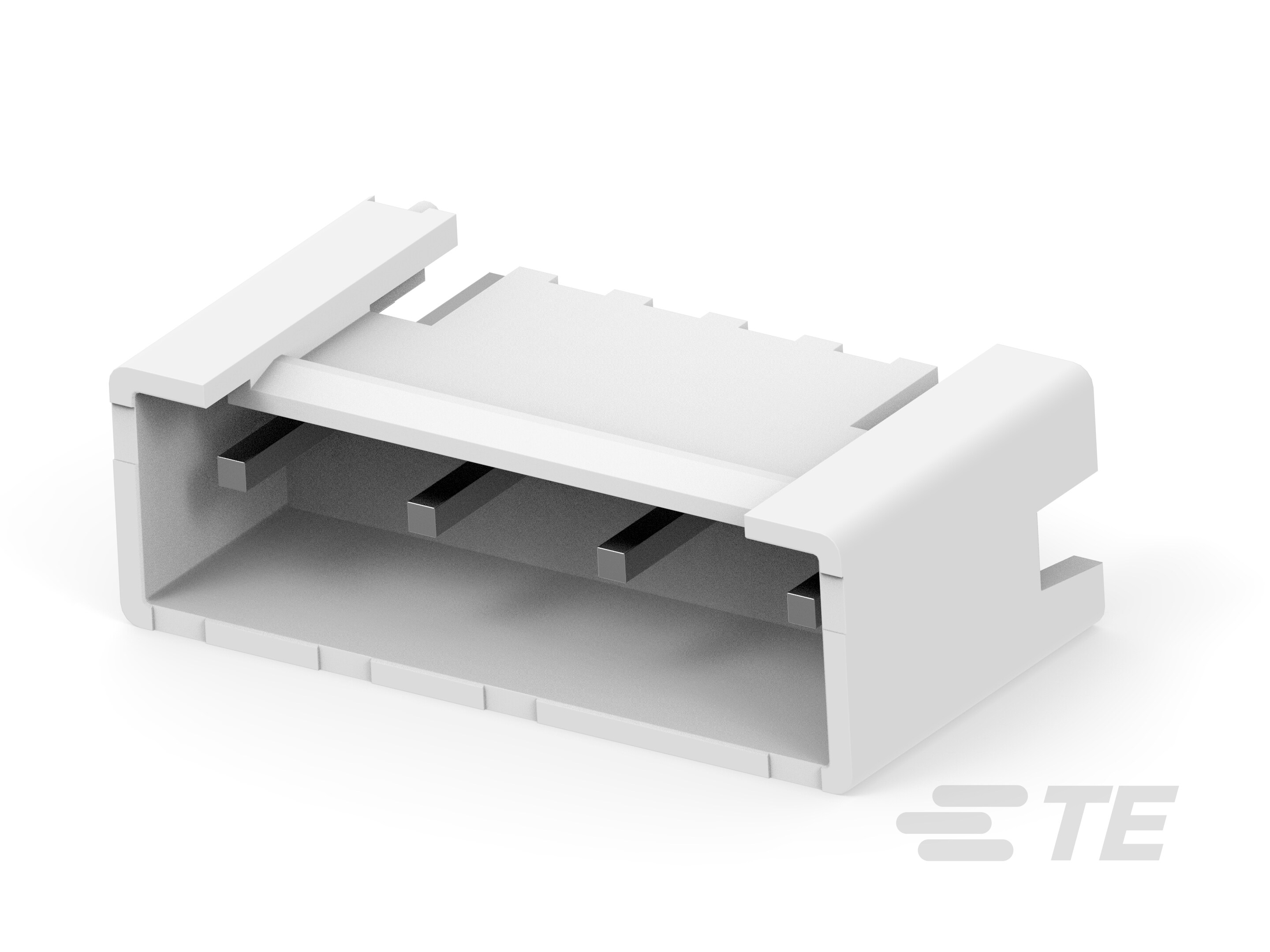

1-2375553-7
PCB Mount Header, Wire-to-Board, 4 Position, 3.96 mm [.156 in] Centerline, Power & Signal, Natural, Economy Power
1-2375553-7
PCB Mount Header, Wire-to-Board, 4 Position, 3.96 mm [.156 in] Centerline, Power & Signal, Natural, Economy Power
-
- 经济型电源
- TE 内部编号 1-2375553-7
- TE 内部产品描述 EP3.96 Potted header, boss,7p selective
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 线到板
-
位数 : 4
-
中心线（间距） : 3.96 mm [ .156 in ]
-
行数 : 1
文档
产品图纸
- HEADER ASSEMBLY, GWT, POTTING WITH BOSS, SELECTIVE, EP3.96 ENG_CD_2375553_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2375553-7_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2375553-7_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2375553-7_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2375553-7_A.3d_stp.zip 英文版本
数据表/目录页
- glow-wire-tes-ep-power-connectors-flyer-v2 ENG_DS_glow-wire-tes-ep-power-flyer_123.pdf 英文版本
- economy-power-flyer-jp JPN_DS_economy-power-flyer-jp_123.pdf 日语
产品规格
- 应用规格 ENG_SS_114-13265_E.pdf 英文版本
- 产品规格 ENG_SS_108-2297_D.pdf 英文版本
- 合格检测报告 ENG_SS_501-160719_A.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40046032_C1_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 护套配件
结构特性
-
位数 : 4
-
行数 : 1
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 12.3
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 3.96 mm [ .156 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
