1-2371113-1

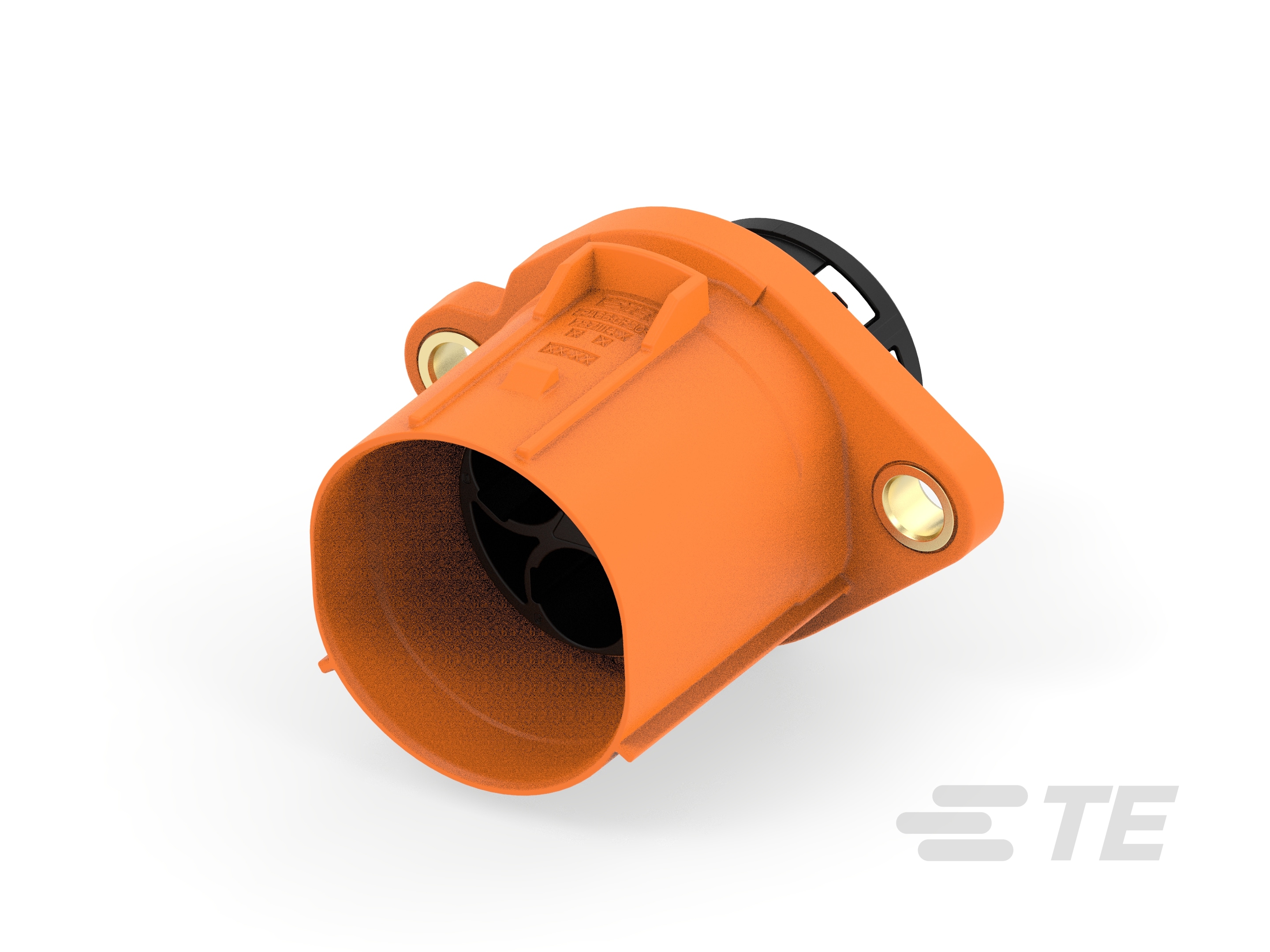

Housing for Male Terminals, Cable-to-Panel, 3 Position, Sealable, Orange, Power & Signal, Panel Mount, -104 – 284 °F [-40 – 140 °C], Key A

3POS,DIA 4MM,PIN HSG ASSY,SLD,COD A-1-2371113-1

1-2371113-1

Housing for Male Terminals, Cable-to-Panel, 3 Position, Sealable, Orange, Power & Signal, Panel Mount, -104 – 284 °F [-40 – 140 °C], Key A

  • TE 内部编号 1-2371113-1
  • TE 内部产品描述 3POS,DIA 4MM,PIN HSG ASSY,SLD,COD A

  • 连接器系统 : 线到面板, 线到面板

  • 位数 : 3

  • 连接器和壳体类型 : 公端子护套

  • 可密封 : 是

  • 接合插针直径 : 4 mm [ 1.57 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 圆形

  • 连接器系统 : 线到面板, 线到面板

  • 连接器和壳体类型 : 公端子护套

  • 可密封 : 是

  • 主要锁定特性 : 无尖刃主体

  • 混合型连接器 : 是

结构特性

  • 位数 : 3

电气特征

  • 工作电压 (VAC): 1000

  • 工作电压 (VDC): 1000

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 橙色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 插针

  • 端子大小 : 1.2mm, 4mm

  • 接合插针直径 : 4 mm [ 1.57 in ]

  • 端子额定电流（最大值） (A): 70

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 应力消除 : 带有

  • 连接器安装类型 : 面板安装

  • 端子位置保证 : 是

壳体特性

  • 外壳材料 : PA GF

使用环境

  • 工作温度（最大值） : 140 °C [ 284 °F ]

  • 工作温度范围 : -40 – 140 °C [ -104 – 284 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 保护等级 : IPX9K

其他

  • 能够保证连接器位置 : 是

  • 可维修 : 是
