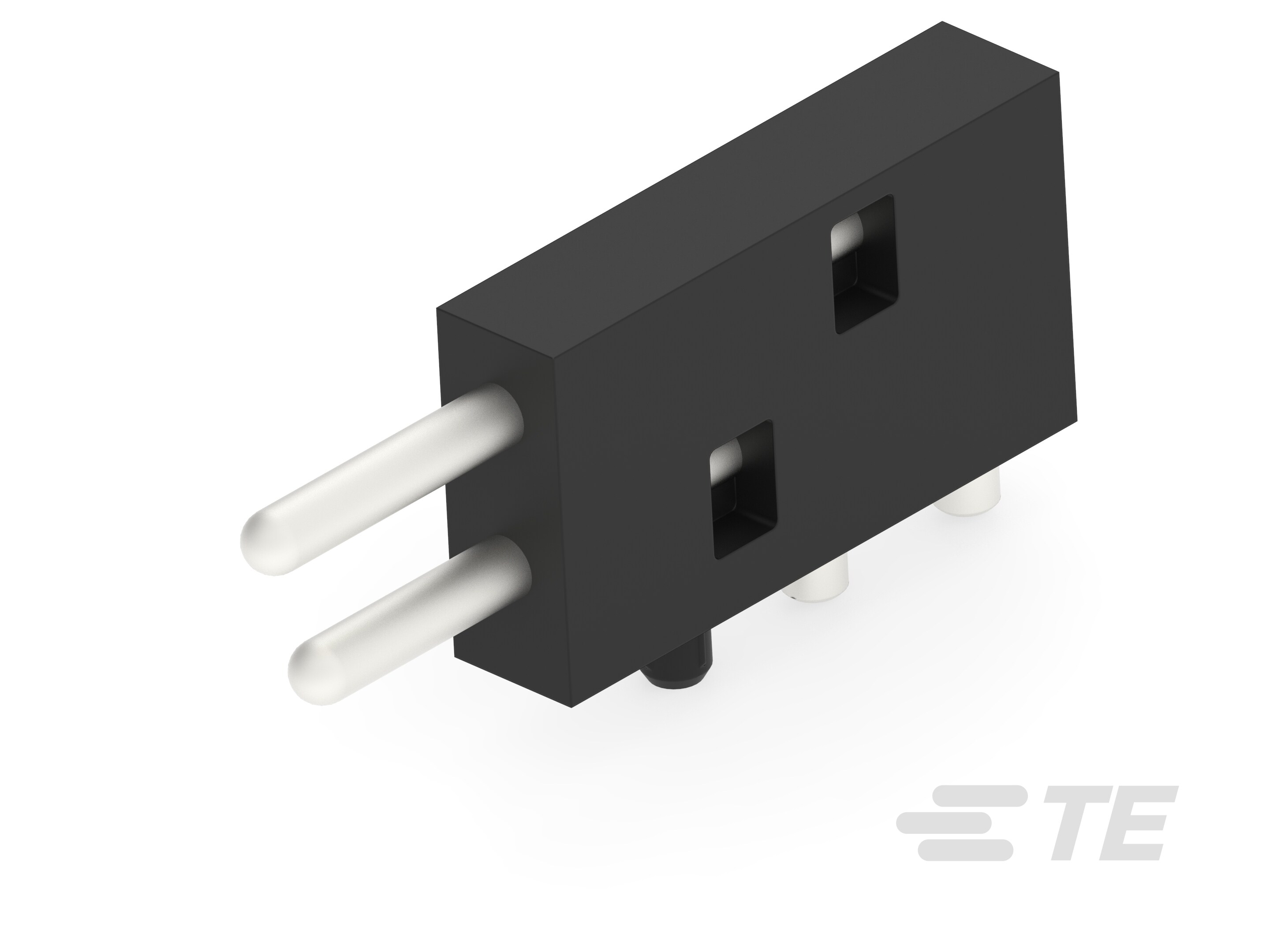

1-2367215-1
1 Position Backplane Power Connector, PCB Mount Header, Board-to-Board, Right Angle, Orthogonal, 6 mm [.236 in] Centerline, ICCON
1-2367215-1
1 Position Backplane Power Connector, PCB Mount Header, Board-to-Board, Right Angle, Orthogonal, 6 mm [.236 in] Centerline, ICCON
-
- ICCON
- TE 内部编号 1-2367215-1
- TE 内部产品描述 ICCON SLIM SIZE 2.4mm PIN
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 板对板
-
位数 : 1
-
PCB 安装方向 : 直角
-
背板架构 : 正交
文档
产品图纸
- PIN SIZE 2.4mm, PIN ICCON SLIM DUAL ENG_CD_1-2367215-1_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2367215-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2367215-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-2367215-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2367215-1_A.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-128112_A3.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_20071107_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 1
-
PCB 安装方向 : 直角
-
背板架构 : 正交
电气特征
-
工作电压 (VAC): 100
-
工作电压 (VDC): 100
接触件特性
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 35
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 6 mm [ .236 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
