1-2355091-6

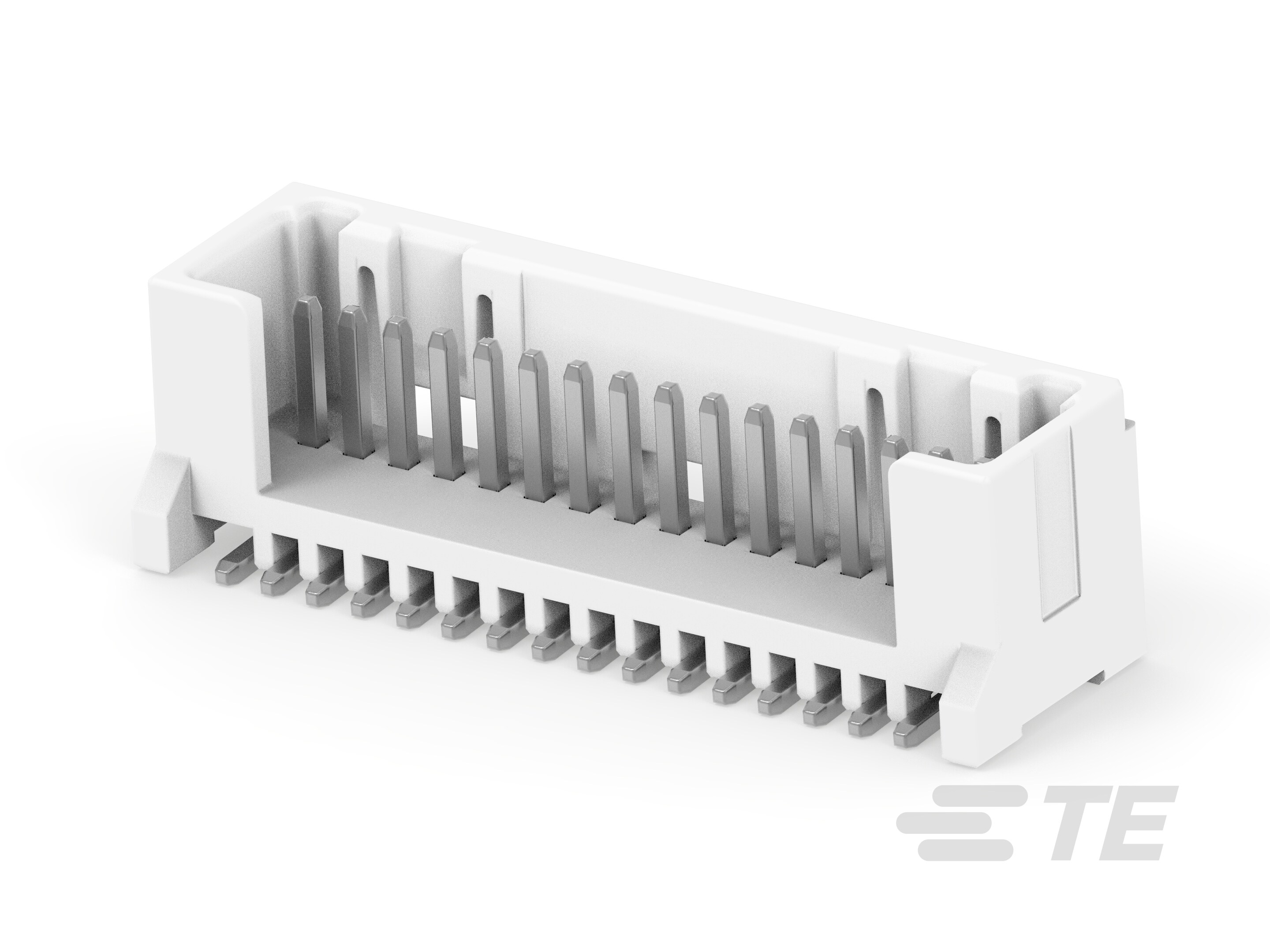

Connector Assembly, Plug, Wire-to-Board, 16 Position, 1.2 mm [.047 in] Centerline, 1 Row, Natural, Printed Circuit Board, Power & Signal, Board Mount

MICRO CT CONN SINGLE ROW HDR ASSY(V)16p-1-2355091-6

1-2355091-6

Connector Assembly, Plug, Wire-to-Board, 16 Position, 1.2 mm [.047 in] Centerline, 1 Row, Natural, Printed Circuit Board, Power & Signal, Board Mount

  • TE 内部编号 1-2355091-6
  • TE 内部产品描述 MICRO CT CONN SINGLE ROW HDR ASSY(V)16p

  • 连接器产品类型 : 连接器组件

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板

  • 位数 : 16

  • 中心线（间距） : 1.2 mm [ .047 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 16

  • 行数 : 1

电气特征

  • 介质耐压（最大值） (VAC): 250

  • 绝缘电阻 (MΩ): 100

  • 端接电阻 (mΩ): 20

  • 工作电压 (VDC): 50

  • 工作电压 (VAC): 50

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子类型 : 插针

  • PCB 端子端接区域电镀材料 : 预镀锡

  • 端子基材 : 黄铜

  • 端子布局 : 直插式

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • 壳体内的端子定位力 : 带有

  • 端子底板材料 : 镍

  • 端子额定电流（最大值） (A): 2

机械附件

  • PCB 安装对准类型 : 无

  • PCB 安装对准 : 不带

  • PCB 安装固定类型 : 焊接

  • 锁销之间腔数 : 无

  • 壳体内的端子定位器类型 : 压接

  • PCB 安装固定 : 不带

  • 接合固定类型 : 制动器闭锁

  • 应力消除 : 带有

  • 接合固定 : 带有

  • 连接器安装类型 : 板安装

壳体特性

  • 壳体入口配置 : 两端开口

  • 外壳材料 : PA 6T

  • 中心线（间距） : 1.2 mm [ .047 in ]

尺寸

  • 连接器长度 : 22.3 mm [ .877 in ]

  • 连接器高度 : 6.7 mm [ .263 in ]

  • PCB 厚度（建议） : 1.6 mm [ .062 in ]

  • 连接器宽度 : 6.85 mm [ .269 in ]

使用环境

  • 工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • UL 阻燃性等级 : UL 94V-0

  • RAST 版本 : 无

  • 与机构/标准产品兼容 : UL

包装特性

  • 封装方法 : 卷/箱
