1-2349825-8

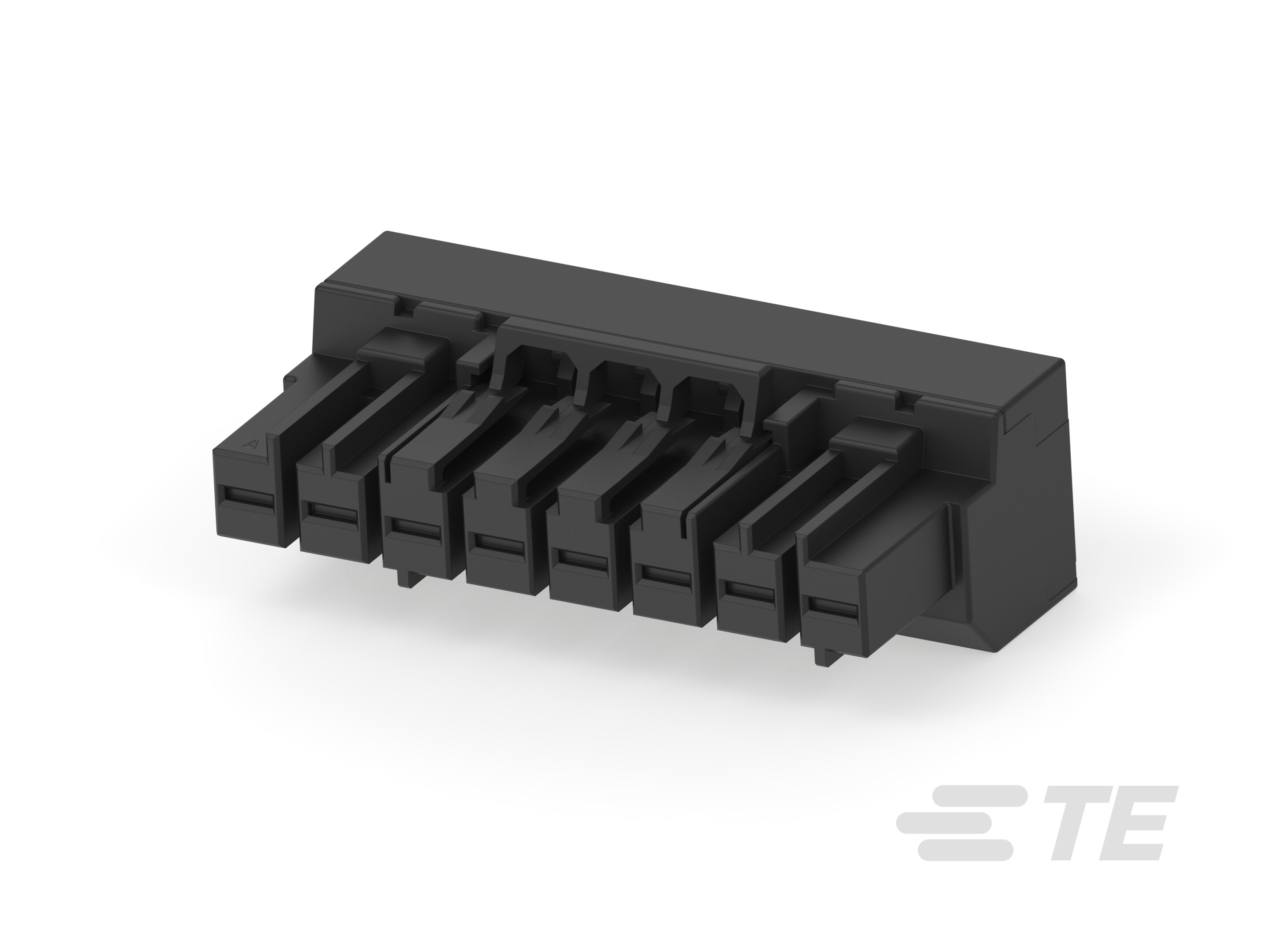

Connector Assembly, Receptacle, Wire-to-Board, 8 Position, 7.5 mm [.295 in] Centerline, Spring Clamp, 1 Row, Black, Wire & Cable, Dynamic 4000 Series
1-2349825-8
Connector Assembly, Receptacle, Wire-to-Board, 8 Position, 7.5 mm [.295 in] Centerline, Spring Clamp, 1 Row, Black, Wire & Cable, Dynamic 4000 Series
-
- Dynamic Series
- Dynamic 4000 系列
- TE 内部编号 1-2349825-8
- TE 内部产品描述 D4950 REC 8POSN 1ROW TRAY AU
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 8
-
中心线（间距） : 7.5 mm [ .295 in ]
文档
产品图纸
- RECEPTACLE ASSEMBLY, D4950, DYNAMIC ENG_CD_2349825_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2349825-8_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2349825-8_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2349825-8_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2349825-8_A.3d_stp.zip 英文版本
数据表/目录页
- DYNAMIC SPRING CLAMP SERIES ENG_DS_8-1773982-4_1912.pdf 英文版本
- DYNAMIC SPRING CLAMP SERIES JPN_DS_8-1773982-4_1912.pdf 日语
产品规格
- 产品规格 ENG_SS_108-140216_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-78746_A.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-78173_A.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 8
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 22
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 7.5 mm [ .295 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
