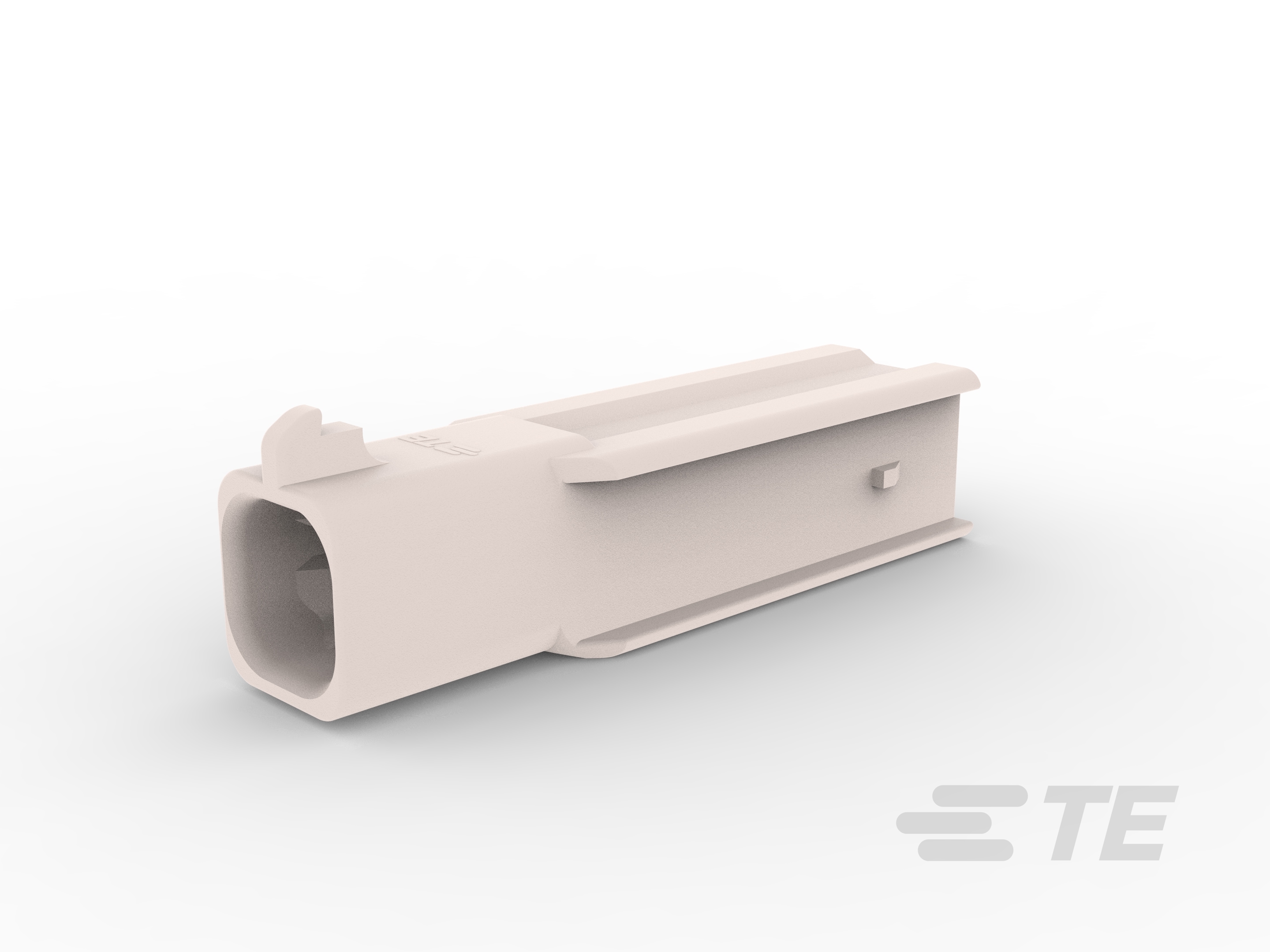

1-2345729-1
Housing, Cap, Wire-to-Wire, 1 Position, Sealable, Wire & Cable, UL 94V-0, Power Versa-Lock 5.0, Rectangular Power Connectors
1-2345729-1
Housing, Cap, Wire-to-Wire, 1 Position, Sealable, Wire & Cable, UL 94V-0, Power Versa-Lock 5.0, Rectangular Power Connectors
-
- Power Versa-Lock
- Power Versa-Lock 5.0
- TE 内部编号 1-2345729-1
- TE 内部产品描述 Power Versa-Lock FH CAP, 1X1 KEY A
-
矩形电源连接器类型 : 护套
-
连接器和壳体类型 : 母端, 母端
-
连接器系统 : 线到线
-
位数 : 1
-
可密封 : 是
文档
产品图纸
- CAP HOUSING, FREE HANGING, POWER VERSA-LOCK ENG_CD_2345729_A1.pdf 英文版本
- PRESEALED CAP HOUSING, FREE HANGING, POWER VERSA-LOCK ENG_CD_2391574_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2345729-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2345729-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2345729-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2345729-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-143082_B1.pdf 英文版本
- 工程报告 ENG_SS_502-139208_C.pdf 英文版本
- 产品规格 ENG_SS_108-143081_A1.pdf 英文版本
- 合格检测报告 ENG_SS_501-139215_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-143099_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器密封件和插头类型 : 接口密封, 接口密封
-
矩形电源连接器类型 : 护套
-
连接器和壳体类型 : 母端, 母端
-
连接器系统 : 线到线
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
列数 : 1
-
位数 : 1
-
电源位置数量 : 1
-
行数 : 1
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
主体特性
-
连接器和键控代码 : A
-
出线角度 : 180°
接触件特性
-
端子布局 : 直插式
-
壳体内的端子定位力 : 不带
-
端子类型 : 公端
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性 : 不带
壳体特性
-
壳体颜色 : 土黄色
-
外壳材料 : PBT GF
使用环境
-
工作温度范围 : -30 – 140 °C [ -22 – 284 °F ]
操作/应用
-
电路应用 : 电源
识别标记
-
电路识别特性 : 带有
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装方法 : Carton
