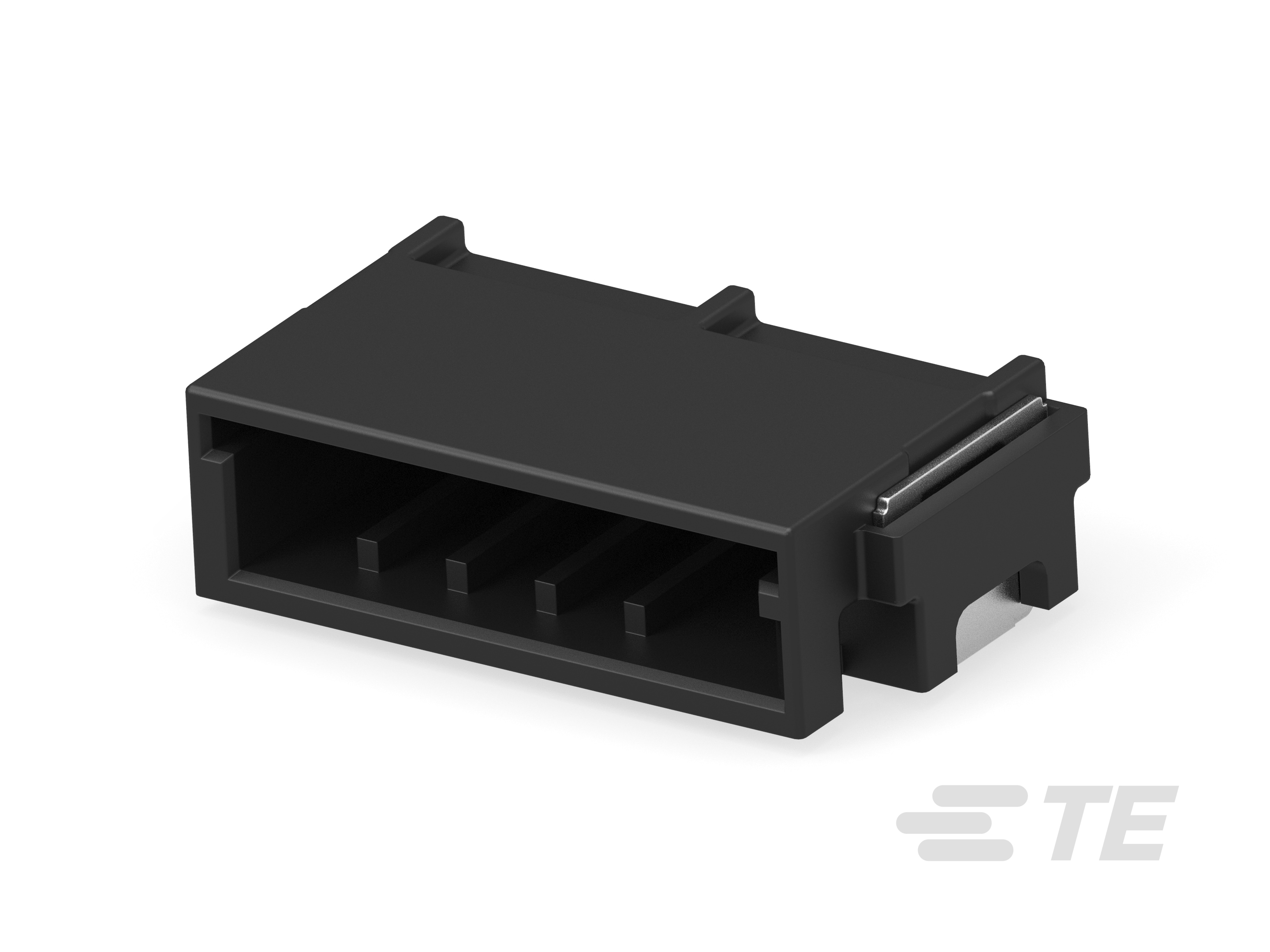

1-2339210-0

Vertical, Wire-to-Board, 10 Position, 1 Rows, 1.27mm [.05in] Centerline, Tin (Sn), Printed Circuit Board, 5A Contact Current Rating (Max), Nano MQS

10POS,TAB0.5X0.4,HDR ASSY,90 DEG,COD A-1-2339210-0

1-2339210-0

Vertical, Wire-to-Board, 10 Position, 1 Rows, 1.27mm [.05in] Centerline, Tin (Sn), Printed Circuit Board, 5A Contact Current Rating (Max), Nano MQS

    • NanoMQS
    • Nano MQS

  • PCB 安装方向 : 垂直

  • 端子额定电流（最大值） (A): 5

  • PCB 端接方法 : 表面贴装

  • 可密封 : 否

  • 中心线（间距） : 1.27 mm [ .05 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 接头类型 : 全部带罩

  • 混合板端连接器 : 否

  • 连接器产品类型 : 连接器组件

  • 可密封 : 否

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 节数 : 1

  • 信号位置数量 : 10

  • PCB 安装方向 : 垂直

  • 位数 : 10

  • 行数 : 1

电气特征

  • 额定电压（最大值） (VDC): 12

  • 工作电压 (VDC): 12

主体特性

  • 连接器和键控代码 : A

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 公端

  • 对接公端厚度 : .4 mm [ .015 in ]

  • 对接公端宽度 : .5 mm [ .019 in ]

  • 端子额定电流（最大值） (A): 5

  • 端子接触部电镀材料 : 锡 (Sn)

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 1.27 mm [ .05 in ]

尺寸

  • 连接器长度 : 11 mm [ .43 in ]

  • 连接器宽度 : 19.68 mm [ .77 in ]

使用环境

  • 工作温度（最大值） : 130 °C [ 266 °F ]

  • 工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

操作/应用

  • 屏蔽 : 否

  • 焊接工艺 : 支持回流焊

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94HB

包装特性

  • 封装方法 : Reel

  • 封装数量 : 620

其他

  • 接口编号 : 208-18038
