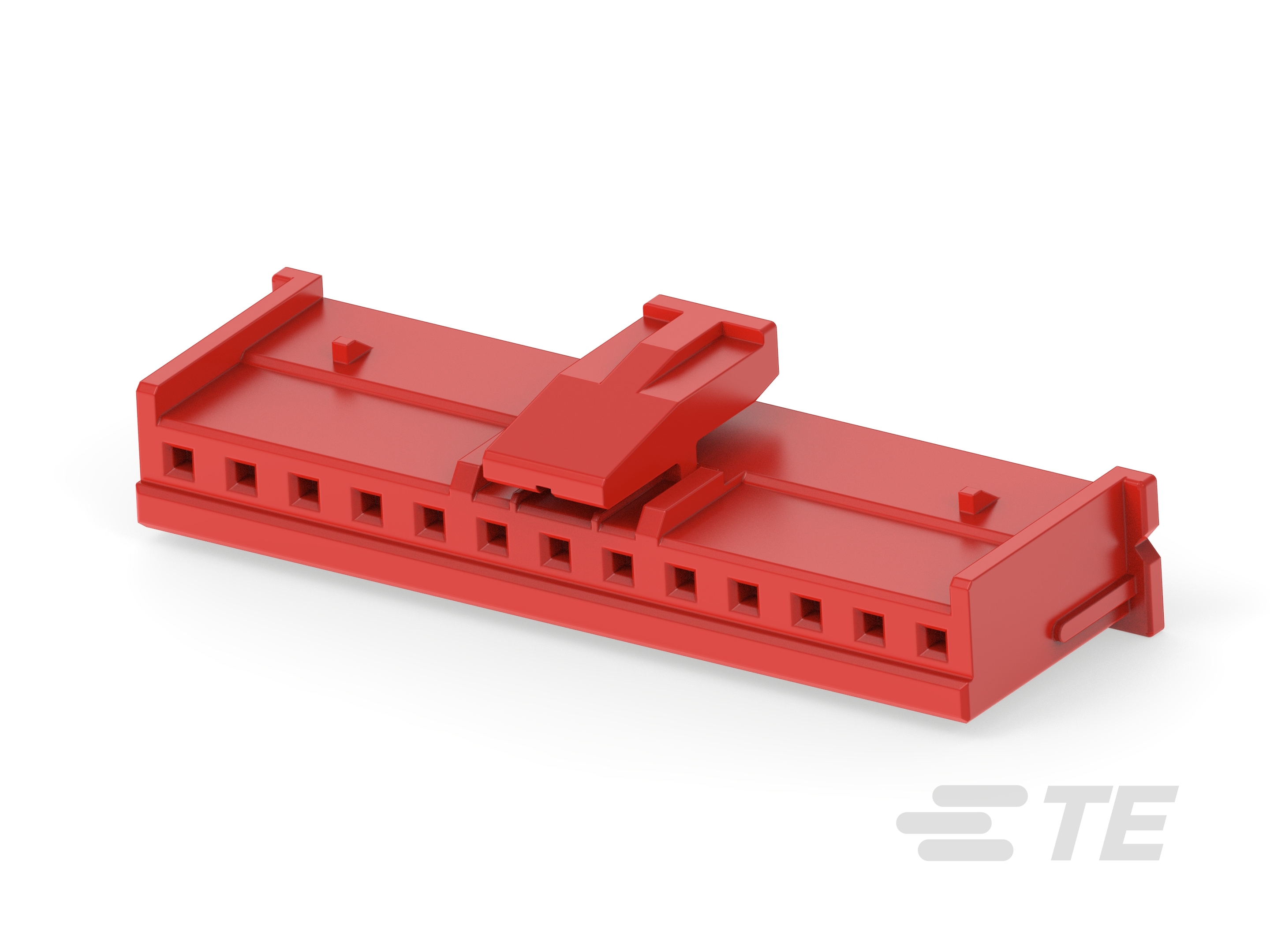

1-2338183-3
13 Position, Receptacle, Housing, Crimp, Wire-to-Board, 2.5 mm [.098 in] Centerline, 1 Row, Wire & Cable, Power & Signal, Economy Power 2.5
1-2338183-3
13 Position, Receptacle, Housing, Crimp, Wire-to-Board, 2.5 mm [.098 in] Centerline, 1 Row, Wire & Cable, Power & Signal, Economy Power 2.5
-
- 经济型电源 2.5
- TE 内部编号 1-2338183-3
- TE 内部产品描述 EP 2.5 HOUSING 13P, RED, UL version
-
连接器产品类型 : 外壳
-
接合固定类型 : 锁闩
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 13
文档
产品图纸
- ECONOMY POWER 2.5 TPA HOUSING COLORED, UL VERSION ENG_CD_2338183_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2338183-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2338183-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2338183-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2338183-3_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13315_L.pdf 英文版本
- 产品规格 ENG_SS_108-2418_J.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40046288_C1_B.pdf 英文版本
- UL 报告 ENG_AAD_UL_E28476_20111215_N.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 13
-
行数 : 1
主体特性
-
主要产品颜色 : 红色
接触件特性
-
端子额定电流（最大值） (A): 4.2
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定类型 : 锁闩
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
