1-2332664-2

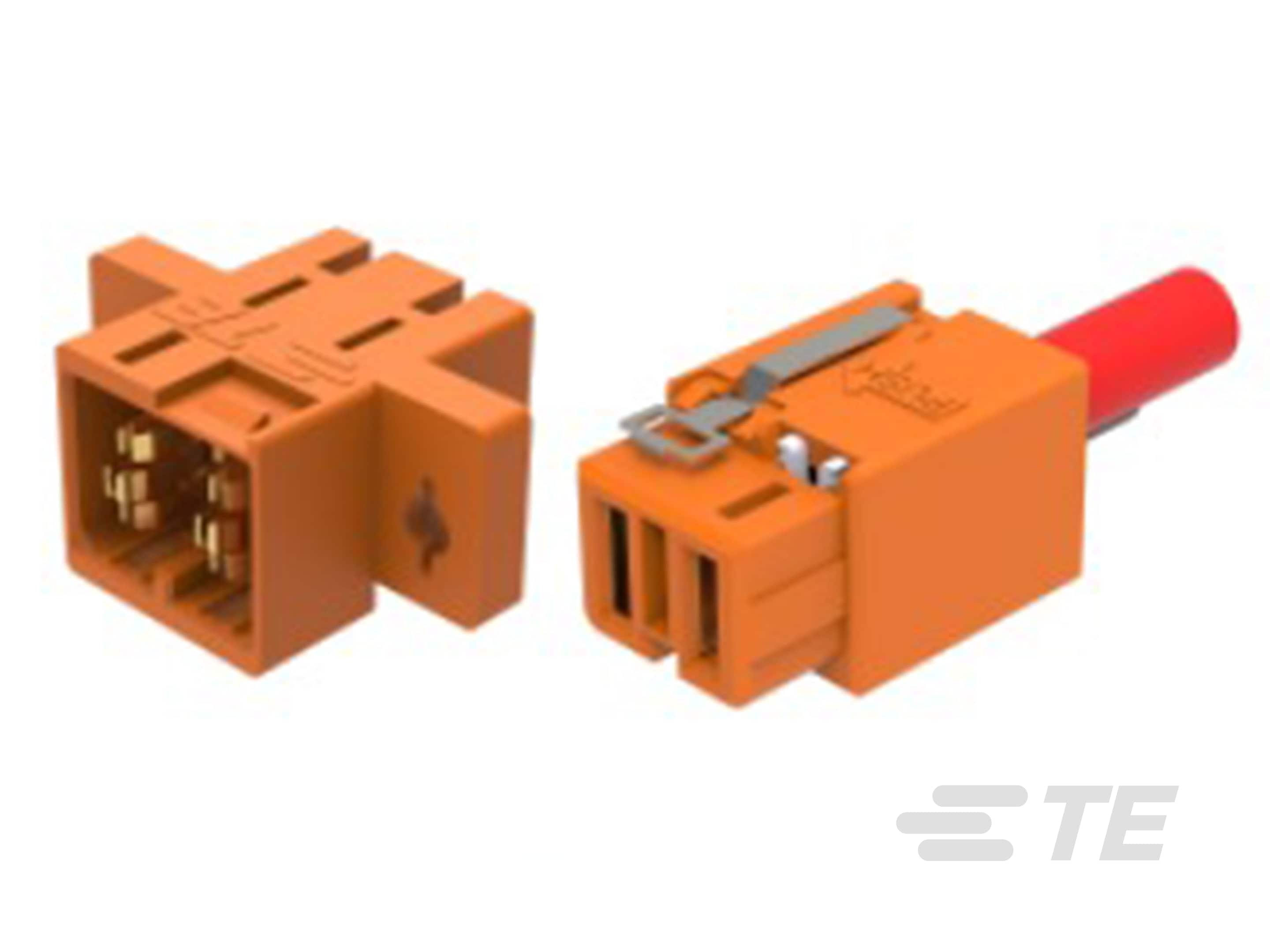

PCB Mount Plug & Receptacle Kit, Right Angle, Wire-to-Board / Wire-to-Panel, 2 Position, 8 mm [.315 in] Centerline, Fully Shrouded, UMP Connector

UMP,CONNKIT,POWER,PCB,PANEL,2POSN,8AWG-1-2332664-2

1-2332664-2

PCB Mount Plug & Receptacle Kit, Right Angle, Wire-to-Board / Wire-to-Panel, 2 Position, 8 mm [.315 in] Centerline, Fully Shrouded, UMP Connector

    • UMP 连接器
  • TE 内部编号 1-2332664-2
  • TE 内部产品描述 UMP,CONNKIT,POWER,PCB,PANEL,2POSN,8AWG

  • PCB 连接器类型 : PCB 安装插头和插座套件

  • PCB 安装方向 : 直角

  • 连接器系统 : 线到板, 线到面板

  • 位数 : 2

  • 中心线（间距） : 8 mm [ .315 in ]

查看所有特性
更多 更少

文档

产品图纸

  • UMP, PLUG AND RECEPTACLE, CONNECTOR KIT/ASSY, WIRE TO PCB WITH PIGTAILS ENG_CD_2332664_B.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

Product And Material Test Reports

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合板端连接器 : 否

  • PCB 连接器类型 : PCB 安装插头和插座套件

  • 连接器系统 : 线到板, 线到面板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • 连接器端子负载状态 : 满载

  • 电源位置数量 : 2

  • 键控 + 极化位置 : A

  • 装载位置数量 : 2

  • PCB 安装方向 : 直角

  • 位数 : 2

电气特征

  • 工作电压 (VDC): 300

  • 工作电压 (VAC): 300

主体特性

  • PCB 保持特性电镀材料 : 锡

  • PCB 保持特性材料 : 铜合金

  • 主要产品颜色 : 橙色

接触件特性

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 铜合金

  • 端子接合区域电镀材料厚度 : 1.27 – 2.54 µm [ 50 – 100 µin ]

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 金 (Au)

  • 端子类型 : 刀鞘天线, 母端

  • 端子额定电流（最大值） (A): 35

端接特性

  • 端接柱体和尾部长度 : 3.43 mm [ .135 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 压紧

  • 接合对准类型 : 极化, 键控

  • 接合固定 : 带有

  • 面板安装特性类型 : 2 孔凸缘

  • 接合固定类型 : 锁扣凸块

  • 面板安装特性 : 带有

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 面板安装和板载

  • 接合对准 : 带有

壳体特性

  • 外壳材料 : 热塑性 GF

  • 接合入口位置 : 侧

  • 中心线（间距） : 8 mm [ .315 in ]

尺寸

  • 连接器长度 : 33.9 mm [ 1.335 in ]

  • 连接器高度 : 16.26 mm [ .64 in ]

  • PCB 厚度（建议） : 1.4 – 2.62 mm [ .055 – .103 in ]

  • 连接器宽度 : 23.62 mm [ .93 in ]

使用环境

  • 工作温度（最大值） : 150 °C [ 302 °F ]

  • 工组温度范围 : -20 – 150 °C [ -4 – 302 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 灼热丝额定值 : GWT 750°C（无火焰）

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 托盘/盒
