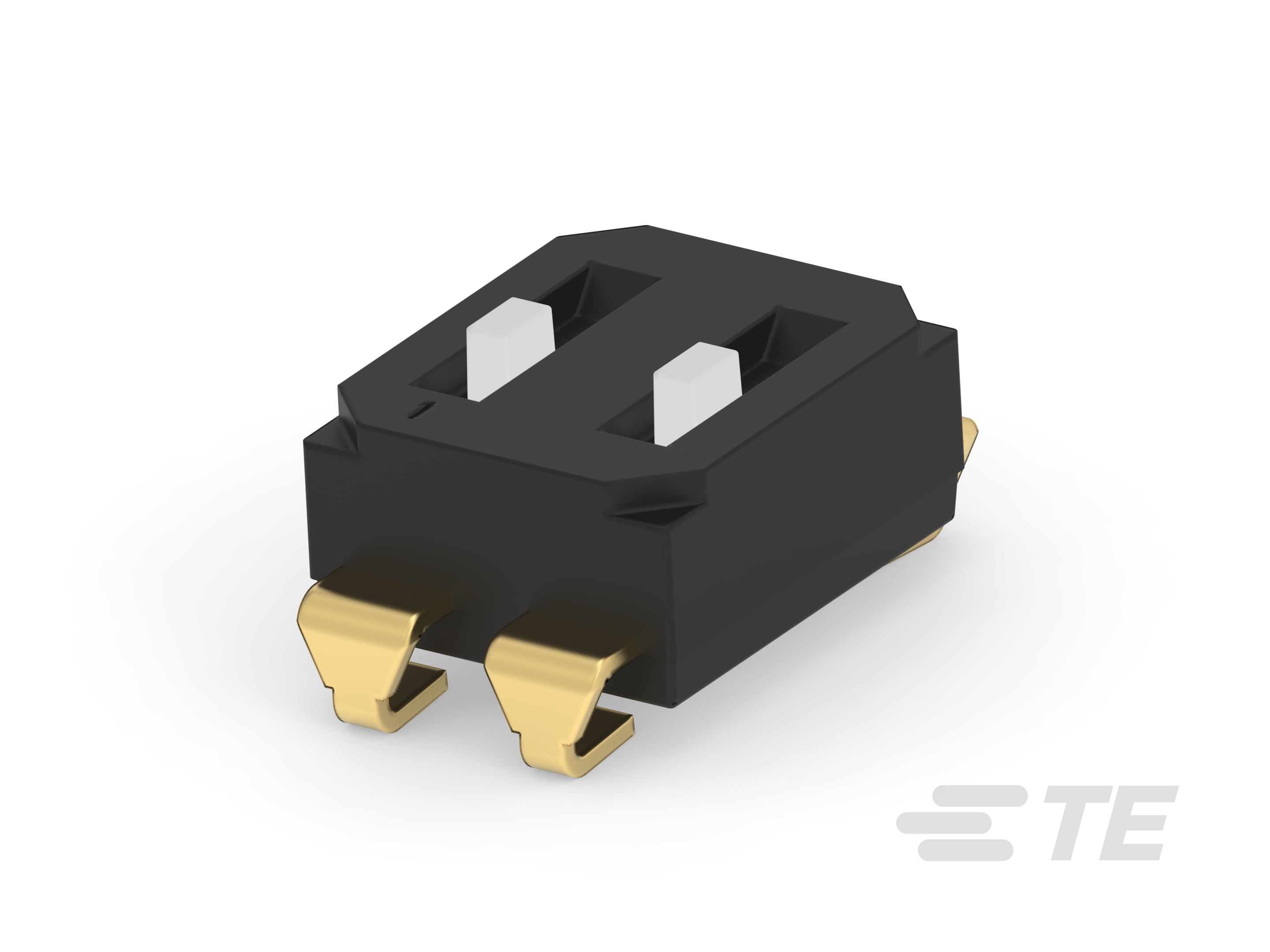

EDS02SNNNTU04Q
DIP Switch, Gold Flash Contact Plating, Black, High Temperature Nylon, 2 Switch, -20 – 85 °C [-4 – 185 °F], Slide Actuator, ALCOSWITCH DIP EDS
EDS02SNNNTU04Q
DIP Switch, Gold Flash Contact Plating, Black, High Temperature Nylon, 2 Switch, -20 – 85 °C [-4 – 185 °F], Slide Actuator, ALCOSWITCH DIP EDS
-
- ALCOSWITCH
- Alcoswitch DIP EDS
- TE 内部编号 1-2319847-2
- TE 内部产品描述 END STACK DIP 2P J RAISED TUBE
-
开关端子电镀材料 : 镀金
-
外壳颜色 : 黑色
-
外壳材料 : 高温尼龙
-
密封装置 : 否
-
开关数量 : 2
文档
产品图纸
- END STACKABLE DIP SWITCHES RAISED ACTUATOR ENG_CD_2319847_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2319847-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2319847-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2319847-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2319847-2_A.3d_stp.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
密封装置 : 否
-
DIP 和 SIP 开关类型 : DIP
-
致动器种类 : 滑动致动器
结构特性
-
位数 : 2
-
开关数量 : 2
-
配置（极掷） : 单极 - 单掷
电气特征
-
触点额定电流 (A): .025
-
工作电压 (VDC): 24
主体特性
-
产品方向 : 垂直
-
致动器颜色 : 白色
-
密封方法 : 密封条
-
外壳颜色 : 黑色
-
外壳材料 : 高温尼龙
接触件特性
-
PCB 端子端接区域电镀材料 : 镀金
-
端子底板材料 : 镍
-
开关端子电镀材料 : 镀金
-
端子基材 : 铜合金
端接特性
-
PCB 端接方法 : 表面贴装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
产品高度 : 3.85 mm [ .152 in ]
-
产品长度 : 4.98 mm [ .196 in ]
使用环境
-
工组温度范围 : -20 – 85 °C [ -4 – 185 °F ]
包装特性
-
封装数量 : 95
-
封装方法 : Tube
