2MM-RCD-D08-BX

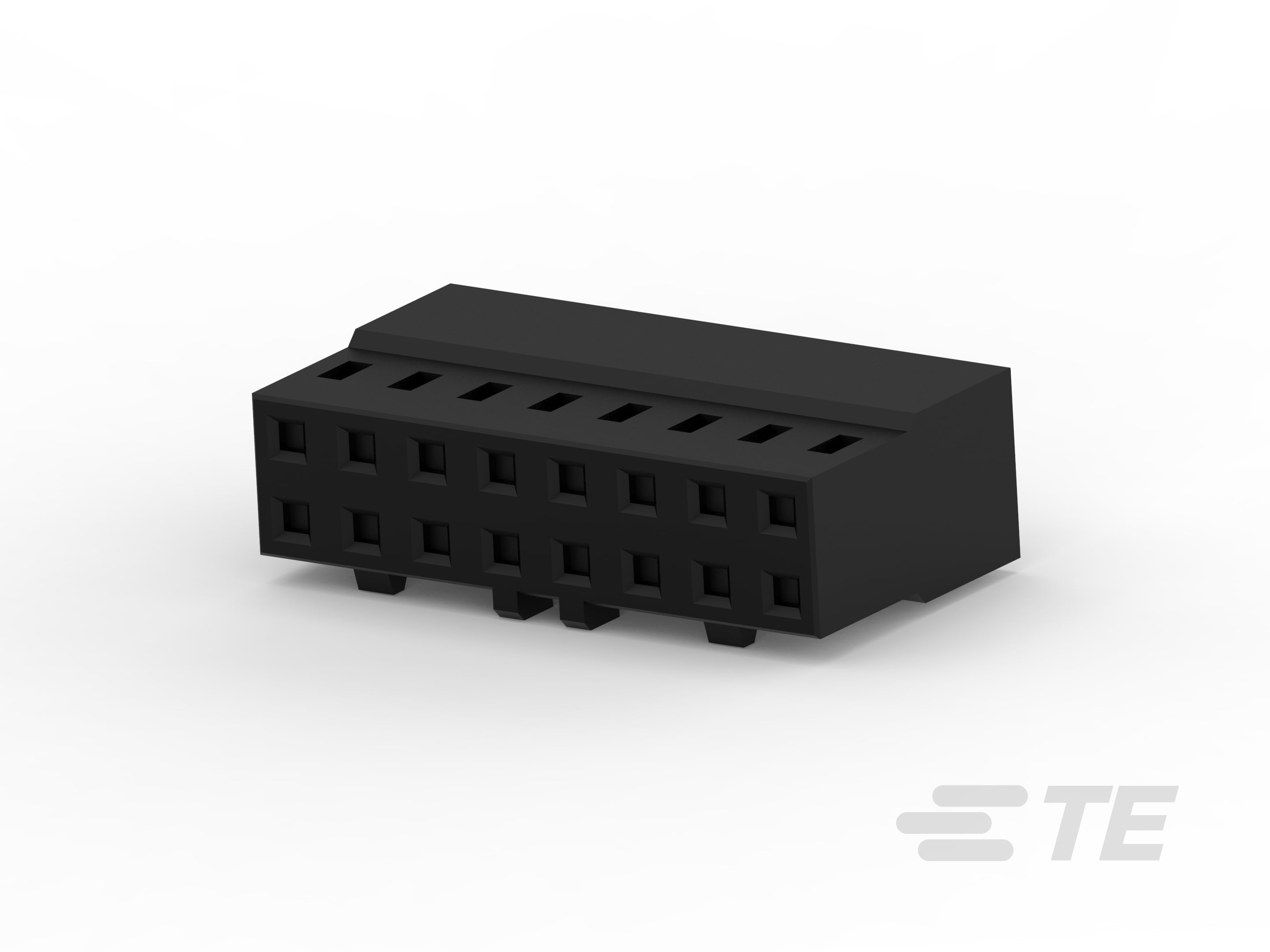

Housing, Receptacle, Wire-to-Board, 16 Position, 2 mm [.079 in] Centerline, Crimp Snap-In, 2 Row, Black, Wire & Cable, Signal, AMPMODU 2 mm

16P,2MM,REC,HSG,DR,CRIMP,LCK RAMP,BOX-1-2316109-6

2MM-RCD-D08-BX

Housing, Receptacle, Wire-to-Board, 16 Position, 2 mm [.079 in] Centerline, Crimp Snap-In, 2 Row, Black, Wire & Cable, Signal, AMPMODU 2 mm

    • AMPMODU
    • AMPMODU 2 mm
  • TE 内部编号 1-2316109-6
  • TE 内部产品描述 16P,2MM,REC,HSG,DR,CRIMP,LCK RAMP,BOX

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到板

  • 位数 : 16

  • 中心线（间距） : 2 mm [ .079 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 16

  • 行数 : 2

电气特征

  • 工作电压 (V): 125

  • 绝缘电阻 (MΩ): 1000

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 壳体内的端子定位力 : 带有

  • 端子额定电流（最大值） (A): 2

端接特性

  • 线缆端接方法 : 压接扣入式

机械附件

  • PCB 安装对准 : 不带

  • 接合固定类型 : 锁定斜坡

  • 面板安装特性 : 不带

  • 壳体内的端子定位器类型 : 锁定枪

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : LCP

  • 中心线（间距） : 2 mm [ .079 in ]

尺寸

  • 线径 (AWG): 24 – 30

  • 行间距 : 2 mm [ .079 in ]

使用环境

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • UL 阻燃性等级 : UL 94V-0

  • 与机构/标准产品兼容 : UL

包装特性

  • 封装方法 : Tube
