1-2314103-1
Circular Connector Receptacle, 0 Position, Wire & Cable, Cable Mount (Free-Hanging), 0 Power Positions, 0 Signal Positions, Socket, M12 Rail PG Clamp
1-2314103-1
Circular Connector Receptacle, 0 Position, Wire & Cable, Cable Mount (Free-Hanging), 0 Power Positions, 0 Signal Positions, Socket, M12 Rail PG Clamp
-
- M12 轨道 PG 夹具
- TE 内部编号 1-2314103-1

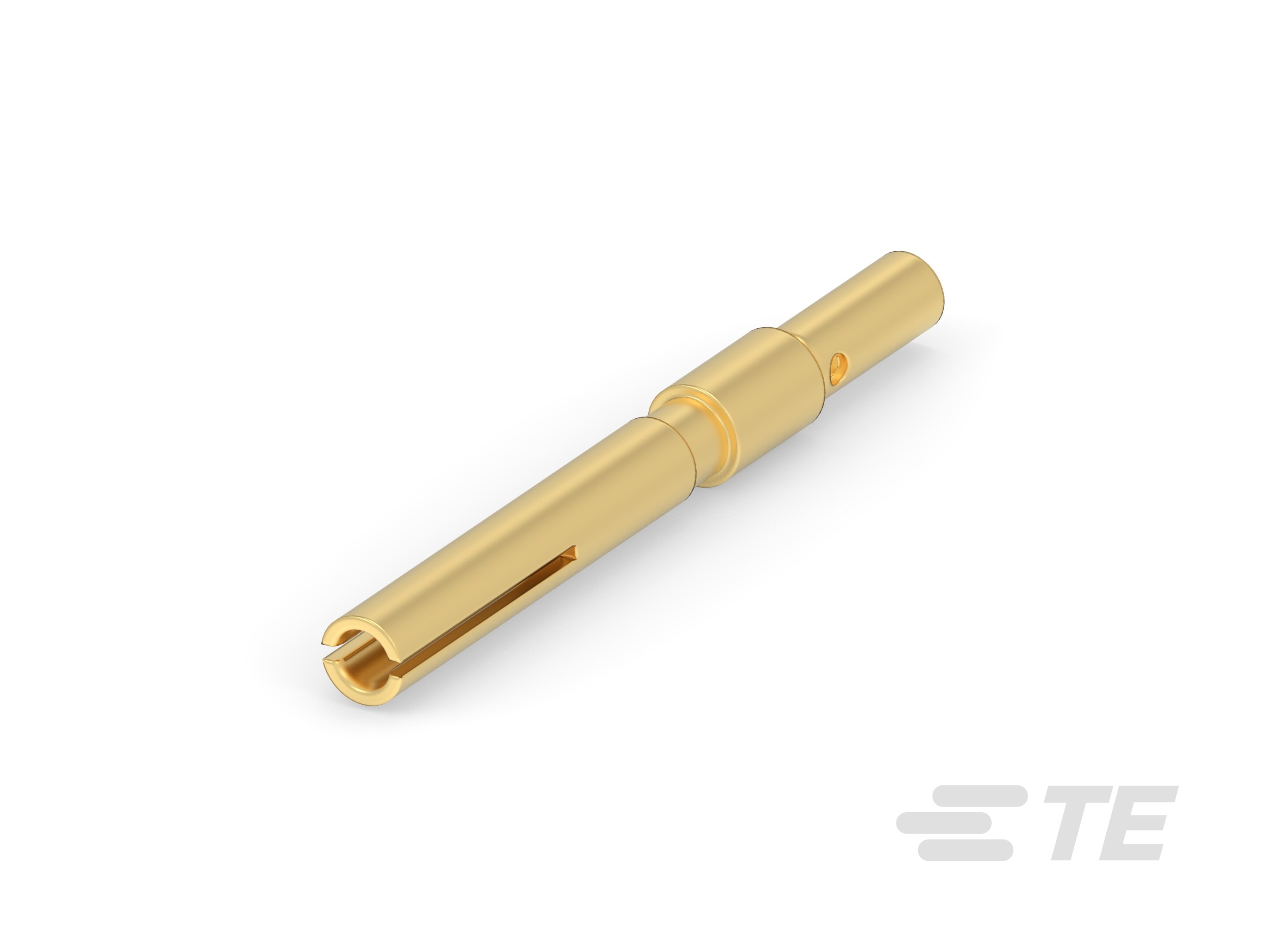

- TE 内部产品描述 M12 CRIMP CONTACT SOCKET 1MM AU 0.8AWG20
- 所有 M12 Crimp Contact For D and A5 (4)
-
连接器安装类型 : 电缆安装（自由悬挂）
-
位数 : 0
-
连接器和端子端接到 : 电线和电缆
-
电源位置数量 : 0
-
信号位置数量 : 0
文档
产品图纸
- M12 CRIMP CONTACT SOCKET 1mm Au 0.8 MICRON AWG20/AWG22 ENG_CD_2314103_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2314103-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2314103-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2314103-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2314103-1_A.3d_stp.zip 英文版本
数据表/目录页
- Rail D-Sub Backshells Flyer ENG_DS_1-1773876-6__Rail_D-Sub_Shells_Flyer_0318.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-156002_A.pdf 英文版本
- 产品规格 ENG_SS_108-156001_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
组件类型 : 电连接器
-
连接器产品类型 : 连接器组件
-
装配要求 : 未装配套件
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 母端
结构特性
-
位数 : 0
-
电源位置数量 : 0
-
信号位置数量 : 0
电气特征
-
工作电压 (VDC): 50
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
圆形连接器端子类型 : 插座
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
使用环境
-
IP 防尘密封等级 : 6
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
耐用性等级 (Cycles): 250
行业标准
-
与已批准的标准产品兼容 : IEC
包装特性
-
封装数量 : 1
