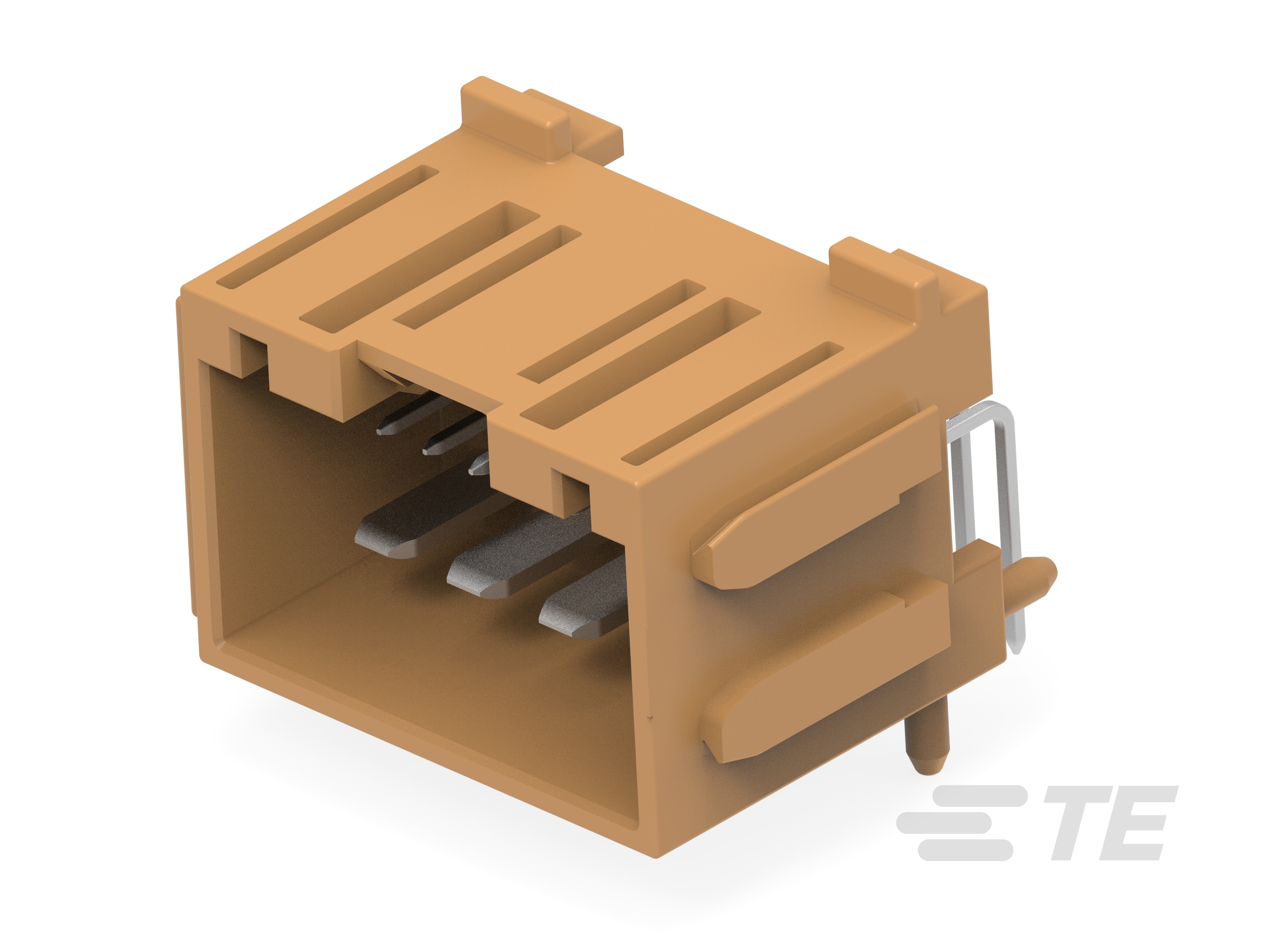

1-2311788-2
Horizontal, Wire-to-Board, 12 Position, 2 Rows, 2.5mm / 5mm [.098in / .197in] Centerline, Tin (Sn), Printed Circuit Board, Power & Signal, Brown
1-2311788-2
Horizontal, Wire-to-Board, 12 Position, 2 Rows, 2.5mm / 5mm [.098in / .197in] Centerline, Tin (Sn), Printed Circuit Board, Power & Signal, Brown
- TE 内部编号 1-2311788-2
- TE 内部产品描述 12POS,HYBRID,HDR ASSY,90DEG,SLDR
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : 电源和信号
文档
产品图纸
- 4 WAY POWER/10 WAY/12 WAY HYBRID HEADER ENG_CD_2311788_A9.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2311788-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2311788-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2311788-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2311788-2_A.3d_stp.zip 英文版本
产品规格
- TecMCP 2.8 SERIES HEADER ENG_SS_108-101599_A2.pdf 英文版本
- 应用规格 ENG_SS_114-101065_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
主体特性
-
主要产品颜色 : 褐色
接触件特性
-
对接公端宽度 (mm): .63, 2.8
-
对接公端宽度 (in): .025, .11
-
对接公端厚度 (mm): .63, .8
-
对接公端厚度 (in): .025, .03
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
焊接工艺 : 支持回流焊
-
电路应用 : 电源和信号
