1-2307198-3

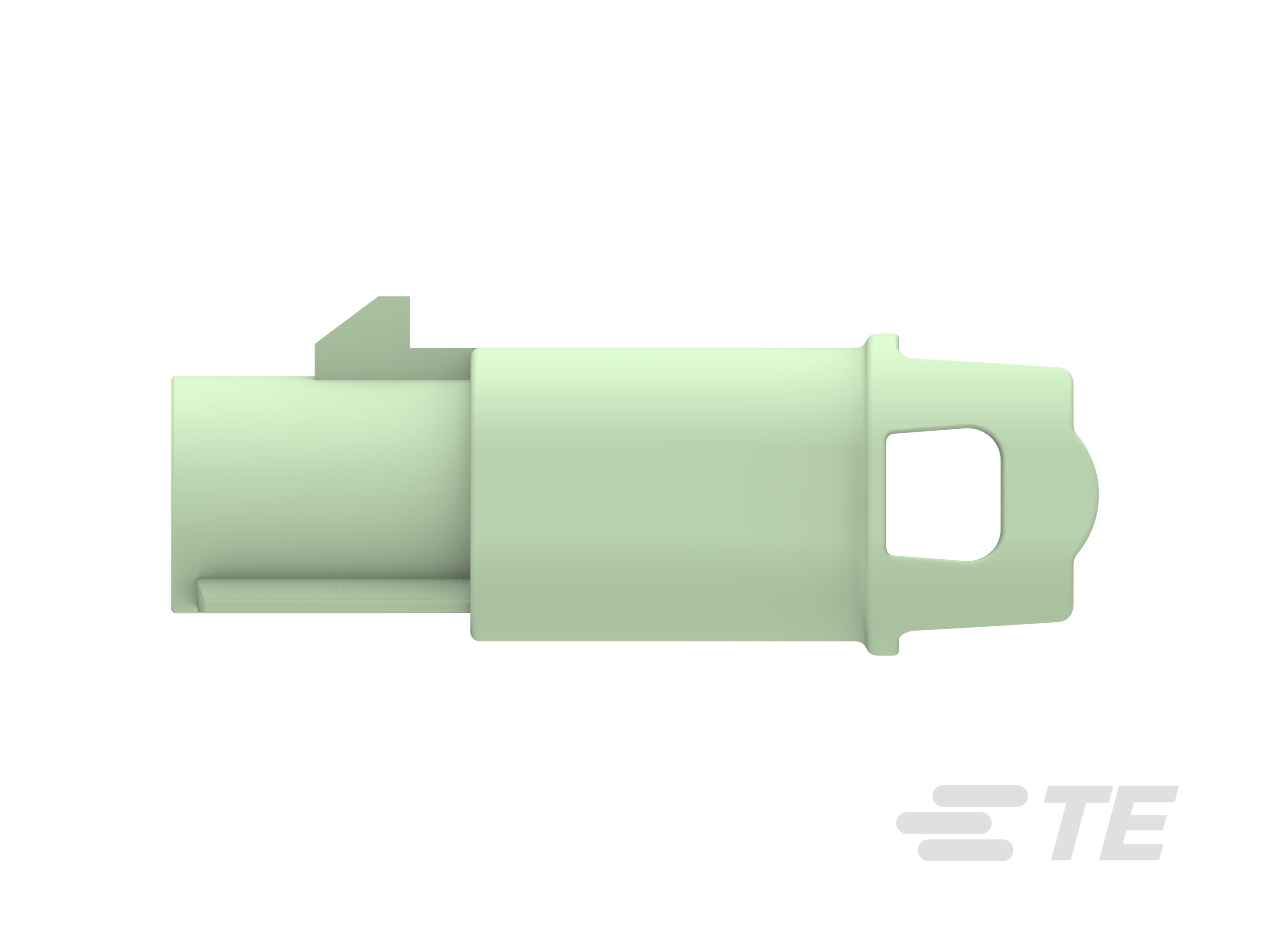

Cable-to-Cable, Sealable, 180° Cable Exit, 1 Position, N Code, Housing for Male Terminals, FAKRA RF Connector System, Data Connectivity Housings
1-2307198-3
Cable-to-Cable, Sealable, 180° Cable Exit, 1 Position, N Code, Housing for Male Terminals, FAKRA RF Connector System, Data Connectivity Housings
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 1-2307198-3
- TE 内部产品描述 1POS,FAKRA AUT,PIN OUTER HSG,SLD,180 DEG
-
连接器系统 : 缆到缆
-
可密封 : 是
-
出线角度 : 180°
-
位数 : 1
-
连接器和键控代码 : N
文档
产品图纸
- OUTER HOUSING, MALE 180 DEG, STANDARD, SEALED AUTOMATED FAKRA ENG_CD_2307198-C_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2307198-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2307198-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2307198-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2307198-3_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32145_Y.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 缆到缆
-
可密封 : 是
-
连接器和壳体类型 : 公端子护套
结构特性
-
行数 : 1
-
位数 : 1
电气特征
-
工作电压 (VAC): 800
主体特性
-
主体材料 : 聚酯 PBT
-
出线角度 : 180°
-
连接器和键控代码 : N
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 粉绿色
尺寸
-
连接器高度 : 11.33 mm [ .446 in ]
-
产品长度 : 29.23 mm [ 1.15 in ]
-
产品宽度 : 10.15 mm [ .399 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
电缆类型 : 同轴
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装数量 : 3000
-
封装方法 : 容器
其他
-
能够保证连接器位置 : 否
