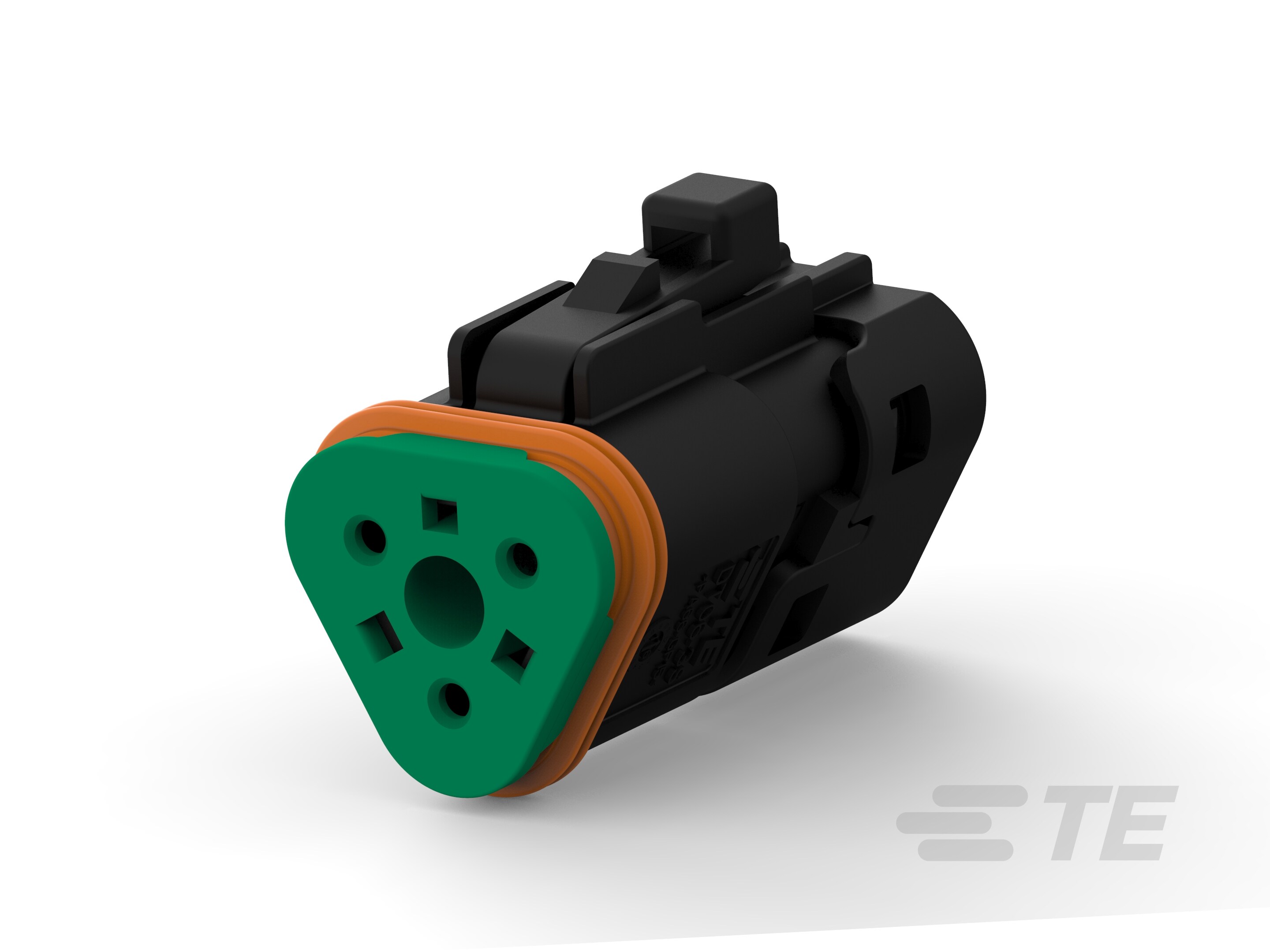

DT06-3S-TB32

Housing for Female Terminals, Wire-to-Wire, 3 Position, Sealable, Black, Cable Mount (Free-Hanging), -67 – 257 °F [-55 – 125 °C], DEUTSCH DT

DT06-3S-TB32, PLG, 3POS, BLK, BLKED, CAP-1-2303816-6

DT06-3S-TB32

Housing for Female Terminals, Wire-to-Wire, 3 Position, Sealable, Black, Cable Mount (Free-Hanging), -67 – 257 °F [-55 – 125 °C], DEUTSCH DT

    • DEUTSCH
    • DEUTSCH DT

  • 连接器系统 : 线到线

  • 位数 : 3

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 是

  • 接合插针直径 : 1.5 mm [ .059 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 三角形

  • 连接器系统 : 线到线

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 混合型连接器 : 否

结构特性

  • 位数 : 3

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 插座

  • 端子大小 : 尺寸 16

  • 接合插针直径 : 1.5 mm [ .059 in ]

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化, 极化

  • 应力消除 : 按附件添加

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PA GF

尺寸

  • 产品长度 : 18.36 mm [ .723 in ]

  • 产品宽度 : 23.72 mm [ .934 in ]

  • 连接器高度 : 31.2 mm [ 1.228 in ]

使用环境

  • 工作温度（最大值） (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120, 125

  • 工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

  • 工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

行业标准

  • 保护等级 : IP68

包装特性

  • 封装方法 : 包装
