1-2299960-1

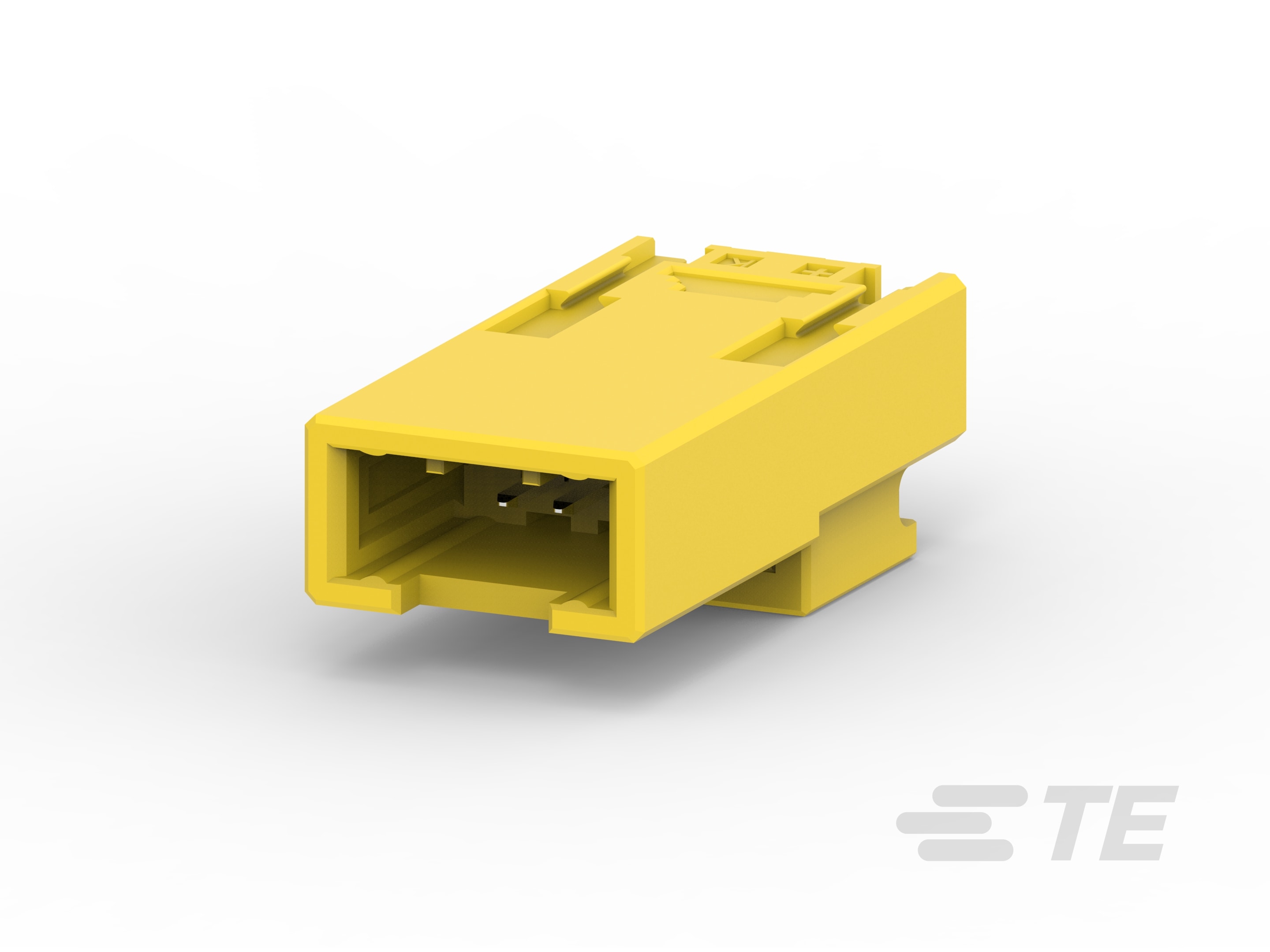

Connector Assembly, Housing for Male Terminals, Wire-to-Wire, 2 Position, 2.5 mm [.098 in] Centerline, Dynamic Series Thermocouple Connector
1-2299960-1
Connector Assembly, Housing for Male Terminals, Wire-to-Wire, 2 Position, 2.5 mm [.098 in] Centerline, Dynamic Series Thermocouple Connector
-
- Dynamic Series
- Dynamic 系列热电偶连接器
- TE 内部编号 1-2299960-1
- TE 内部产品描述 TRAY PACKAGE.THERMOCOUPLE CONN KTYPE TAB
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
位数 : 2
-
中心线（间距） : 2.5 mm [ .098 in ]
文档
产品图纸
- TRAY PACKAGE. THERMOCOUPLE CONNECTOR K-TYPE 2POS TAB ASSEMBLY JPN_CD_2299960_A2.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2299960-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2299960-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2299960-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2299960-1_B.3d_stp.zip 英文版本
数据表/目录页
- 1-1773895-2_THERMOCOUPLE_FLYER ENG_DS_1-1773895-2_THERMOCOUPLE_FLYER_0916.pdf 英文版本
产品规格
- 产品规格 JPN_SS_108-140100_A.pdf 日语
- 标准操作程序 JPN_SS_501-78646_A.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
主体特性
-
主要产品颜色 : 黄色
接触件特性
-
端子类型 : 公端
-
端子基材 : 镍铬合金
端接特性
-
线缆端接方法 : 弹簧夹
机械附件
-
接合固定类型 : 锁定
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 热塑性
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
连接器长度 : 15.2 mm [ .6 in ]
-
连接器高度 : 11.05 mm [ .43 in ]
-
连接器宽度 : 31.3 mm [ 1.23 in ]
使用环境
-
工组温度范围 : -20 – 220 °C [ -4 – 428 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 54
-
封装方法 : Tray
