1-2299251-1

12 V, 4 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 6.2 mm [.24 in] Centerline, Sealable, Black, Wire & Cable, Signal

全部查看 MQS 连接器外壳 (156)

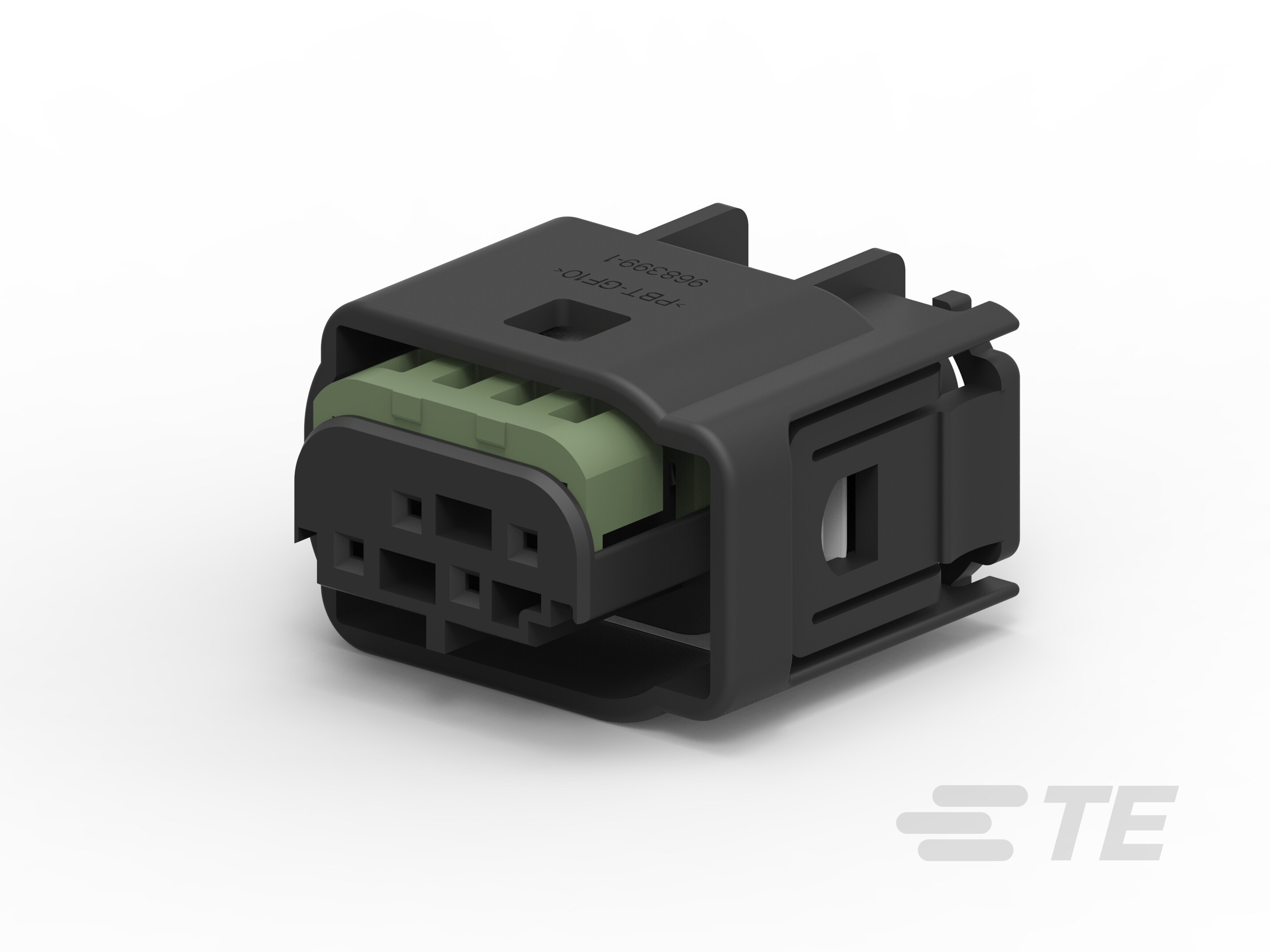

MQS SOCKET HOUSING, SWS, 4POS. ASS'Y-1-2299251-1

1-2299251-1

12 V, 4 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 6.2 mm [.24 in] Centerline, Sealable, Black, Wire & Cable, Signal

全部查看  MQS 连接器外壳 (156)
    • MQS
  • TE 内部编号 1-2299251-1
  • TE 内部产品描述 MQS SOCKET HOUSING, SWS, 4POS. ASS'Y

  • 标称电压架构 (V): 12

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 4

  • 可密封 : 是

  • 行数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 否

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 是

  • 主要锁定特性 : 锁定枪

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 4

  • 行数 : 2

电气特征

  • 标称电压架构 (V): 12

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 母端

  • 端子大小 : .64mm

  • 对接公端宽度 : .64 mm [ .02 in ]

  • 端子额定电流（最大值） (A): 7.5

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 否

  • 应力消除 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT GF15

  • 中心线（间距） : 6.2 mm [ .24 in ]

尺寸

  • 连接器高度 : 15.3 mm [ .6 in ]

  • 产品长度 : 23.2 mm [ .91 in ]

  • 行间距 : 2.54 mm [ .1 in ]

  • 产品宽度 : 24 mm [ .94 in ]

操作/应用

  • 电路应用 : Signal

其他

  • 能够保证连接器位置 : 否
