1-2297721-1

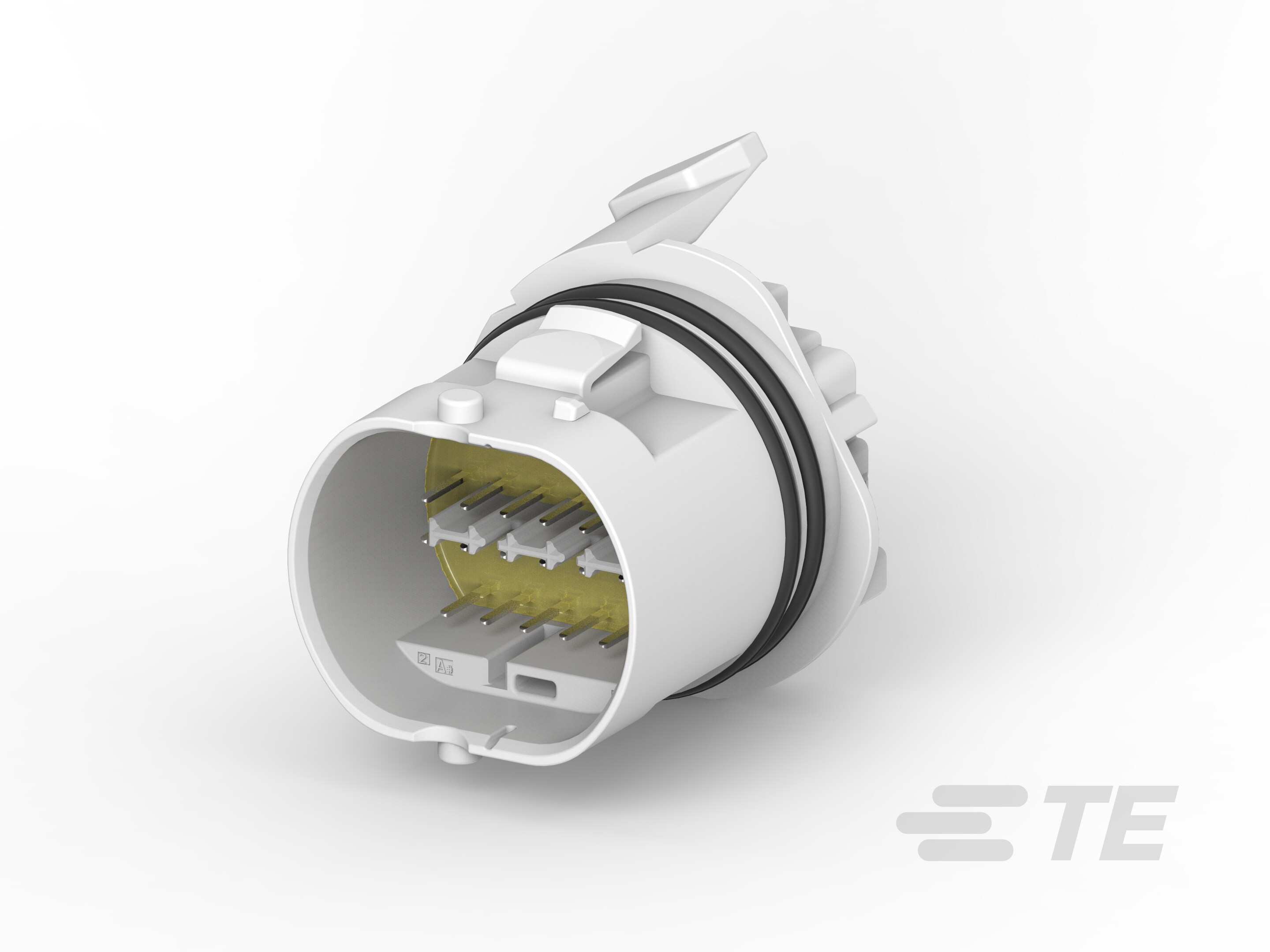

Wire-to-Wire, 26 Position, 4 Rows, 4.5mm [.177in] Centerline, Gold (Au) / Silver (Ag), Sealable, Signal, Natural, MCON Interconnection System
1-2297721-1
Wire-to-Wire, 26 Position, 4 Rows, 4.5mm [.177in] Centerline, Gold (Au) / Silver (Ag), Sealable, Signal, Natural, MCON Interconnection System
-
- MCON 互连系统
- TE 内部编号 1-2297721-1
- TE 内部产品描述 26P PASS THRU HEADER, ASSY, KEY A
- 所有 Low & Medium Power Header (64)
-
可密封 : 是
-
电路应用 : Signal
-
主要产品颜色 : 土黄色
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2297721-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2297721-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2297721-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2297721-1_B.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32149_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 是
结构特性
-
节数 : 1
-
信号位置数量 : 26
主体特性
-
连接器和键控代码 : A
-
主要产品颜色 : 土黄色
接触件特性
-
对接公端厚度 : .6 mm [ .023 in ]
-
对接公端宽度 : 1 mm [ .04 in ]
机械附件
-
安装孔 : 不带
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装数量 : 1
