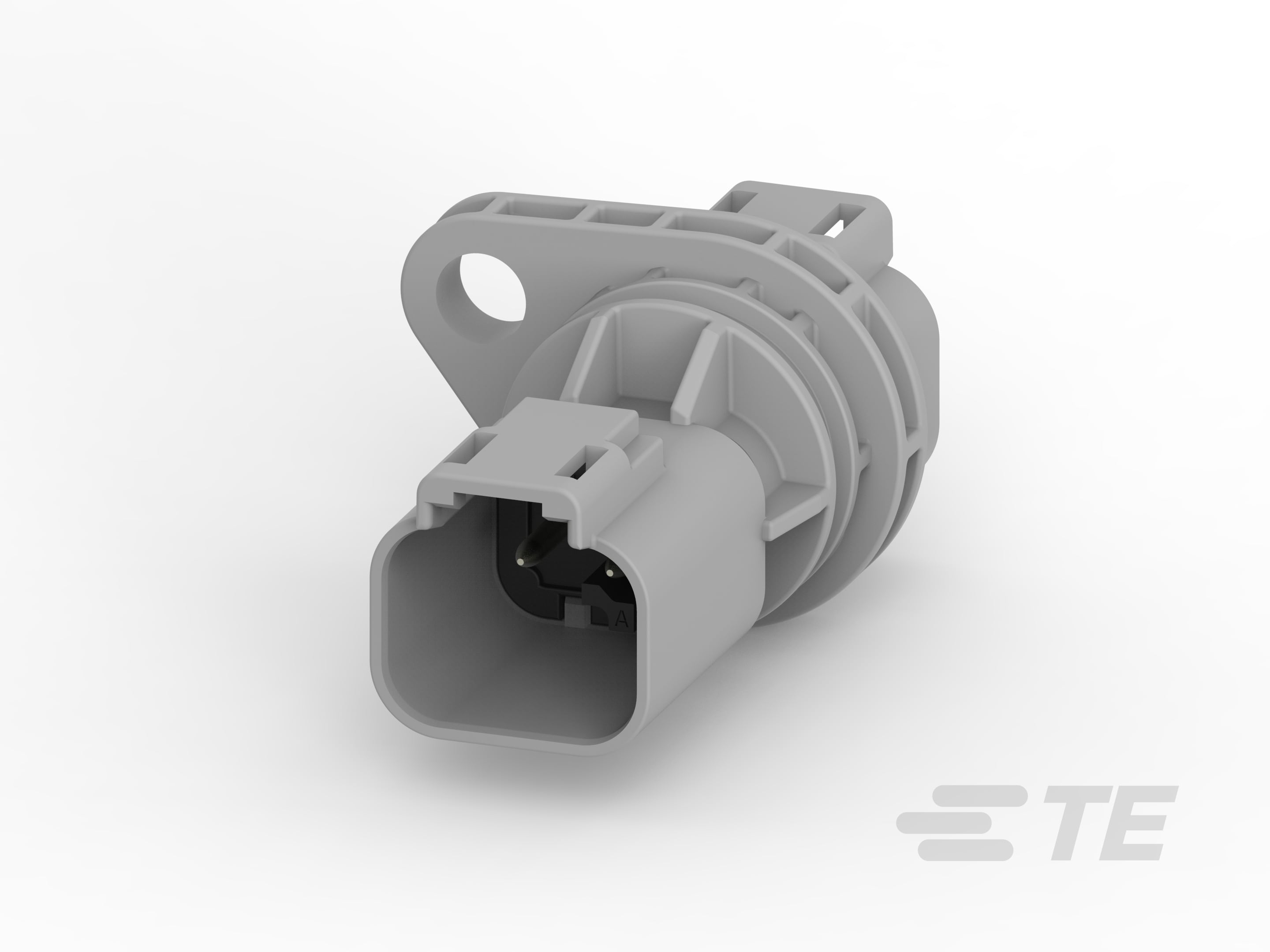

1-2297507-1

12 V, 2 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 5.46 mm [.215 in] Centerline, Sealable, Gray, AMP MCP Connector System

全部查看 AMP MCP，密封连接器壳体 (96)
2POS,CE,PIN HSG,16, DT, CODE A,ASSY,SLD-1-2297507-1

1-2297507-1

12 V, 2 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 5.46 mm [.215 in] Centerline, Sealable, Gray, AMP MCP Connector System

全部查看  AMP MCP，密封连接器壳体 (96)
    • AMP
    • AMP MCP 连接器系统
  • TE 内部编号 1-2297507-1
  • TE 内部产品描述 2POS,CE,PIN HSG,16, DT, CODE A,ASSY,SLD
  • 别名 ID DT04-2PA-N016

  • 标称电压架构 (V): 12

  • 连接器和壳体类型 : 公端子护套

  • 位数 : 2

  • 可密封 : 是

  • 行数 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 否

  • 连接器和壳体类型 : 公端子护套

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 2

  • 行数 : 1

电气特征

  • 标称电压架构 (V): 12

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 灰色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 插针

  • 端子大小 : 尺寸 16

  • 接合插针直径 : 1.59 mm [ .063 in ]

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 否

  • 应力消除 : 不带

  • 连接器安装类型 : 面板安装

壳体特性

  • 外壳材料 : PA 66 GF20

  • 中心线（间距） : 5.46 mm [ .215 in ]

尺寸

  • 行间距 (in): .215

  • 连接器高度 : 52.6 mm [ 2.07 in ]

  • 产品长度 : 30.7 mm [ 1.2 in ]

  • 产品宽度 : 24 mm [ .944 in ]

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • IP 等级 : IP67

包装特性

  • 封装方法 : Box

  • 封装数量 : 300

其他

  • 可维修 : 否

  • 能够保证连接器位置 : 否
