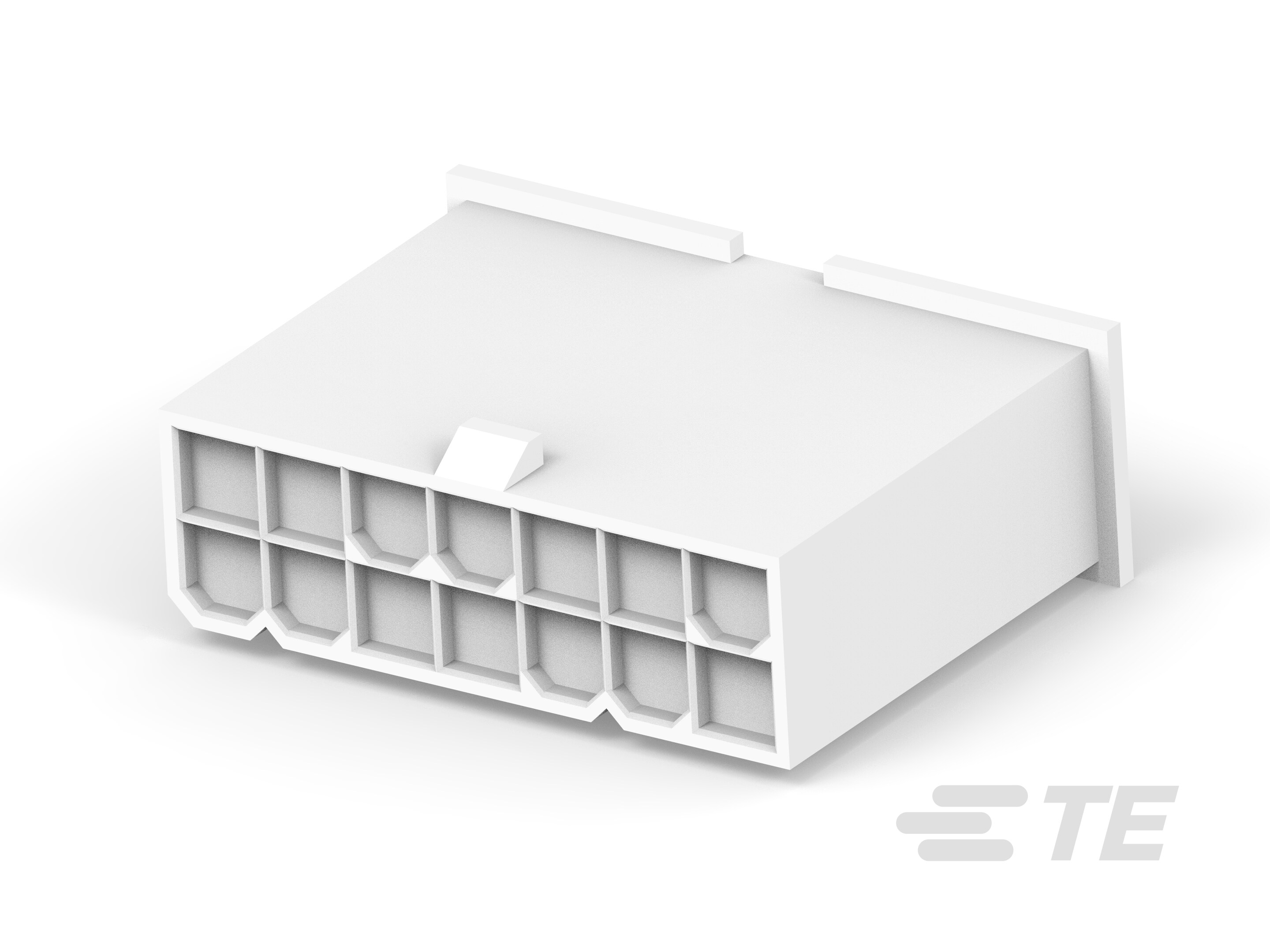

1-2296206-4
14 Position, Plug, Housing, Wire-to-Wire, 4.2 mm [.165 in] Centerline, 2 Row, Wire & Cable, Power, Cable Mount (Free-Hanging)
1-2296206-4
14 Position, Plug, Housing, Wire-to-Wire, 4.2 mm [.165 in] Centerline, 2 Row, Wire & Cable, Power, Cable Mount (Free-Hanging)
-
- VAL-U-LOK
- TE 内部编号 1-2296206-4
- TE 内部产品描述 14P FH PLUG VAL-U-LOK FH GWT/V0
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
位数 : 14
-
中心线（间距） : 4.2 mm [ .165 in ]
文档
产品图纸
- PLUG HOUSING VAL-U-LOK, GLOW WIRE AND V0 ENG_CD_2296206_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2296206-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2296206-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2296206-4_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2296206-4_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13172_W2.pdf 英文版本
- 产品规格 ENG_SS_108-2112_D2.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
插入力 (Newton): 15
-
位数 : 14
-
行数 : 2
接触件特性
-
端子类型 : 插座
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 4.2 mm [ .165 in ]
-
外壳材料 : 尼龙
尺寸
-
行间距 : 4.2 mm [ .165 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
