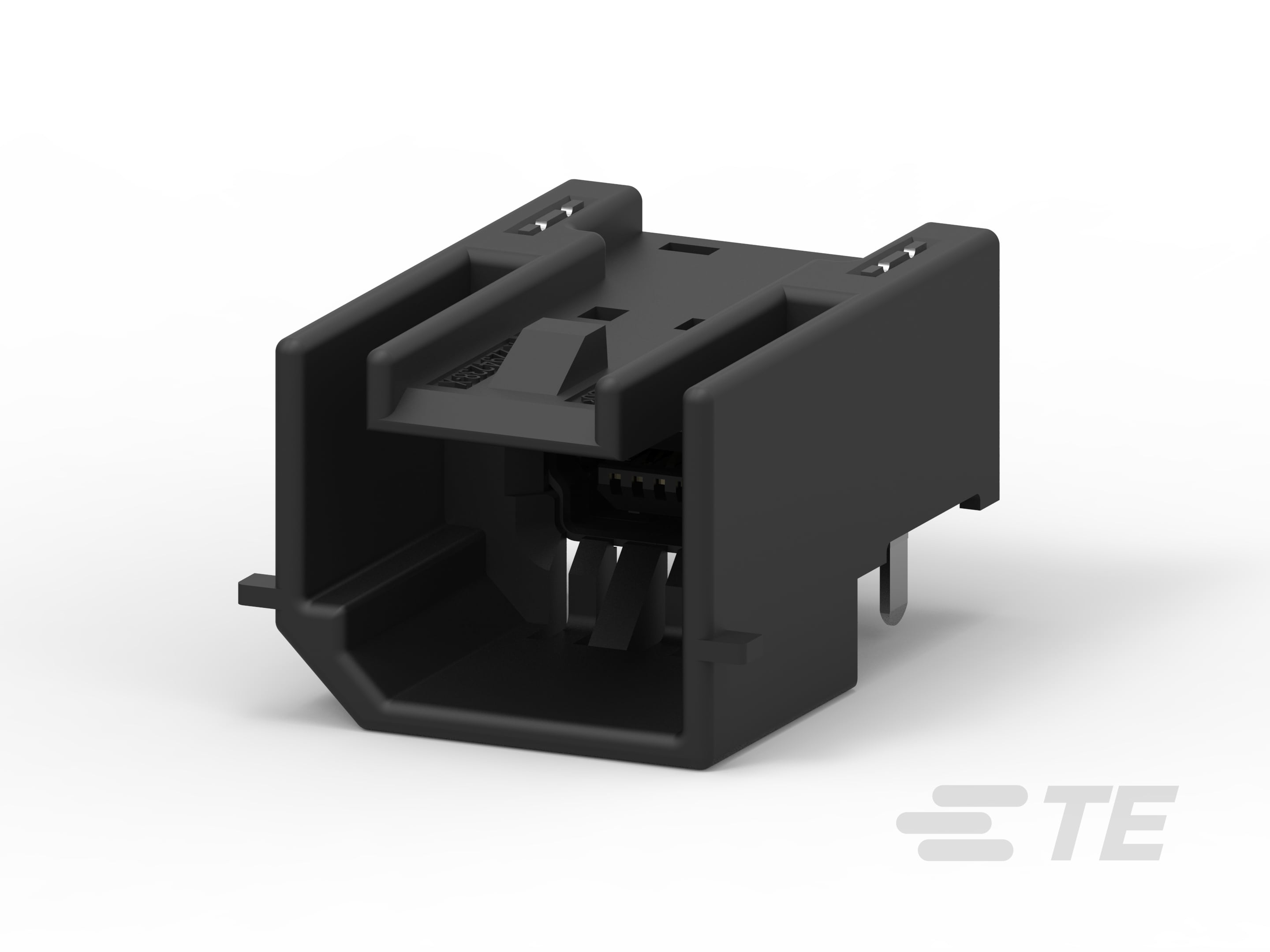

1-2294731-7

Wire-to-Board / Wire-to-Device, Shielded, Horizontal, 5 Position, Board Mount, G Code, USCAR 30 Mini USB, Data Connectivity Headers

USCAR30 MINI USB-B HEADER RA,SMT,NT,CODG-1-2294731-7

1-2294731-7

Wire-to-Board / Wire-to-Device, Shielded, Horizontal, 5 Position, Board Mount, G Code, USCAR 30 Mini USB, Data Connectivity Headers

    • AMP
    • USCAR 30 Mini USB
  • TE 内部编号 1-2294731-7
  • TE 内部产品描述 USCAR30 MINI USB-B HEADER RA,SMT,NT,CODG

  • 连接器系统 : 线到板 | 线到设备

  • 可密封 : 否

  • 屏蔽 : 是

  • PCB 安装方向 : 水平

  • 位数 : 5

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 混合型连接器 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 线到板 | 线到设备

  • 可密封 : 否

结构特性

  • 行数 : 1

  • PCB 安装方向 : 水平

  • 位数 : 5

电气特征

  • 阻抗 (Ω): 100

  • 工作电压 (VAC): 30

主体特性

  • 主体材料 : PCT GF

  • PCB 保持特性电镀材料 : 锡

  • 连接器和键控代码 : G

接触件特性

  • 中心接触件 : 带有

  • 端子接触部电镀材料 : 金 (Au)

  • 射频连接器中心端子电镀材料 : 金 (Au)

  • 端子额定电流（最大值） (A): 1

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 接合固定 : 带有

  • PCB 安装固定 : 不带

  • 连接器安装类型 : 板安装

壳体特性

  • 壳体颜色 : 黑色

  • 中心线（间距） : .8 mm [ .03 in ]

尺寸

  • 连接器高度 : 13 mm [ .512 in ]

  • 产品长度 : 22.6 mm [ .888 in ]

  • 产品宽度 : 18.4 mm [ .724 in ]

使用环境

  • 工作温度（最大值） : 85 °C [ 185 °F ]

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 装配工艺特点 : 板支座

  • 焊接工艺 : 支持回流焊

  • 屏蔽 : 是

  • 电路应用 : Signal

行业标准

  • 与机构/标准产品兼容 : USCAR-30

包装特性

  • 封装方法 : Reel

  • 封装数量 : 200
